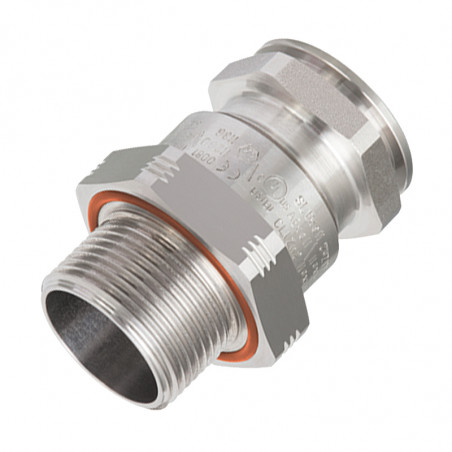

ADE-1F2 O-gyűrű - Fém kábelcsatlakozók integrált elülső
ADE-1F2 O-gyűrű - Fém kábelcsatlakozók integrált elülső

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

ADE-1F2 O-gyűrű - Fém kábelcsatlakozók integrált elülső tömítéssel nem erősített kábelhez

ADE-1F2 O-gyűrű - páncélozatlan kábelhez


Műszaki adatok

Rendeltetett használat:

Üzemi hőmérséklet:
ATEX tanúsítvány:



IECEx tanúsítvány:



Egyéb tanúsítványok:



Tengeripar:


UL tanúsítvány:

Páncélozatlan kábel, lapos kábel,
P típusú tengeri kábel
-60°C és +140°C között
INERIS12ATEX0032X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, csoportok IIIA, IIIB és IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 - 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Megfelel a DTS-01:1991 szabványnak
3DJN E310130, I. osztály, 1. zóna1), AEx e II
ADE méretek 3-tól 8-ig, ½”-től 1 ¼”-ig NPT vagy ISO 20-tól 40-ig TC-ER-HL-lel

3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-es páncélozatlan ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusú kábelekkel.

3LRC E314047 I. osztály, 2. zóna*, AE|x e II, Ex e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan
tengeri kábellel.

1) Használható a 2. kategória besorolásában, feltételezve, hogy a tokozat nem tartalmaz szikrázó alkatrészeket.






Anyag

A tömszelence nikkelezett sárgarézből készült, fokozott korrózióállósággal.
Alternatívaként AISI 316 rozsdamentes acél változatok is kaphatók. Megfelelő kenőanyag használata ajánlott.
Jellemzők

1. Az integrált O-gyűrű kiküszöböli a további külső tömítés szükségességét.
2. Elasztomer tömítés a megfelelő IP-védettség biztosítása érdekében.
3. Integrált külső kábelbilincs a feszültségmentesítéshez.


Kódok és méretek




* Lekerekített élek esetén szorozza meg a sík méreteket 1,1-gyel.

Sorozat Szál Tartomány Anyag Anyag Opció
ADE10 M25 3 NPN
0 = XS NPN = nikkelezett sárgaréz ÜRES = nincsenek opciók
1 = S SSN = rozsdamentes acél
2 = M


center;">2ADE1OM203NPN 41 55 center;">3
ADE1O kijelölőtábla ADE1O méretek ISO kód CAPRI ISO kód NPT kód NPT kód CAPRI
Menetméret Tömítési kód ISO/NPT tömítési tartomány A B L
(hossz)
ISO NPT Külső fojtás
MIN-MAX
M20 - 0 2,7-5,5 15 28 39,0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4,5-8,5 17 28 40.0 ADE1OM201NPN CAP836674V1 - -
M20 - - 7.0-12.0 19 28 40.0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10.0-16.0 24 28 47.0 CAP836604V1 - -
M25 - 1 7.0-12.0 19 34 42.5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10.0-16.0 24 34 47 ADE1OM252NPN CAP836794V1 - -
M25 - 3 13,5-20,5 30 34 51,5 ADE1OM253NPN CAP836704V1 - -
M32 - 2 13,5-21,0 center;">30 41 61.0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18,0-27,5 41 61,0 ADE1OM323NPN CAP836804V1 - -
M40 center;">- 2 18,0-27,5 41 48 65,0 ADE1OM402NPN CAP836994V1 - -
M40 - 3 23,0-34,0 48 48 65,0 ADE1OM403NPN CAP836904V1 - -
M50 - 0 23,0-34,0 48 58 68,0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29,0-41,0 58 68,0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35,0-45,0 64 center;">64 72,5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35,0-45,0 64 72 77.0 ADE1OM632NPN CAP837294V1 - -
M63 - - 42,0-56,0 72 72 77,0 ADE1OM633NPN CAP837204V1 - -
