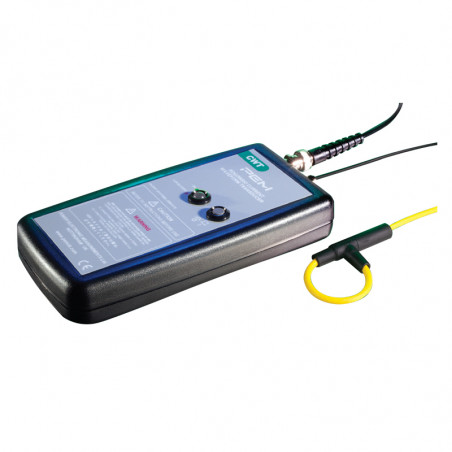

Серията CWT mini е предназначена за измерване на променливи токове в широк измервателен диапазон и голяма честотна лента. Версията MINI има малко напречно сечение на бобината и малък диаметър, което я прави идеална за измерване на ток в труднодостъпни зони на електрическа верига. Изходното напрежение чрез BNC конектор позволява директно свързване към осцилоскоп или друго записващо устройство.

Ключови характеристики

Подобрена производителност при ниски честоти
Разширена характеристика при ниски честоти.		 Номинални токове
Номинални токове от 60 А до 300 кА (пикови стойности).

Широка честотна лента
Моделите обхващат диапазона от 0,1 Hz до 16 MHz.

 Тънки бобини и висока изолация
Тънки бобини с диаметър на напречното сечение от 3,5 мм за 2 kV изолация и 4,5 мм за 5 kV изолация (пикова стойност).
Възможност за избор на дължина на кабела
Налични са по-дълги кабели от стандартните 1 м, 2,5 м и 4 м – по заявка.		 Дължина на бобината по поръчка
По заявка се предлагат бобини, по-дълги от стандартните 100 мм и 200 мм.


Приложения

  • Измервания на честотата на мрежата 50/60 Hz и по-високи хармоници
  • Импулсни токове и измервания на импулсна мощност с голяма продължителност на импулсите.
  • Измерване на малки променливи токове при наличие на големи постоянни токове (напр. мониторинг на пулсации на кондензатор).
  • Измерване на токове в труднодостъпни проводници, като плътно подредени шини.
  • Мониторинг на качеството на електроенергията в задвижвания с променлива скорост, UPS захранвания, енергийни системи или SMPS схеми.


Отговаря на стандарти

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Технически параметри

Изход
  • ±6V за пикова стойност на максимален ток за R>100kΩ (препоръчителен вход на осцилоскоп R=1MΩ)
  • ±2 V (пикова стойност), чувствителността е половината от номиналната стойност при 50 Ω натоварване.
Точност
  • Калибриран до ±0,2% от показанието при центриране на проводника в контура на бобината на Роговски.
  • Позиция на проводника в бобината (за проводник с диаметър 2 mm) – обикновено ±2% от показанието.
  • Позиция на проводника в бобината (за проводник с диаметър 10 mm) – обикновено ±1% от показанието.
Линейност до амплитуда на тока ±0.05% от отчета
Постоянно токово изместване Максимум ±3mV при T=25°C
Температура Бобина и кабел: -20…100°C, интегратор: 0…40°C
Напрежение на бобината
  • 2 kV (пикова стойност) – бобина с дебелина 3,5 mm.
  • 5 kV (пикова стойност) – бобина с дебелина 4,5 mm.
Обиколка на бобината 100, 200 mm – по заявка са възможни по-големи размери
Захранване B - стандартно: алкални батерии 4 x AA 1.5V, типично време на работа 25 часа R – акумулаторни: батерии 4x AA 1.2 NiMH, типичен живот 10 часа, възможност за външно зареждане
Изход BNC



Модел Чувствителност
(mV/A)		 Макс. ток
(A)		 Макс. шум
(mVp-p)		 Спад*
(%/ms)		 Нискочестотна честотна лента
(-3dB)(Hz)		 Макс. ток на нарастване di/dt
(kA/μs)		 Честотна лента (-3dB)
(MHz)
100 mm 200 mm
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - Процентно спадане на изходния сигнал при правоъгълен импулс

По-малко
Прочетете още

Изпратете запитване
