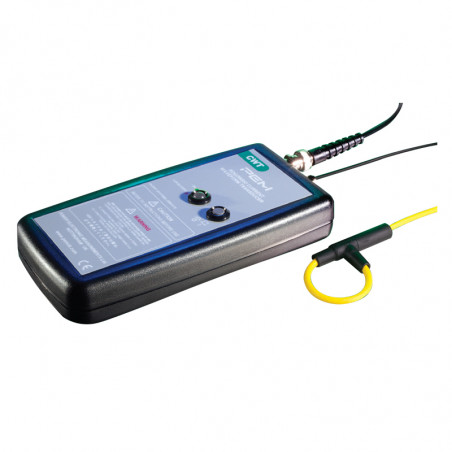

CWT Mini и CWT Minihf Series
CWT Mini и CWT Minihf Series
CWT Mini и CWT Minihf Series

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: PEM

CWT Mini series

Серия CWT mini предназначена для измерения переменного тока в широком диапазоне измерений и с большой полосой пропускания частот. Версия MINI имеет малое сечение катушки и небольшой диаметр, что делает ее идеальной для измерения тока в труднодоступных местах электрической цепи. Выходное напряжение через разъем BNC позволяет напрямую подключаться к осциллографу или другому записывающему устройству.

Ключевые особенности

Повышенная производительность на низких частотах
Расширенная характеристика на низких частотах.		 Номинальные токи
Номинальные токи от 60 А до 300 кА (пиковые значения).

Широкая полоса пропускания
Модели охватывают диапазон от 0,1 Гц до 16 МГц.

 Тонкие катушки и высокая изоляция
Тонкие катушки с диаметром сечения 3,5 мм для изоляции 2 кВ и 4,5 мм для катушки с изоляцией 5 кВ (пиковое значение).
Возможность выбора длины кабеля
Доступны кабели длиннее стандартных 1 м, 2,5 м и 4 м – по запросу.		 Длина катушки на заказ
По запросу доступны катушки длиной более стандартных 100 мм и 200 мм.


Применение

  • Измерение частоты сети 50/60 Гц и высших гармоник
  • Импульсные токи и измерения импульсной мощности с большой длительностью импульсов.
  • Измерение малых переменных токов при наличии больших постоянных токов (например, мониторинг пульсаций конденсатора).
  • Измерение токов в труднодоступных проводниках, таких как плотно расположенные шинопроводы.
  • Мониторинг качества электроэнергии в приводах с переменной скоростью, источниках бесперебойного питания, энергетических системах или схемах SMPS.


Соответствует стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Технические параметры

Выход
  • ±6В для максимального пикового тока при R>100кОм (рекомендуемый вход осциллографа R=1МОм)
  • ±2 В (пиковое значение), чувствительность составляет половину номинального значения при нагрузке 50 Ом.
Точность
  • Калибровано до ±0,2% показания при центрировании проводника в петле катушки Роговского.
  • Положение проводника в катушке (для проводника диаметром 2 мм) – обычно ±2% показания.
  • Положение проводника в катушке (для проводника диаметром 10 мм) – обычно ±1% показания.
Линейность до амплитуды тока ±0.05% от показания
Смещение постоянного тока Максимум ±3мВ при T=25°C
Температура Катушка и провод: -20…100°C, интегратор: 0…40°C
Напряжение катушки
  • 2 кВ (пиковое значение) – катушка толщиной 3,5 мм.
  • 5 кВ (пиковое значение) – катушка толщиной 4,5 мм.
Длина окружности катушки 100, 200 мм – по запросу возможны большие размеры
Питание B - стандартное: щелочные батареи 4 x AA 1.5V, типичное время работы 25 ч R – перезаряжаемые: батареи 4x AA 1.2 NiMH, типичный срок службы 10 ч, возможность внешней зарядки
Выход BNC



Модель Чувствительность
(мВ/А)		 Макс. ток
(А)		 Макс. шум
(мВp-p)		 Спад*
(%/мс)		 Полоса пропускания НЧ
(-3дБ)(Гц)		 Макс. ток нарастания di/dt
(кА/мкс)		 Полоса пропускания (-3дБ)
(МГц)
100 мм 200 мм
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - Процентное падение выходного сигнала при прямоугольной волне
