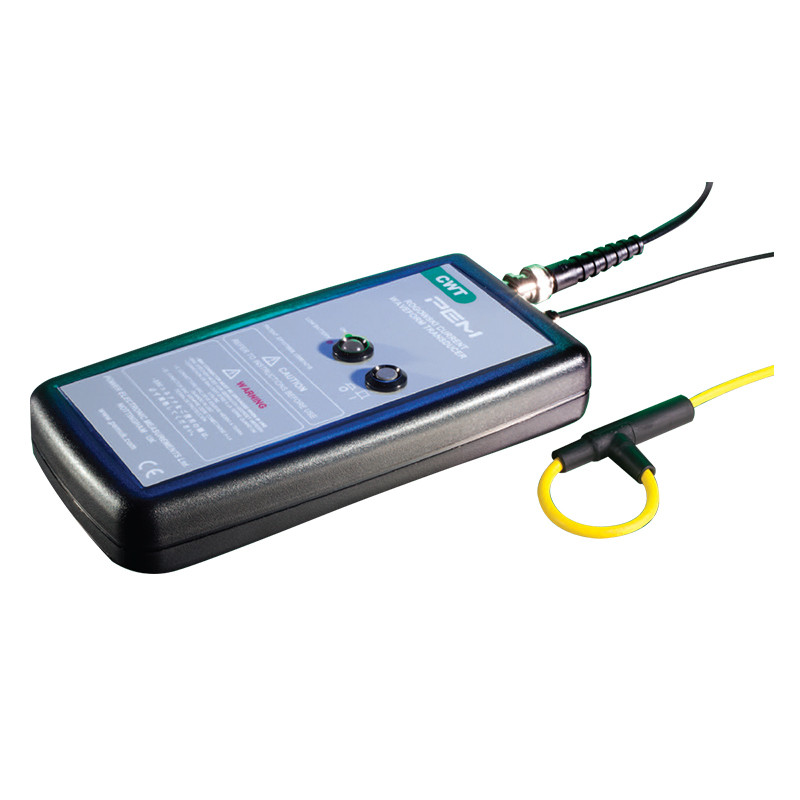

SERIE CWT Mini

Seria CWT mini este proiectată pentru măsurarea curenților alternativi într-un interval larg de măsurare și o lățime de bandă mare a frecvențelor transmise. Versiunea MINI are o secțiune transversală mică a bobinei și un diametru mic, ceea ce o face ideală pentru măsurarea curentului în zone greu accesibile ale unui circuit electric. Ieșirea de tensiune prin conectorul BNC permite conectarea directă la un osciloscop sau alt dispozitiv de înregistrare.

Caracteristici cheie

Performanță îmbunătățită la frecvențe joase
Caracteristică extinsă la frecvențe joase.		 Curenți nominali
Curenți nominali de la 60 A la 300 kA (valori de vârf).

Lățime de bandă largă
Modelele acoperă intervalul de la 0,1 Hz la 16 MHz.

 Bobine subțiri și izolație înaltă
Bobine subțiri cu un diametru al secțiunii transversale de 3,5 mm pentru izolație de 2 kV și 4,5 mm pentru izolație de 5 kV (valoare de vârf).
Posibilitate de selectare a lungimii cablului
Cabluri mai lungi decât standardul de 1 m, 2,5 m și 4 m sunt disponibile – la cerere.		 Lungimea bobinei la comandă
Bobine mai lungi decât standardul de 100 mm și 200 mm sunt disponibile la cerere.


Aplicații

  • Măsurarea frecvenței de rețea 50/60 Hz și a armonicilor superioare
  • Curenți impulsivi și măsurători de putere impulsivă cu durată lungă a impulsurilor.
  • Măsurarea curenților AC mici în prezența curenților DC mari (de ex., monitorizarea ondulațiilor condensatorului).
  • Măsurarea curenților în conductoare greu accesibile, cum ar fi barele colectoare dens aranjate.
  • Monitorizarea calității energiei în acționări cu viteză variabilă, surse de alimentare UPS, sisteme energetice sau circuite SMPS.


Conform standardelor

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Parametri tehnici

Ieșire
  • ±6V pentru valoarea de vârf a curentului max. pentru R>100kΩ (intrare osciloscop recomandată R=1MΩ)
  • ±2 V (valoare de vârf), sensibilitatea este jumătate din valoarea nominală la o sarcină de 50 Ω.
Acuratețe
  • Calibrat la ±0,2% din indicație atunci când conductorul este centrat în bucla bobinei Rogowski.
  • Poziția conductorului în bobină (pentru conductor cu diametrul de 2 mm) – tipic ±2% din indicație.
  • Poziția conductorului în bobină (pentru conductor cu diametrul de 10 mm) – tipic ±1% din indicație.
Liniaritate până la amplitudinea curentului ±0.05% din citire
Offset DC Maxim ±3mV pentru T=25°C
Temperatură Bobină și cablu: -20…100°C, integrator: 0…40°C
Tensiunea bobinei
  • 2 kV (valoare de vârf) – bobină cu grosimea de 3,5 mm.
  • 5 kV (valoare de vârf) – bobină cu grosimea de 4,5 mm.
Circumferința bobinei 100, 200 mm – la cerere, sunt posibile dimensiuni mai mari
Alimentare B - standard: baterii alcaline 4 x AA 1.5V, timp de funcționare tipic 25h R – reîncărcabile: baterii 4x AA 1.2 NiMH, durată de viață tipică 10h, posibilitate de încărcare externă
Ieșire BNC



Model Sensibilitate
(mV/A)		 Curent max
(A)		 Zgomot maxim
(mVp-p)		 Scădere*
(%/ms)		 Lățime de bandă LF
(-3dB)(Hz)		 Curent maxim de creștere di/dt
(kA/μs)		 Lățime de bandă (-3dB)
(MHz)
100 mm 200 mm
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - Scăderea procentuală a semnalului de ieșire la o undă pătrată
