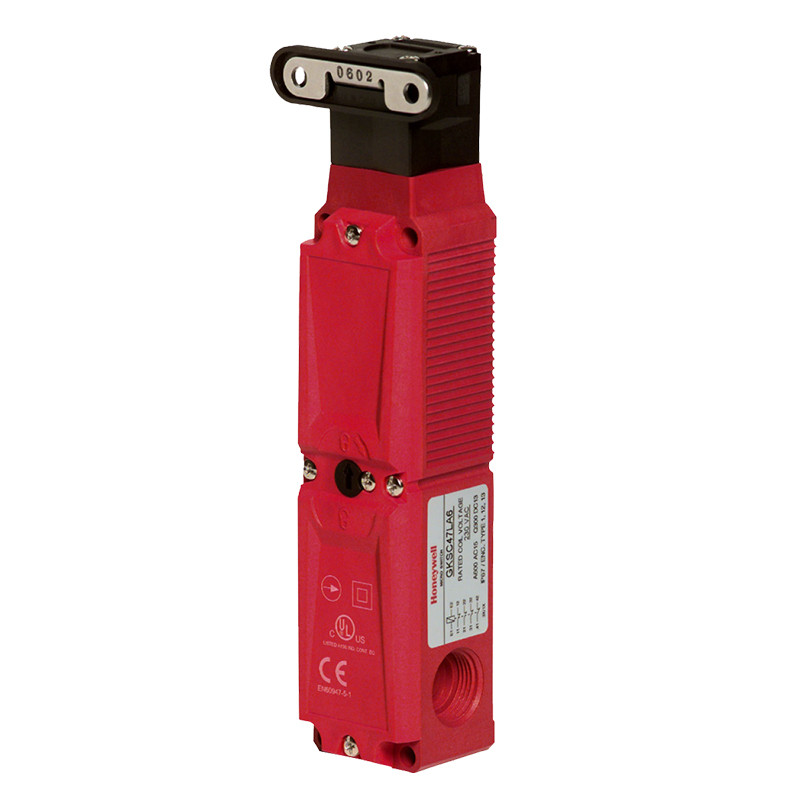

Seria GKS - intrerupatoare de siguranta cu mai multe intrari cu blocare cu cheie
  • Seria GKS - intrerupatoare de siguranta cu mai multe intrari cu blocare cu cheie

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

Seria GKS - intrerupatoare de siguranta cu mai multe intrari cu blocare cu cheie

Seria GKS este o nouă clasă de produse introdusă de Honeywell. Folosind experiența sa în acest domeniu, Honeywell a dezvoltat un comutator ușor de siguranță economic cu o cheie blocabilă. Acest lucru permite închiderea ușii sau a pazei, atât timp cât există riscul de deschidere. Acest lucru este deosebit de important dacă mașina a acumulat energie de inerție atunci când este oprită. Cu alte cuvinte, atunci când mașina este oprită, piesele mașinii vor continua să se miște, ceea ce reprezintă un pericol pentru personal dacă garda / ușa este deschisă prea curând. Deoarece este important pentru client că produsul are certificate și aprobări internaționale, întreruptoarele GKS îndeplinesc cerințele standardului IEC60947-5-1 și au certificate CULus, CE și CCC.

Date tehnice:

· Certificate internaționale (CE, CULus, CCC)
· Carcasă din poliester cu fibră de sticlă.
· Blocarea tastei la pornirea (Power-to-Lock) sau eliberare (Power-to-deblocare).
· Configurare flexibilă a schemei de comutare
· Alimentarea bobinei cu 24V DC sau 110V sau 230V AC
· Mecanism de eliberare manuală în carcasă
· Capul poate fi rotit în 4 poziții diferite.
· Trei intrări de cablu (eliminare)
· Starea poziției întrerupătorului indicată.

Aventaje:

· Produsul este potrivit pentru majoritatea aplicațiilor găsite în întreaga lume.
· Durabil, rezistent, ieftin, dublu izolat.
· Opțiunea de a alege metoda de blocare a tastelor.
· Patru contacte pot fi configurate liber 1
· Adaptat la tensiuni de alimentare diferite în diferite regiuni ale lumii.
· Ușa poate fi deschisă manual (în caz de întrerupere a energiei electrice etc.).
· Un număr de piesă poate fi utilizat pentru multe aplicații.
· Opțiuni de cablare flexibile.
· Posibilitatea de a indica starea ușii / paznicului (închis și închis, închis și nu este blocat, deschis).

ATENȚIE:
1Cerințe minime de spațiu pentru opțiunile neutilizate.

Aplicatie

· Mașini pentru prelucrarea lemnului
· Dispozitive de imprimare și finisare în producția de hârtie
· Mașini și echipamente de modelare prin injecție din plastic.
· Mașini de ambalat
· Dispozitive derivate.
· Dispozitive de pompare
· Echipamente pentru producerea dispozitivelor cu semiconductor.
· Producția de ambalaje.
· Dispozitive speciale.
· Masini-unelte
· Prize robot robotice


Specificatii
Desemnarea și tipul de utilizare Curent nominal Ie [A] la tensiune nominală Ue [V]
    120 V~ 125 V= 240 V~ / 250 V=
AC15 B300 3 A - 1,5 A
DC13 Q300 - 0,55 A 0,27 A



Curent termic continuu nominal (ith)
5A
Etanșare
IP67; NEMA 1, 4, 12, 13

Tensiune nominală de rezistență la impuls (Uimp)
2500 V
Gradul de poluare
3 (macro-mediu, unde este instalat)
Tensiune nominală de izolare (Ui)
600 V
Intervalul de temperatură de funcționare
-25 °C pana la 50 °C [-13 °F pana la 122 °F]
Interval de temperatură de depozitare
-40 °C pana la 85 °C [-40 °F pana la 185 °F]
Dispozitiv de protecție la scurtcircuit (tip și dimensiune)
Siguranță de clasă J (5 A/ 600 V~)
Durata de viață mecanică
1 000 000 cicluri
Curent de scurtcircuit condiționat
1000 A

Tensiunea de alimentare a bobinei și puterea consumată
24V~: +10%, -15%, 4 W
110 V~: +10%, -15%, 8 W
 230 V~: +10%, -15%, 9 W
24V~: +10%, -20%, 7 W

ATENȚIE:

Respectarea cerințelor:
Directive ale Uniunii Europene: Produse electrice de joasă tensiune 73/23 / CEE, modificate prin 93/68 / CEE.
Directive ale Uniunii Europene: Mașini 98/37 / CEE, numai în măsura în care prezenta directivă se referă la componente care îndeplinesc o funcție de siguranță. Standarde IEC / EN60947-5-1.



Cod piesă

GKS X XX X X X X
Seria Cablu Contacte Orientarea capului * Opțiune de blocare Tensiunea de alimentare a bobinei Funcții suplimentare
Comutatorul de siguranță al ușii cu serpentina de blocare a cheilor
A - NPT 1/2" C - M20x1,5
21 - 2NC/1NO/1NO
22 - 2NC/1NO/1NC
46 - 3NC/1NO
47 -4NC
NC -contact normal închis
NO - contact normal deschis

L - înainte
N - înapoi
P - stânga
M - spre dreapta

A - Eliberare la
pornesc
S - Blocați la
pornesc
2 - 24V~/=
5 -110V~
6 - 230V~
L - diodă emitatoare de lumină  LED

ATENȚIE:
Diagrama de mai sus arată combinațiile posibile de opțiuni. Cu toate acestea, în realitate, doar unele dintre aceste combinații sunt disponibile în funcție de popularitatea tipului de întrerupător. Vă rugăm să consultați distribuitorul local Honeywell sau reprezentantul de vânzări dacă tipul dvs. de întreruptor este disponibil în zona dvs.

Opțiune LED
Dioda cu emisie de lumină încorporată (LED) este potrivită pentru instalarea directă într-una din cele trei intrări de cablu M20x1.5 / 0.5 ”NPT GKS. Acest LED indică dacă bobina este alimentată sau nu, adică dacă ușa este închisă / deschisă. Elementul de comutare poate fi conectat individual.

Culoare luminoasă LED
Roșu
Conexiune
2 fire
Firul cadrului
M20 x 1,5 / ½”NPT
Tensiune și curent de funcționare
24V= /45mA
115V~/15mA
230V~/15mA
Grad de securitate
IP67



Comutator de siguranță cu mai multe intrări cu blocare cu cheie

Dimensiuni de montare [mm / inci] (întrerupător și LED opțional)


SERIA GKS -WIELOWEJŚCIOWE WYŁĄCZNIKI BEZPIECZEŃSTWA Z BLOKADĄ KLUCZA SERIA GKS -WIELOWEJŚCIOWE WYŁĄCZNIKI BEZPIECZEŃSTWA Z BLOKADĄ KLUCZA



Desemnarea codului la comanda comutatorului (combinații disponibile)
Tip Nume

GKSA46LA2
Intrare cablu ½ ”, contacte 3NC / 1NO, cu capul orientat în față, eliberarea blocării la pornire, tensiunea de alimentare a bobinei 24V =

GKSA46LA5
Intrare cablu ½ ”, contacte 3NC / 1NO, cu capul orientat în față, eliberând blocarea la pornire, tensiune de alimentare a bobinei 110V ~

GKSC46I_A2
Intrare de cablu de 20 mm, contacte 3NC / 1NO, cu fața în față, eliberare de blocare la pornire, tensiune de alimentare a bobinei 24V =

GKSC46LA6
Intrare cablu de 20 mm, contacte 3NC / 1NO, cu fața în față, eliberând blocarea la pornire, tensiune de alimentare a bobinei 230V ~



Tip Nume Raza minimă de inserție

GKZS6

 Cheie simplă min. R 160 [6,30]

GKZS7

 Cheie unghi 90o min. R 160 [6,30]

GKZS8

 Cheie reglabilă, stânga-dreapta min. R 32 [1,26]

GKZS4

 Cheie reglabilă, în sus și în jos min. R 45 [1,77]

GKZS9

 Cheie omni-direcțională mobil, maxim 18 grade

GKZSF

 Cheie de canal min. R 160 [6,30]

Diagrama de bază a conexiunilor și călătoriei
Schema circuitului Introduceți și blocați Introduceți și eliberați Luate și eliberate

GKS..21..

GKS..22..

GKS..46..

GKS..47..

ATENȚIE:

„Tabelul adevărului” postat aici arată starea comutatorului în diferite condiții. Fiecare coloană arată modificarea poziției de contact a comutatorului în raport cu coloana anterioară. Verificând combinațiile din acest tabel, puteți afla starea întrerupătorului, care poate fi important din motive operaționale. De exemplu, mașina nu trebuie pornită până când cheia nu este în cap, ci și până când nu este blocată.

Prima coloană arată starea comutatorului atunci când cheia este introdusă în cap și blocat. Aceasta este poziția de lucru tipică a mașinii atunci când toate ușile și capacele sunt închise. A doua coloană descrie starea cheii introduse, dar nu blocată, care corespunde stării în care ușa / paza pot fi deschise în siguranță (conform schemei de siguranță pentru aplicația particulară). A treia coloană arată starea cheii scoase - adică pentru ușa deschisă.



Dimensiuni cheie de acționare [mm / inci]

GKZS6

GKZS7

GKZS8
GKZS6 GKZS7 GKZS8

GKZS4

GKZS9

GKZSF
GKZS4 GKZS9 GKZSF
mai puțin
Citeste mai mult
