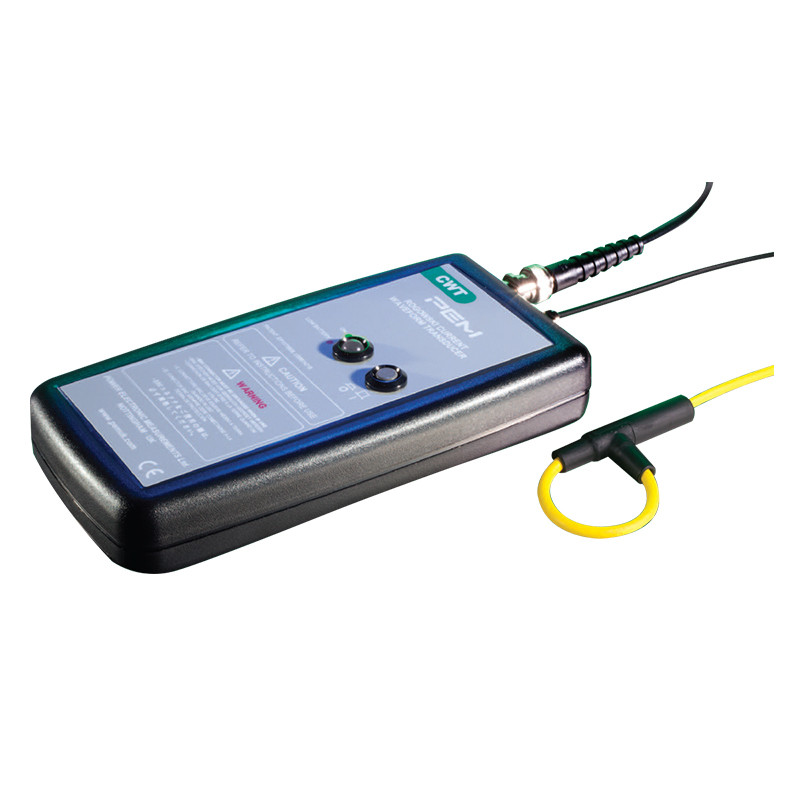

A CWT mini sorozatot a váltakozó áramok mérésére tervezték széles mérési tartományban és nagy átviteli frekvenciasávszélességgel. A MINI változat kis tekercskeresztmetszettel és kis átmérővel rendelkezik, ami ideálissá teszi az áramméréshez az elektromos áramkör nehezen hozzáférhető részein. A BNC csatlakozón keresztül kivezetett feszültségkimenet lehetővé teszi a közvetlen csatlakozást oszcilloszkóphoz vagy más rögzítő eszközhöz.

Főbb jellemzők

Fokozott alacsony frekvenciás teljesítmény
Kiterjesztett alacsony frekvenciás karakterisztika.		 Névleges áramok
Névleges áramok 60 A-től 300 kA-ig (csúcsértékek).

Széles sávszélesség
A modellek 0,1 Hz-től 16 MHz-ig terjedő tartományt fednek le.

 Vékony tekercsek és magas szigetelés
Vékony tekercsek 3,5 mm keresztmetszeti átmérővel 2 kV szigeteléshez és 4,5 mm 5 kV szigetelésű tekercshez (csúcsérték).
Kábelhossz-választási lehetőség
Hosszabb kábelek is elérhetők, mint a szabványos 1 m, 2,5 m és 4 m – kérésre.		 Egyedi tekercshossz
Kérésre a szabványos 100 mm és 200 mm méretnél hosszabb tekercsek is elérhetők.


Alkalmazások

  • 50/60 Hz hálózati frekvencia és magasabb harmonikusok mérése
  • Impulzusáramok és impulzusteljesítmény-mérések hosszú impulzusidőtartammal.
  • Kis AC áramok mérése nagy DC áramok jelenlétében (pl. kondenzátor hullámzásának ellenőrzése).
  • Áramok mérése nehezen hozzáférhető vezetőkben, például sűrűn elrendezett gyűjtősíneken.
  • Energiaminőség-figyelés változtatható sebességű hajtásokban, UPS tápegységekben, energiarendszerekben vagy SMPS áramkörökben.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Műszaki paraméterek

Kimenet
  • ±6V maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
  • ±2 V (csúcsérték), az érzékenység a névleges érték fele 50 Ω terhelésnél.
Pontosság
  • ±0,2% -ra kalibrálva a Rogowski tekercs hurkában lévő vezető középpontba állításakor.
  • Vezető pozíciója a tekercsben (2 mm átmérőjű vezető esetén) – jellemzően ±2% -os leolvasás.
  • Vezető pozíciója a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1% -os leolvasás.
Linearitás áramamplitúdóig ±0.05% -os leolvasás
DC eltolás Maximálisan ±3mV T=25°C-on
Hőmérséklet Tekercs és kábel: -20…100°C, integrátor: 0…40°C
Tekercs feszültsége
  • 2 kV (csúcsérték) – 3,5 mm vastag tekercs.
  • 5 kV (csúcsérték) – 4,5 mm vastag tekercs.
Tekercs kerülete 100, 200 mm – kérésre nagyobb méretek is lehetségesek
Tápegység B - standard: 4 x AA 1.5V alkáli elemek, tipikus üzemidő 25h R – újratölthető: 4x AA 1.2 NiMH elemek, tipikus élettartam 10h, külső töltés lehetséges
Kimenet BNC



Modell Érzékenység
(mV/A)		 Max. áram
(A)		 Max. zaj
(mVp-p)		 Leejtés*
(%/ms)		 LF sávszélesség
(-3dB)(Hz)		 Max. áram meredekség di/dt
(kA/μs)		 Sávszélesség (-3dB)
(MHz)
100 mm 200 mm
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - A kimeneti jel százalékos csökkenése négyszögjellel
