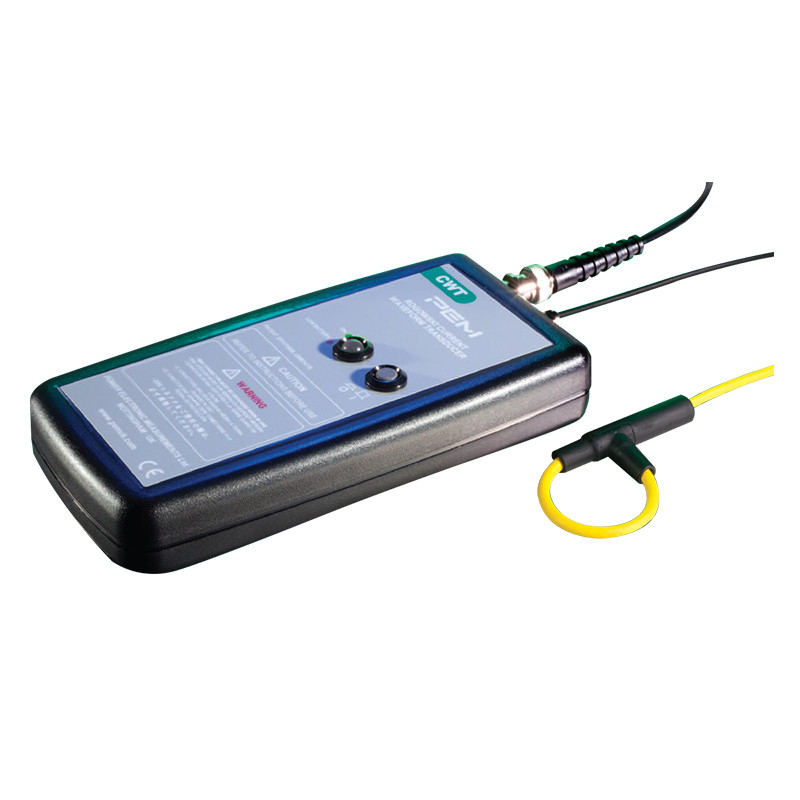

CWT Mini

Серія CWT mini призначена для вимірювання змінного струму в широкому діапазоні вимірювань і з великою смугою пропускання частот. Версія MINI має малий переріз котушки та невеликий діаметр, що робить її ідеальною для вимірювання струму в важкодоступних місцях електричного кола. Вихідна напруга за допомогою роз'єму BNC дозволяє безпосередньо підключатися до осцилографа або іншого записуючого пристрою.

Ключові особливості

Підвищена продуктивність на низьких частотах
Розширена характеристика на низьких частотах.		 Номінальні струми
Номінальні струми від 60 А до 300 кА (пікові значення).

Широка смуга пропускання
Моделі охоплюють діапазон від 0,1 Гц до 16 МГц.

 Тонкі котушки та висока ізоляція
Тонкі котушки з діаметром перерізу 3,5 мм для ізоляції 2 кВ та 4,5 мм для котушки з ізоляцією 5 кВ (пікове значення).
Можливість вибору довжини кабелю
Доступні кабелі довші за стандартні 1 м, 2,5 м та 4 м – за запитом.		 Довжина котушки на замовлення
За запитом доступні котушки довжиною понад стандартні 100 мм та 200 мм.


Застосування

  • Вимірювання частоти мережі 50/60 Гц та вищих гармонік
  • Імпульсні струми та вимірювання імпульсної потужності з великою тривалістю імпульсів.
  • Вимірювання малих змінних струмів за наявності великих постійних струмів (наприклад, моніторинг пульсацій конденсатора).
  • Вимірювання струмів у важкодоступних провідниках, таких як щільно розташовані шинопроводи.
  • Моніторинг якості електроенергії в приводах зі змінною швидкістю, джерелах безперебійного живлення, енергетичних системах або схемах SMPS.


Відповідає стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Технічні параметри

Вихід
  • ±6В для максимального пікового струму при R>100кОм (рекомендований вхід осцилографа R=1МОм)
  • ±2 В (пікове значення), чутливість становить половину номінального значення при навантаженні 50 Ом.
Точність
  • Калібровано до ±0,2% показання при центруванні провідника в петлі котушки Роговського.
  • Положення провідника в котушці (для провідника діаметром 2 мм) – зазвичай ±2% показання.
  • Положення провідника в котушці (для провідника діаметром 10 мм) – зазвичай ±1% показання.
Лінійність до амплітуди струму ±0.05% від показання
Зсув постійного струму Максимум ±3мВ при T=25°C
Температура Котушка та провід: -20…100°C, інтегратор: 0…40°C
Напруга котушки
  • 2 кВ (пікове значення) – котушка товщиною 3,5 мм.
  • 5 кВ (пікове значення) – котушка товщиною 4,5 мм.
Обвід котушки 100, 200 мм – за запитом можливі більші розміри
Живлення B - стандартне: лужні батареї 4 x AA 1.5V, типовий час роботи 25 год R – акумуляторні: батареї 4x AA 1.2 NiMH, типовий термін служби 10 год, можливість зовнішньої зарядки
Вихід BNC



Модель Чутливість
(мВ/А)		 Макс. струм
(А)		 Макс. шум
(мВp-p)		 Спад*
(%/мс)		 Ширина смуги пропускання НЧ
(-3дБ)(Гц)		 Макс. струм наростання di/dt
(кА/мкс)		 Ширина смуги пропускання (-3дБ)
(МГц)
100 мм 200 мм
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - Відсоткове падіння вихідного сигналу при прямокутній хвилі
