Pirometre cu fibră optică seria IR-FA

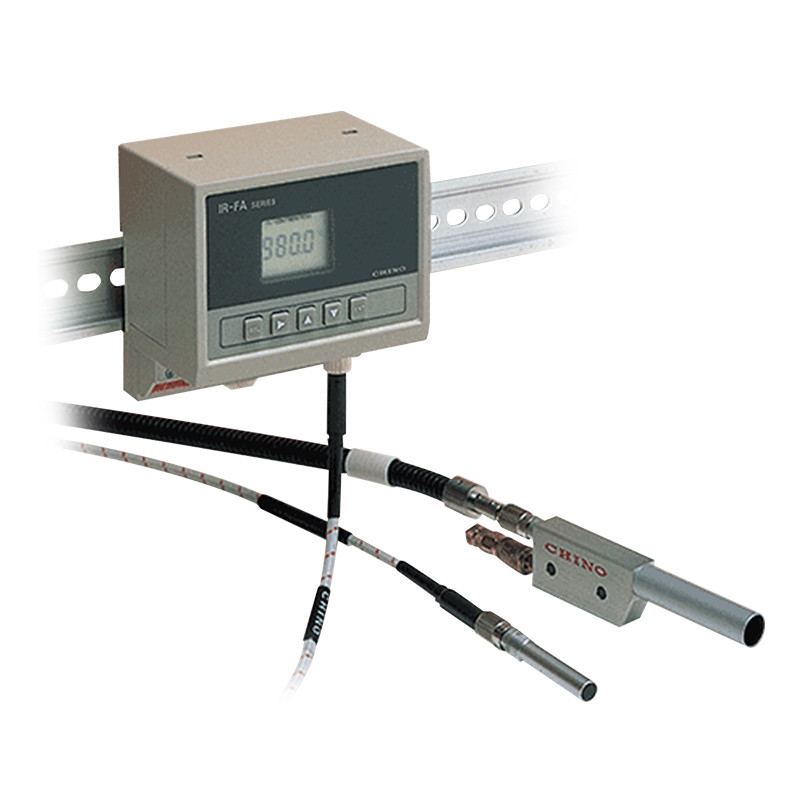

IR-FA este o serie de pirometre monocrome cu fibră optică care permite măsurarea temperaturii într-o gamă largă de 200 până la 3000 ° C.


Tip IR-FAI IR-FAS
Sistem de măsurare monocrom

Element de măsurare

 InGaAs Si
Lungime de undă monocroma
Precizie (?=1)

Sub 1000 OC: ± 5 OC
1000 ... 1500 OC: ± 0,5% din valoarea măsurată
1500 ... 2000 OC: ± 1,0% din valoarea măsurată
Peste 2000 OC: ± 2,0% din valoarea măsurată
Recurență 0,2°C
Temperatura în derivă 0,1 °C/°C sau 0,015% din valoarea măsurată, oricare dintre acestea este mai mare
Rezoluție 0,5°C
Timp de reacție 0,01 s
Emisivitate Reglabilă în intervalul: 1.999 ... 0.500
Modulația temperaturii

Real - reflectând forma de undă originală, întârziere - netezirea schimbărilor rapide de temperatură (vârfuri),
Vârf - reflectând valorile maxime
Afișaj LCD, 4 cifre (afișare de temperatură și parametri), OC / OF (selectabil)
Ieșire analogică

4 ... 20 mA, ieșire izolată (sarcină rezistivă mai mică de 500 Ω)
Precizie: ± 0,2% din gama
Rezoluție de ieșire: 0,01% din interval
Scalare: reglabil în intervalul măsurat de temperatură
Semnal de încercare 0 ... 100%
Ieșire de contact

1 valoare de alarmă pentru a alege (mare sau mic) sau semnal de eroare
Optocoupler 30 VCC, max. 50 mA
Intrare de contact 1 contact gratuit potențial
Setarea parametrilor

Mod de operare: emisivitate, modulare, alarmă etc.
Mod de inginerie: unități OC / OF, scalare a semnalului de ieșire, zero, răspândirea domeniului, intrare automată de temperatură
calcularea emisivității, corectarea ieșirii etc. Setarea funcțiilor suplimentare
Funcții de calcul

Reglarea zero și a spanului, calcularea automată a emisivității (factor) * 1, corectarea semnalului de ieșire
Autodiagnosticare Temperatură incorectă, eroare de parametru
Opțiuni Indicatorul laser încorporat, de 1mW (645 nm) sau mai puțin
Intrare analogică

4 ... 20 mA semnal curent
Reglarea emisivității la distanță (factor) sau intrarea temperaturii de referință pentru ajustarea automată a factorului de emisivitate
Interfață de comunicare RS-485

Transmiterea datelor de măsurare (la o zecimală), trimiterea și primirea parametrilor.
Temperatura de lucru 0...50oC
Temperatura de lucru 24 VDC

(22 ... 28 VCC permise), se recomandă alimentarea IR-WEP
Consumul de energie Max 3 VA
Conexiune electrică terminale
Montare Pe o șină DIN sau pe perete
Materialul carcasei plastic
Dimensiuni 90x90x60 mm
Greutate 0,25 kg
Certificat CE EN55011 Grupa 1 Clasa A, EN50082-2

Atenție
* 1 Emisia (factorul) este calculată automat după pornirea intrării de referință (opțiune)

Tip Distanța / diametru [mm] Tip Distanța / diametru [mm]

IR-FL0H
IR-FL0N

 rysunek

IR-FL4H
IR-FL4N

 rysunek

IR-FL1H
IR-FL1N

 rysunek

IR-FL5H
IR-FL5N

 rysunek

IR-FL2H
IR-FL2N

 rysunek

IR-FL6H
IR-FL6N

 rysunek

IR-FL3H
IR-FL3N

 rysunek

IR-FL8H
IR-FL8N

 rysunek


Dependența intervalului de măsurare de tipul obiectivului

Tip Domeniu de măsurare Un set de lentile

IR-FAI 150...450°C*
200...700°C
250...1000°C
300...1300°C

IR-FL5
IR-FL6
250...1000°C
300...1300°C
350...1600°C

IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8
IR-FAS 400...900°C*
500...1200°C
600...1800°C
700...2400°C

IR-FL5
IR-FL6
600...1800°C
700...2400°C
800...3000°C

IR-FL0,IR-FL1
IR-FL2,IR-FL3
IR-FL4,IR-FL8

Atenție

* Numai pentru modelul cu sensibilitate crescută.
(nu este posibil un ansamblu cu indicatorul laser)

Dimensiuni [mm]

Pirometru
rysunek

Fibră optică (fără scut metalic)

Fibră optică (cu scut metalic)
rysunek rysunek

Lentilă

Aer suflat
rysunek rysunek
Lentile 0,1,2,345678
IR-FAI,FAS L 35 15 10 10,5 - 45
D 7,5 - 7,5
Lentile 0,1,2,345678
IR-FAI,FAS
FAQ		 L 10 30 35 34,5 - 0

Lentilă

Aer suflat
rysunek rysunek
rysunek Element de măsurare:
I: InGaAs
S: Si
rysunek

Intrări / ieșiri externe (opțiune):
N: nici unul
S: interfață de comunicare RS-485
5: 4..20mA DC intrare analogică
rysunek

Indicatorul laser:
L: laser încorporat.
N: nici unul
rysunek

Versiune cu sensibilitate crescută (opțiune)
N: Versiunea standard
U: versiune cu sensibilitate crescută (fără indicatorul laser)
rysunek

Măsurarea dimensiunii punctului / distanța de măsurare:


0: Ø 1mm/100mm
1: Ø 12mm/1000mm
2: Ø 5mm/500mm
3: Ø 2mm/200mm
4: Ø 4mm/200mm
5: Ø 5mm/150mm
6: Ø 20mm/600mm
8: Ø 8mm/1000mm
rysunek

Aer suflat:
N: nici unul
A: este
rysunek

Capac de fibră optică:
H: Fără acoperire metalică
M: Cu capac metalic
rysunek Lungimea fibrei optice:
02:2 m
04:4 m
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
