Siguranțe de înaltă tensiune pentru transformatoare
  • Siguranțe de înaltă tensiune pentru transformatoare

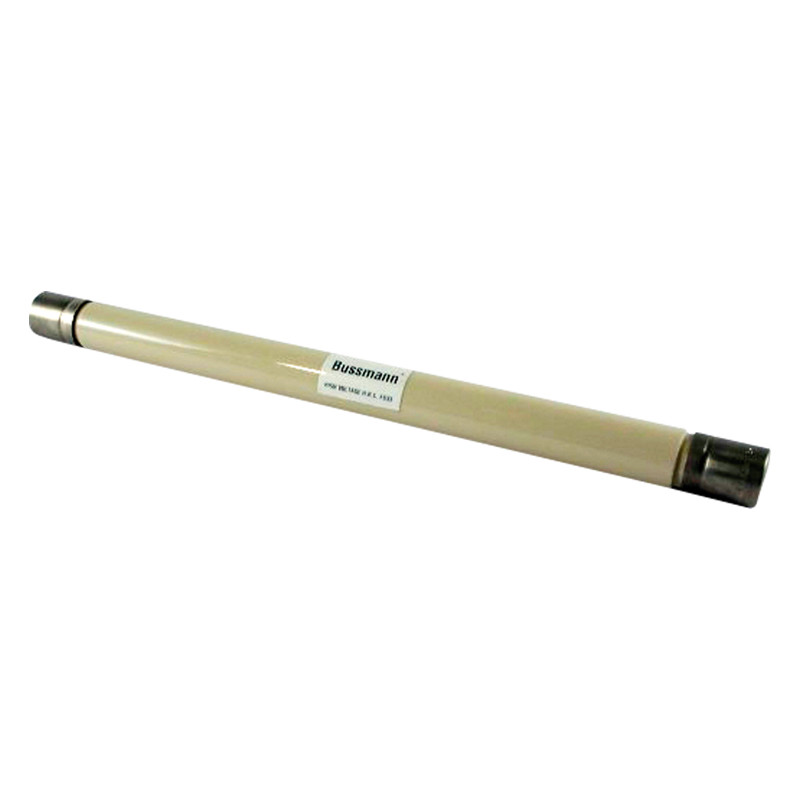

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: EATON Bussmann

Siguranțe de înaltă tensiune pentru transformatoare

Aplicatie:
Legăturile de siguranță de înaltă tensiune protejează transformatoarele, băncile de condensatoare și ramurile liniilor aeriene și de cablu împotriva efectelor de scurtcircuit.

COOPER BUSSMANN produce următoarele legături de siguranță de înaltă tensiune:
• legăturile de siguranță care limitează curentul de scurtcircuit       jumătatea „S” și „F” cu gama completă în       standardul DIN,
• legăturile de siguranță care limitează curentul de scurtcircuit       pentru utilizare în echipamente de comutare cu izolație
• legăturile de siguranță care limitează curentul de scurtcircuit       pentru aplicații aeriene,
• legături de siguranță pentru motor,
• legături de siguranță pentru transformatoare de tensiune,
• legături de siguranță de declanșare,
• terminale pentru legături de siguranță,
• și alte elemente de securitate.

Selectarea recomandată a legăturilor de siguranță de înaltă tensiune pentru protejarea transformatoarelor

Selectarea următoarelor legături de siguranțe s-a făcut pe baza unui compromis între următorii factori:
1) Legătura de siguranță trebuie să reziste la curenții de magnetizare inițiali ai transformatorului     cu     de 12 ori a curentului de sarcină nominal     timp de 0,1 secunde.
2) Insertul trebuie să funcționeze selectiv cu cea mai mare inserție de siguranțe     posibilă pe partea joasă    .
3) Legătura de siguranță ar trebui să funcționeze corect     rapid în cazul unui scurtcircuit inter-turn în transformatorul     și în cazul unui scurtcircuit pe partea secundară a transformatorului    .

Atenție

a) Recomandările se aplică atât legăturilor de siguranță     în aplicațiile aeriene    , cât și în aplicațiile interioare. Cu toate acestea, dacă transformatorul     este supus supraîncărcărilor de lungă durată    , poate fi necesar un curent nominal mai mare al inserției    .
b) Recomandările de mai sus nu se aplică în general transformatoarelor     care alimentează motoare cu curenți de pornire     care depășesc curentul nominal     al legăturii de siguranță. În acest caz, inserțiile     ar trebui să fie selectate individual.

Tabel. Date tehnice

Transformator
[kVA]
Tensiunea transformatorului nominal
10kV 15kV* 15kV* 20kV
Inserție 12kV Inserție 17,5kV Inserție 24kV Inserție 24kV
20



17.5TDMSJ6.3

24TDMSJ6.3



30



17.5TDMSJ6.3

24TDMSJ6.3



50



17.5TDMSJ6.3

24TDMSJ6.3



75



17.5TDMSJ10

24TDMSJ6.3



100

12TDLSJ16

17.5TDMSJ10

24TDMSJ10

24TDMSJ10

125

12TDLSJ16

17.5TDMSJ10

24TDMSJ10

24TDMSJ10

160

12TDLSJ16

17.5TDMSJ16

24TDMSJ16

24TDMSJ10

200

12TDLSJ20

17.5TDMSJ16

24TDMSJ16

24TDMSJ16

250

12TDLSJ25

17.5TDMSJ16

24TDMSJ16

24TDMSJ16

315

12TDLSJ31.5

17.5TDIV1SJ20

24TDIV1SJ20

24TDMSJ16

400

12TDLSJ40

17.5TDMSJ25

24TDMSJ20

24TDMSJ20

500

12TFLSJ50

17.5TDMSJ31.5

24TDMSJ25

24TDMSJ25

630

12TFLSJ63

17.5TDMSJ40

24TDMSJ31.5

24TDMSJ31.5

800

12TFLSJ80

17.5TDMSJ40

24TDMSJ40

24TDMSJ40

1000

12TFLSJ80

17.5TFMSJ50

24TFMSJ50

24TFMSJ50

1250

12TFLSJ100

17.5TFMSJ63

24TFMSJ63

24TFMSJ50

1600







24TFMSJ63

2000







24TFMSJ71

Atenție
* - curenții nominali minimi admisibili ai legăturilor de siguranță pentru puteri ale transformatorului de 15kV

Tabel. Date tehnice ale legăturilor de siguranță de înaltă tensiune în standardul DIN

Tip Tensiunea nominală
UN
[kV]
Curent nominal
IN
[A]
Curent de rupere maxim
IWS
[kA]
Curent de rupere minim
Imin
[A]

Rezistență și pierderi de putere
la curent nominal

I2t Lungimea inserției
[mm]
Diametrul inserției
[mm]
R
[mΩ]
P
[w]
przedłukokwa
[A2s]
max
[A2s]

7.2TDLSJ6.3

7,2 6,3 40 20 205 11 4,8*10' 6,5*102 292 50,8

7.2TDLSJ10

7,2 10 40 31 99 19 2,5*102 2,7*103 292 50,8

7.2TDLSJ16

7,2 16 40 49 64 23 5,5*102 8,2*103 292 50,8

7.2TDLSJ20

7,2 20 40 49 48 27 9,7*102 1,1*104 292 50,8

7.2TDLSJ25

7,2 25 40 80 32 28 5,7*102 8*103 292 50,8

7.2TDLSJ31.5

7,2 31,5 40 100 26 36 8,9*102 1*104 292 50,8

7.2TDLSJ40

7,2 40 40 114 16 36 2*102 2,2*104 292 50,8

7.2TDLSJ50

7,2 50 40 143 13 46 3,2*102 3,2*104 292 50,8

7.2TDLSJ63

7,2 63 40 180 8 45 8*102 7,5*104 292 50,8

7.2TFLSJ80

7,2 80 40 264 6 54 5*103 6,5*104 292 76,2

7.2TFLSJ100

7,2 100 40 338 4,6 64 9,1*103 1,1*105 292 76,2

7.2TFLSJ125

7,2 125 40 375 3,6 79 1,5*104 1,7*105 292 76,2

7.2TFLSJ160

7,2 160 40 525 2,7 97 3*104 3,1*105 292 76,2

12TDLSJ6.3

12 6,3 50 20 285 14 7*10' 6,5*102 292 50,8

12TDLSJ10

12 10 50 28 143 18 3,1*102 2,7*103 292 50,8

12TDLSJ16

12 16 50 35 81 26 9,8*102 8,6*103 292 50,8

12TDLSJ20

12 20 50 72 54 28 5,7*102 5,1*103 292 50,8

12TDLSJ25

12 25 50 90 43 35 8,9*102 8,1*104 292 50,8

12TDLSJ31.5

12 31,5 50 90 32 43 1,6*103 1,5*104 292 50,8

12TDLSJ40

12 40 50 128 21 49 3,2*103 2,7*104 292 50,8

12TDLSJ50

12 50 50 196 15 59 1,3*103 3,2*104 292 50,8

12TDLSJ63

12 63 50 275 12 75 2,3*103 5,7*104 292 50,8

12TFLSJ50

12 50 50 160 17 61 5,2*103 4,1*104 292 76,2

12TFLSJ63

12 63 50 227 12 69 1*104 8,8*104 292 76,2

12TFLSJ80

12 80 50 256 8,9 88 1,9*104 1,5*105 292 76,2

12TFLSJ100

12 100 50 446 5,6 83 1,4*104 2,2*105 292 76,2

12TKLSJ125

12 125 50 870 4,6 115 2,8*104 2,3*105 292 76,2

12TKLSJ160

12 160 63 500 4,3 200 1,1*105 5*105 292 87

12TKLSJ200

12 200 63 610 3,8 330 1,5*105 6,5*105 292 87

24TDMSJ6.3

24 6,3 50 19 489 24 8,1*10' 1,3*103 442 50,8

24TDMSJ10

24 10 50 28 287 35 3,1*102 5,5*103 442 50,8

24TDMSJ16

24 16 50 47 218 70 9,8*102 1,5*104 442 50,8

24TDMSJ20

24 20 50 80 78 38 8,1*102 1,1*104 442 50,8

24TDMSJ25

24 25 50 84 61 49 1,3*103 2*104 442 50,8

24TDMSJ31.5

24 31,5 50 105 46 56 2,1*103 2,9*104 442 50,8

24TDMSJ40

24 40 50 140 34 79 3,2*103 4,4*104 442 50,8

24TFMSJ40

24 40 50 119 37 85 5,1*103 6,9*104 442 76,2

24TFMSJ50

24 50 50 225 27 96 8,1*103 9*104 442 76,2

24TFMSJ63

24 63 50 306 21 128 3,8*103 5*104 442 76,2

Metoda de marcare a legăturilor de siguranțe utilizate de COOPER BUSSMANN
Cifre furnizate la începutul marcajului - tensiunea nominală în kV
1 literă - desemnarea execuției: insertii universale T pentru aplicații exterioare și interioare, gamă parțială, S - inserții interioare și de gamă, F - inserții complete
A doua literă - diametrul corpului de introducere: M - 20,6 mm, B - 25,4 mm, D - 50,8 mm, E, H, L - 63,5 mm, F, I, K - 76,2 mm,
A 3-a literă - lungimea corpului de introducere: U - 86mm, W - 142mm, O - 192mm, C - 195mm, D - 203mm, F - 254mm, L - 292mm,       G - 359mm, N - 403mm, M - 442mm, Q - 537mm, I - 565mm, K - 914mm
A 4-a literă - derivă: S - derivă conform DIN43625, H sau N - derivă conform BS: 2692-1, N - fără derivă,
5 capete litere: J - capace cilindrice conform DIN43625
Numere la sfârșitul marcajului - curentul nominal al insertului în amperi.

Dimensiunile carcasei [mm]

DIAMETRU DE CORP
(a doua literă din desemnare)

Lungimea corporală L.
(a treia literă din desemnare)

„D” = 51mm „0" = 192mm
„F” „I” sau „K” = 75mm „L” = 292mm
  „M” = 442mm
  „Q” = 537mm

WKŁADKI BEZPIECZNIKOWE WYSOKONAPIĘCIOWE wymiar

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

CERETI PRODUSUL close
Mesaj trimis cu succes.
CERETI PRODUSUL close
Naviga

Adaugă la lista de dorințe

trebuie să fii logat

Aplicatie:
Legăturile de siguranță de înaltă tensiune protejează transformatoarele, băncile de condensatoare și ramurile liniilor aeriene și de cablu împotriva efectelor de scurtcircuit.

COOPER BUSSMANN produce următoarele legături de siguranță de înaltă tensiune:
• legăturile de siguranță care limitează curentul de scurtcircuit       jumătatea „S” și „F” cu gama completă în       standardul DIN,
• legăturile de siguranță care limitează curentul de scurtcircuit       pentru utilizare în echipamente de comutare cu izolație
• legăturile de siguranță care limitează curentul de scurtcircuit       pentru aplicații aeriene,
• legături de siguranță pentru motor,
• legături de siguranță pentru transformatoare de tensiune,
• legături de siguranță de declanșare,
• terminale pentru legături de siguranță,
• și alte elemente de securitate.

Selectarea recomandată a legăturilor de siguranță de înaltă tensiune pentru protejarea transformatoarelor

Selectarea următoarelor legături de siguranțe s-a făcut pe baza unui compromis între următorii factori:
1) Legătura de siguranță trebuie să reziste la curenții de magnetizare inițiali ai transformatorului     cu     de 12 ori a curentului de sarcină nominal     timp de 0,1 secunde.
2) Insertul trebuie să funcționeze selectiv cu cea mai mare inserție de siguranțe     posibilă pe partea joasă    .
3) Legătura de siguranță ar trebui să funcționeze corect     rapid în cazul unui scurtcircuit inter-turn în transformatorul     și în cazul unui scurtcircuit pe partea secundară a transformatorului    .

Atenție

a) Recomandările se aplică atât legăturilor de siguranță     în aplicațiile aeriene    , cât și în aplicațiile interioare. Cu toate acestea, dacă transformatorul     este supus supraîncărcărilor de lungă durată    , poate fi necesar un curent nominal mai mare al inserției    .
b) Recomandările de mai sus nu se aplică în general transformatoarelor     care alimentează motoare cu curenți de pornire     care depășesc curentul nominal     al legăturii de siguranță. În acest caz, inserțiile     ar trebui să fie selectate individual.

Tabel. Date tehnice

Transformator
[kVA]
Tensiunea transformatorului nominal
10kV 15kV* 15kV* 20kV
Inserție 12kV Inserție 17,5kV Inserție 24kV Inserție 24kV
20



17.5TDMSJ6.3

24TDMSJ6.3



30



17.5TDMSJ6.3

24TDMSJ6.3



50



17.5TDMSJ6.3

24TDMSJ6.3



75



17.5TDMSJ10

24TDMSJ6.3



100

12TDLSJ16

17.5TDMSJ10

24TDMSJ10

24TDMSJ10

125

12TDLSJ16

17.5TDMSJ10

24TDMSJ10

24TDMSJ10

160

12TDLSJ16

17.5TDMSJ16

24TDMSJ16

24TDMSJ10

200

12TDLSJ20

17.5TDMSJ16

24TDMSJ16

24TDMSJ16

250

12TDLSJ25

17.5TDMSJ16

24TDMSJ16

24TDMSJ16

315

12TDLSJ31.5

17.5TDIV1SJ20

24TDIV1SJ20

24TDMSJ16

400

12TDLSJ40

17.5TDMSJ25

24TDMSJ20

24TDMSJ20

500

12TFLSJ50

17.5TDMSJ31.5

24TDMSJ25

24TDMSJ25

630

12TFLSJ63

17.5TDMSJ40

24TDMSJ31.5

24TDMSJ31.5

800

12TFLSJ80

17.5TDMSJ40

24TDMSJ40

24TDMSJ40

1000

12TFLSJ80

17.5TFMSJ50

24TFMSJ50

24TFMSJ50

1250

12TFLSJ100

17.5TFMSJ63

24TFMSJ63

24TFMSJ50

1600







24TFMSJ63

2000







24TFMSJ71

Atenție
* - curenții nominali minimi admisibili ai legăturilor de siguranță pentru puteri ale transformatorului de 15kV

Tabel. Date tehnice ale legăturilor de siguranță de înaltă tensiune în standardul DIN

Tip Tensiunea nominală
UN
[kV]
Curent nominal
IN
[A]
Curent de rupere maxim
IWS
[kA]
Curent de rupere minim
Imin
[A]

Rezistență și pierderi de putere
la curent nominal

I2t Lungimea inserției
[mm]
Diametrul inserției
[mm]
R
[mΩ]
P
[w]
przedłukokwa
[A2s]
max
[A2s]

7.2TDLSJ6.3

7,2 6,3 40 20 205 11 4,8*10' 6,5*102 292 50,8

7.2TDLSJ10

7,2 10 40 31 99 19 2,5*102 2,7*103 292 50,8

7.2TDLSJ16

7,2 16 40 49 64 23 5,5*102 8,2*103 292 50,8

7.2TDLSJ20

7,2 20 40 49 48 27 9,7*102 1,1*104 292 50,8

7.2TDLSJ25

7,2 25 40 80 32 28 5,7*102 8*103 292 50,8

7.2TDLSJ31.5

7,2 31,5 40 100 26 36 8,9*102 1*104 292 50,8

7.2TDLSJ40

7,2 40 40 114 16 36 2*102 2,2*104 292 50,8

7.2TDLSJ50

7,2 50 40 143 13 46 3,2*102 3,2*104 292 50,8

7.2TDLSJ63

7,2 63 40 180 8 45 8*102 7,5*104 292 50,8

7.2TFLSJ80

7,2 80 40 264 6 54 5*103 6,5*104 292 76,2

7.2TFLSJ100

7,2 100 40 338 4,6 64 9,1*103 1,1*105 292 76,2

7.2TFLSJ125

7,2 125 40 375 3,6 79 1,5*104 1,7*105 292 76,2

7.2TFLSJ160

7,2 160 40 525 2,7 97 3*104 3,1*105 292 76,2

12TDLSJ6.3

12 6,3 50 20 285 14 7*10' 6,5*102 292 50,8

12TDLSJ10

12 10 50 28 143 18 3,1*102 2,7*103 292 50,8

12TDLSJ16

12 16 50 35 81 26 9,8*102 8,6*103 292 50,8

12TDLSJ20

12 20 50 72 54 28 5,7*102 5,1*103 292 50,8

12TDLSJ25

12 25 50 90 43 35 8,9*102 8,1*104 292 50,8

12TDLSJ31.5

12 31,5 50 90 32 43 1,6*103 1,5*104 292 50,8

12TDLSJ40

12 40 50 128 21 49 3,2*103 2,7*104 292 50,8

12TDLSJ50

12 50 50 196 15 59 1,3*103 3,2*104 292 50,8

12TDLSJ63

12 63 50 275 12 75 2,3*103 5,7*104 292 50,8

12TFLSJ50

12 50 50 160 17 61 5,2*103 4,1*104 292 76,2

12TFLSJ63

12 63 50 227 12 69 1*104 8,8*104 292 76,2

12TFLSJ80

12 80 50 256 8,9 88 1,9*104 1,5*105 292 76,2

12TFLSJ100

12 100 50 446 5,6 83 1,4*104 2,2*105 292 76,2

12TKLSJ125

12 125 50 870 4,6 115 2,8*104 2,3*105 292 76,2

12TKLSJ160

12 160 63 500 4,3 200 1,1*105 5*105 292 87

12TKLSJ200

12 200 63 610 3,8 330 1,5*105 6,5*105 292 87

24TDMSJ6.3

24 6,3 50 19 489 24 8,1*10' 1,3*103 442 50,8

24TDMSJ10

24 10 50 28 287 35 3,1*102 5,5*103 442 50,8

24TDMSJ16

24 16 50 47 218 70 9,8*102 1,5*104 442 50,8

24TDMSJ20

24 20 50 80 78 38 8,1*102 1,1*104 442 50,8

24TDMSJ25

24 25 50 84 61 49 1,3*103 2*104 442 50,8

24TDMSJ31.5

24 31,5 50 105 46 56 2,1*103 2,9*104 442 50,8

24TDMSJ40

24 40 50 140 34 79 3,2*103 4,4*104 442 50,8

24TFMSJ40

24 40 50 119 37 85 5,1*103 6,9*104 442 76,2

24TFMSJ50

24 50 50 225 27 96 8,1*103 9*104 442 76,2

24TFMSJ63

24 63 50 306 21 128 3,8*103 5*104 442 76,2

Metoda de marcare a legăturilor de siguranțe utilizate de COOPER BUSSMANN
Cifre furnizate la începutul marcajului - tensiunea nominală în kV
1 literă - desemnarea execuției: insertii universale T pentru aplicații exterioare și interioare, gamă parțială, S - inserții interioare și de gamă, F - inserții complete
A doua literă - diametrul corpului de introducere: M - 20,6 mm, B - 25,4 mm, D - 50,8 mm, E, H, L - 63,5 mm, F, I, K - 76,2 mm,
A 3-a literă - lungimea corpului de introducere: U - 86mm, W - 142mm, O - 192mm, C - 195mm, D - 203mm, F - 254mm, L - 292mm,       G - 359mm, N - 403mm, M - 442mm, Q - 537mm, I - 565mm, K - 914mm
A 4-a literă - derivă: S - derivă conform DIN43625, H sau N - derivă conform BS: 2692-1, N - fără derivă,
5 capete litere: J - capace cilindrice conform DIN43625
Numere la sfârșitul marcajului - curentul nominal al insertului în amperi.

Dimensiunile carcasei [mm]

DIAMETRU DE CORP
(a doua literă din desemnare)

Lungimea corporală L.
(a treia literă din desemnare)

„D” = 51mm „0" = 192mm
„F” „I” sau „K” = 75mm „L” = 292mm
  „M” = 442mm
  „Q” = 537mm

WKŁADKI BEZPIECZNIKOWE WYSOKONAPIĘCIOWE wymiar
