Regulatoare de putere și temperatură
  • Regulatoare de putere și temperatură

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Crydom

Regulatoare de putere și temperatură

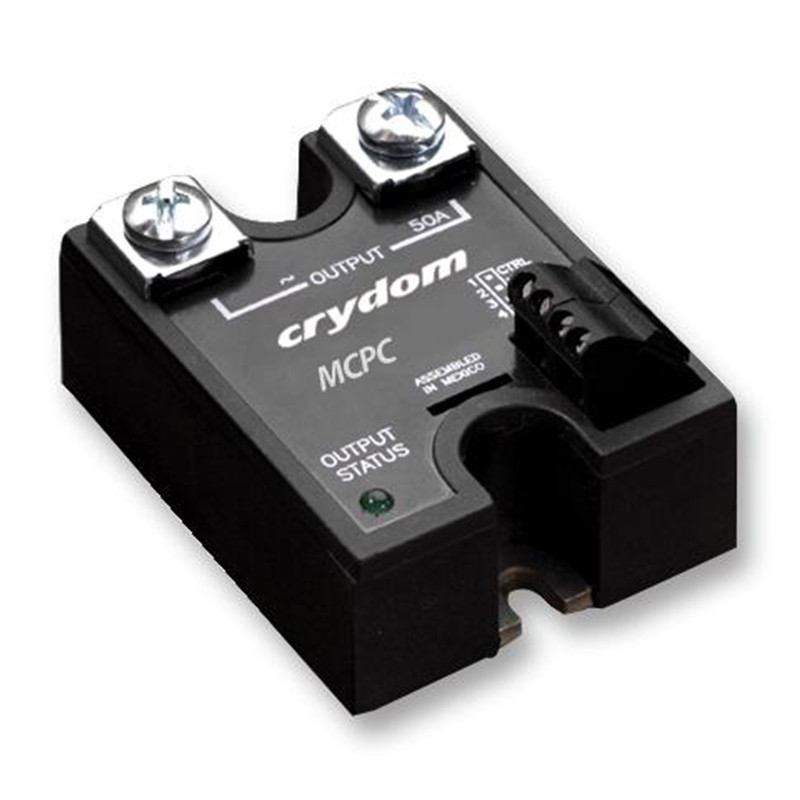

Regulatoarele din seria MCPC constau dintr-un regulator de fază și un releu de stare solidă într-o carcasă standard. Regulatoarele din seria MCPC pot fi controlate în tensiune, curent sau potențiometru și au diode care indică starea de încărcare. Controlerele din seria MCPC nu necesită nicio calibrare, intrarea și ieșirea sunt izolate optic (4000Vrms). Au un sistem de protecție împotriva supratensiunilor încorporat. Curentul maxim de încărcare este de 90A. Tensiunea de ieșire este de maxim 530VAC.
Regulatoarele MCPC asigură o reglare a fazei lină a puterii de încărcare de la 0 la 100%

Regulatoarele din seria MCBC constau dintr-un controler de grup și un releu de stare solidă într-o carcasă standard. Regulatoarele din seria MCBC pot fi controlate prin tensiune, curent sau potențiometru și au o diodă care indică starea de încărcare și poate fi realizată pentru două perioade de impuls axiale: 10 cicluri sau 20 de cicluri.
Prin comutarea sarcinii la tensiunea zero, regulatoarele MCBC reduc la minimum interferențele.
Regulatoarele din seria MCBC nu necesită nicio calibrare. Intrarea și ieșirea sunt izolate optic (4000Vrms). Au un sistem de protecție împotriva supratensiunilor încorporat. Curentul maxim de încărcare este de 90A. Tensiunea de ieșire este de maxim 530VAC. Controlerele MCPC asigură o reglare uniformă a puterii de încărcare a grupului de la 0 la 100%

Sistemele din seria MCTC asigură cu ușurință controlul temperaturii pentru încălzirea sau răcirea elementelor. Pentru o funcționare corectă, au nevoie de o sursă de alimentare continuă neregulată (10-32VDC, max 32mA) și termocuple de tip J sau K. Controlerul MCTC are o intrare termocupată compensată intern. Curentul maxim de încărcare este de 90A. Tensiunea de ieșire este de maxim 530 VAC. Sistemele sunt oferite pentru 5 intervale de temperatură de funcționare. Temperatura de referință este setată printr-o intrare de control de tensiune sau curent.
Elementul executiv al regulatorului este un releu semiconductor cu sistem de control de grup.

Parametri generali
Rezistență dielectrică 50/60 Hz, intrare / ieșire / bază metalică
4000 Vrms
Rezistența la izolare 500 Vdc
109 Ohm
Capacitate maxima We/Wy
10 pF
Intervalul de temperatură de funcționare
20 până la 80 °C
Interval de temperatură de depozitare
40 până la 125 °C


Parametri mecanici
Greutate
86,5g
Materialul carcasei
Rășină conductivă termic

Ieșiri de putere
[NBSP]                               [nbsp ]                       de control

șurub
conector




Parametri de ieșire
  Voltaj
24 48
Tensiune de lucru (47-63 Hz) [Vrms]
180-280 300-530
Supratensiuni instantanee
600 1200
Curentul maxim de scurgere la tensiunea nominală [mA]
7 12
Factor de putere (min.) La sarcină maximă
0,5 0,5
Max. cădere de tensiune (100% sarcină)
1,6 1,6
  Curent
25 A 50 A 90 A
Max. curent de încărcare [Arms]
25 50 90
Curent de încărcare min [mArms]
150 150 150
Max. curent de supratensiune (16,6ms) [Apk]
250 625 1200
Conector / carcasă de rezistență termică [°C/W]
1,02 0,63 0,28
Integral termic (8,3msec.) [A2s]
260 1620 6000


Parametri de intrare
  Minimum Tip Max
Domeniul tensiunii de alimentare [Vdc] [P1]
8 12 sau 24 32
Curent de intrare [mA]
28   30
Interval de semnal opțiunea A [Vdc]
0,8   5
Interval de semnal opțiunea B [Vdc]
1   7
Interval de semnal opțiunea C [Vdc]
2   10
Interval de semnal opțiunea D [mA]
4   20
Impedanță nominală de intrare. Opțiunea A,B,C [Ω] P4
  20K
Impedanță nominală de intrare. Opțiunea D [Ω] P4
  220
