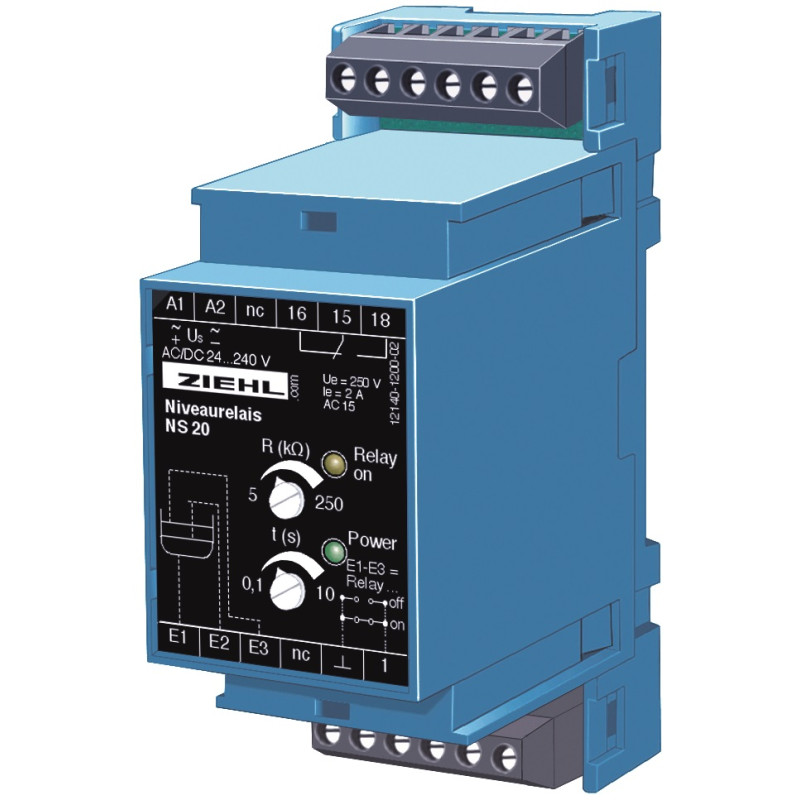

NS20 - Реле за ниво - V223440

Релетата за ниво NS 20 за проводими течности могат да се използват като монитори за 1 ниво и за контролиране на ниво между 2 електрода.

• 3 електрода за MIN/MAX контрол
• 2 електрода (E2 отворен) като монитор за ниво
• Регулируема чувствителност 5 kO…250 kO
• LED за състояние на релето
• Функция на реле реверсивно (вдига или освобождава на горния електрод)
• Регулируемо забавяне на превключване 0,1…10 s
• Ширина на корпуса 35 mm, височина на монтаж 55 mm
• Универсално захранващо напрежение AC/DC 24-240 V

Монитор на ниво на приложение

Защита от работа на сухо или преливане, наблюдение на помпи за течове, откриване на течове.

Приложение Min/Max

Контролиране на ниво между минимум (електрод E2) и максимум (E3). Докато E3 е сух, се отваря магнитен клапан (или помпа работи) и течността навлиза. Веднага щом се достигне максимум (E3), NS 20 затваря вентила. Когато нивото падне под E2, цикълът започва отначало. В обратен ред също може да се контролира изпразването на контейнер.

Преглед на функциите, пример за пълнене с 2 електрода

Откриването на нивото се извършва с измерване на съпротивлението без постоянен ток между всички електроди. Общият електрод в E 1. Магнитен клапан, който се превключва с релейни контакти 15-18, се отваря и пропуска течност, докато горният електрод E3 влезе в контакт с течността. След това релето се освобождава (15-18 отворено) и вентилът се затваря. Релето остава освободено, докато електрод E 2 е в контакт с течността. Когато нивото падне под E2, релето се задейства (светодиодното реле включено, 15-18 затворено) и процедурата започва наново с отваряне на вентила. Така нивото на течността се поддържа между E 1 и E 2.

За наблюдение само на едно ниво или в приложения за защита от работа на сухо или преливане или откриване на теч, само електроди E1 и E3 са свързани.
