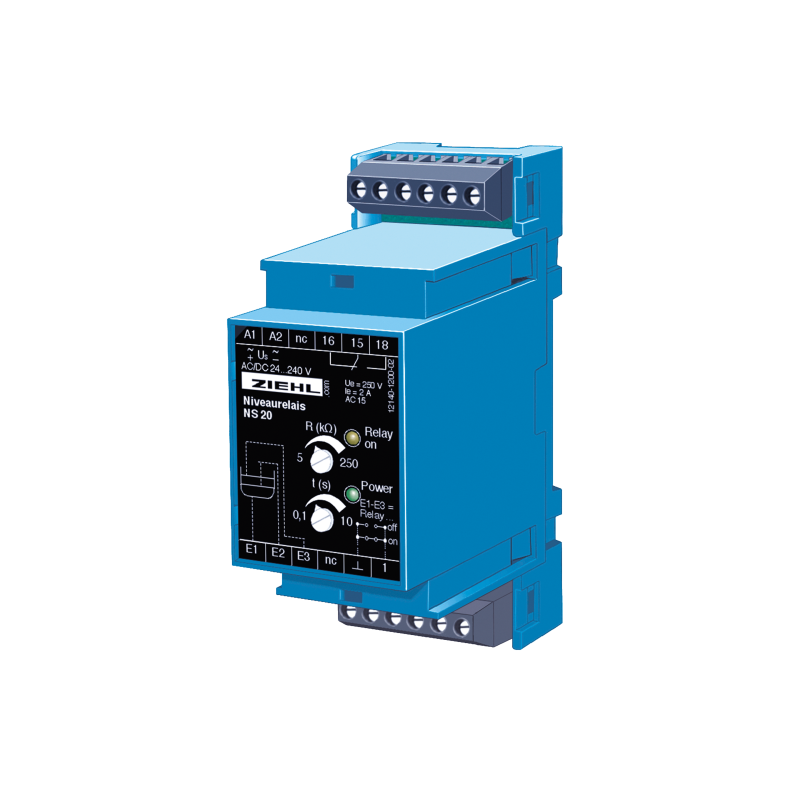

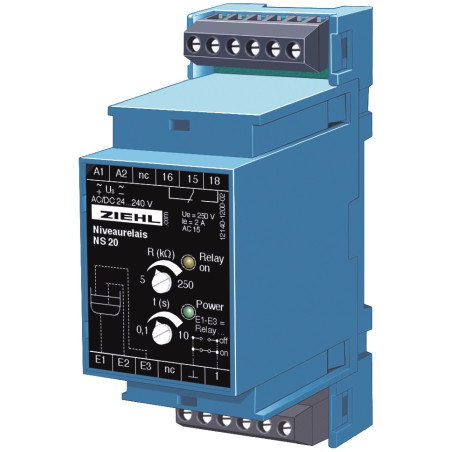

NS20 - Szintrelé - V223440

Az NS 20 szintrelék vezető folyadékokhoz használhatók monitorként 1 szinthez és 2 elektróda közötti szint szabályozásához.

• 3 elektróda a MIN/MAX vezérléshez
• 2 elektróda (E2 nyitott) szintfigyelőként
• Állítható érzékenység 5 kO
Fli>250 kO reléunli relé megfordítható (a felső elektródánál felveszi vagy kiold)
• Állítható kapcsolási késleltetés: 0,1…10 s
• 35 mm széles ház, 55 mm szerelési magasság
• Univerzális tápfeszültség AC/DC 24-240 V

Alkalmazási szint-ellenőrző szivattyú vagy túlfolyás ellenőrzéséhez szivárgások, szivárgások észlelése.

Alkalmazás Min/Max

Szint szabályozása minimum (E2 elektróda) ​​és maximum (E3) között. Amíg az E3 száraz, egy mágnesszelep kinyílik (vagy a szivattyú működik), és folyadék áramlik be. Amint eléri a maximumot (E3), az NS 20 lezárja a szelepet. Amikor a szint E2 alá esik, a ciklus újból indul. Fordítva is vezérelhető egy tartály kisütése.

Funkciók áttekintése példa 2 elektródával való feltöltés

A szintérzékelés az összes elektród közötti DC-mentes ellenállásméréssel történik. A közös elektróda E 1-ben. Egy mágnesszelep, amely 15-18 reléérintkezőkkel van kapcsolva, amíg a folyadék kinyílik a felső elektródával, és beengedi a folyadékot az E3 érintkezőkbe. Ezután a relé elenged (15-18 nyit), és a szelep zár. A relé mindaddig szabadon marad, amíg az E 2 elektróda érintkezik a folyadékkal. Amikor a szint E2 alá esik, a relé működésbe lép (LED Relé világít, 15-18 zár), és az eljárás újból indul a szelep kinyitásával. Így a folyadék szintje E 1 és E 2 között marad.

Csak egy szint figyeléséhez, vagy olyan alkalmazásokhoz, amelyek megvédik a kiszáradástól, túlfolyástól vagy szivárgás észlelésétől, csak az E1 és E3 elektródák vannak csatlakoztatva.
