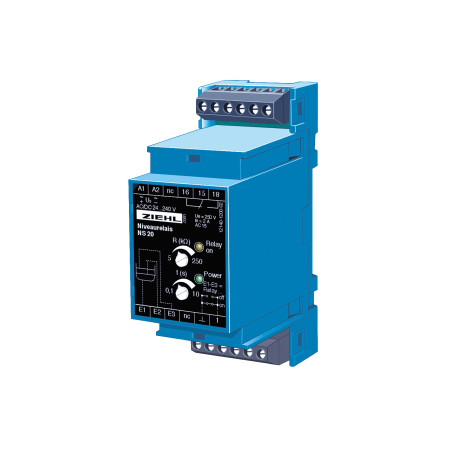

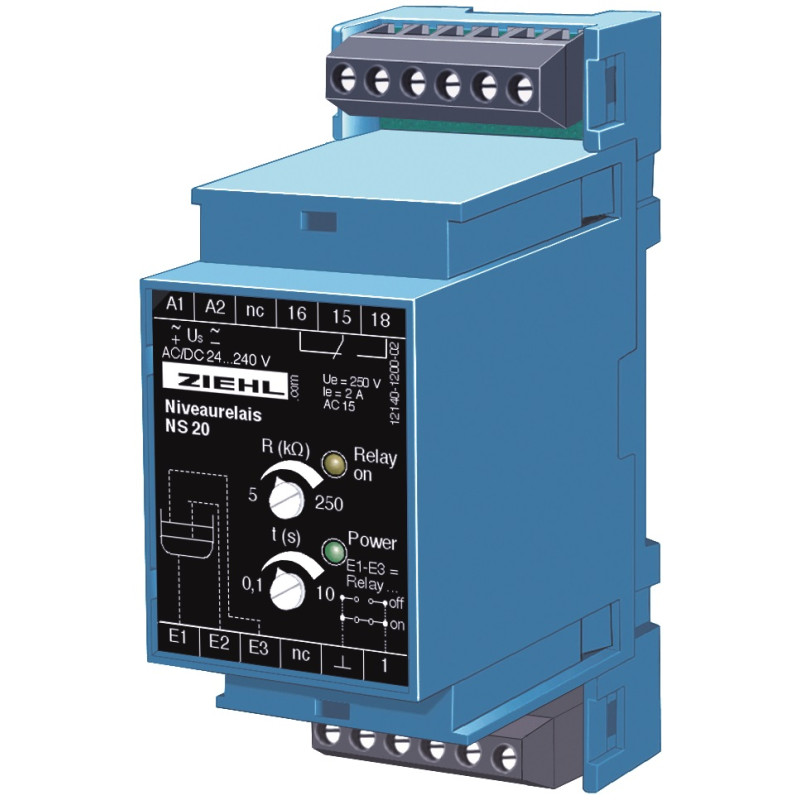

NS20 - Relais de niveau - V223440

Les relais de niveau NS 20 pour liquides conducteurs peuvent être utilisés comme contrôleurs de niveau pour 1 niveau et pour contrôler un niveau entre 2 électrodes.

• 3 électrodes pour le contrôle MIN/MAX
• 2 électrodes (E2 ouvertes) comme contrôleurs de niveau
• Sensibilité réglable de 5 kO à 250 kO
• LED pour l'état du relais
• Fonction du relais réversible (s'enclenche ou se déclenche à l'électrode supérieure)
• Temporisation de commutation réglable de 0,1 à 10 s
• Boîtier de 35 mm de large, hauteur de montage de 55 mm
• Tension d'alimentation universelle AC/DC 24-240 V

Application : contrôleur de niveau

Protection contre la marche à sec ou le débordement, surveillance des fuites des pompes, détection des fuites.

Application Min/Max

Contrôle d'un niveau entre le minimum (électrode E2) et le maximum (E3). Tant que E3 est sec, une vanne magnétique est ouverte (ou une pompe fonctionne) et le liquide s'infiltre. Dès que le maximum (E3) est atteint, le NS 20 ferme la vanne. Lorsque le niveau descend en dessous de E2, le cycle recommence. En sens inverse, la vidange d'un conteneur peut également être contrôlée.

Aperçu des fonctions exemple de remplissage avec 2 électrodes

La détection du niveau est effectuée avec une mesure sans courant continu de la résistance entre toutes les électrodes. L'électrode commune en E 1. Une vanne magnétique qui est commutée avec des contacts de relais 15-18 s'ouvre et laisse entrer le liquide jusqu'à ce que l'électrode supérieure E3 soit en contact avec le liquide. Ensuite, le relais se libère (15-18 ouvert) et la vanne se ferme. Le relais reste libéré tant que l'électrode E 2 est en contact avec le liquide. Lorsque le niveau descend en dessous de E2, le relais s'active (LED Relais allumée, 15-18 fermées) et la procédure recommence avec l'ouverture de la vanne. Ainsi, le niveau de liquide est maintenu entre E1 et E2.

Pour la surveillance d'un seul niveau ou pour les applications de protection contre la marche à sec, les débordements ou la détection de fuites, seules les électrodes E1 et E3 sont connectées.
