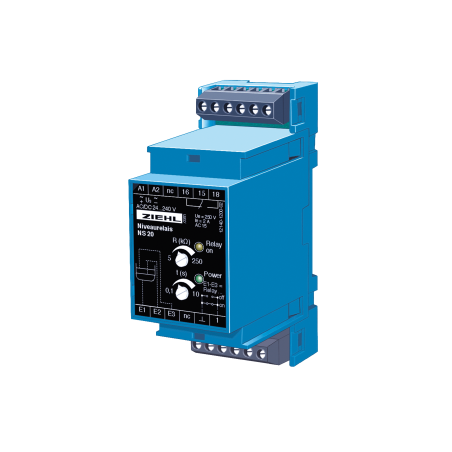

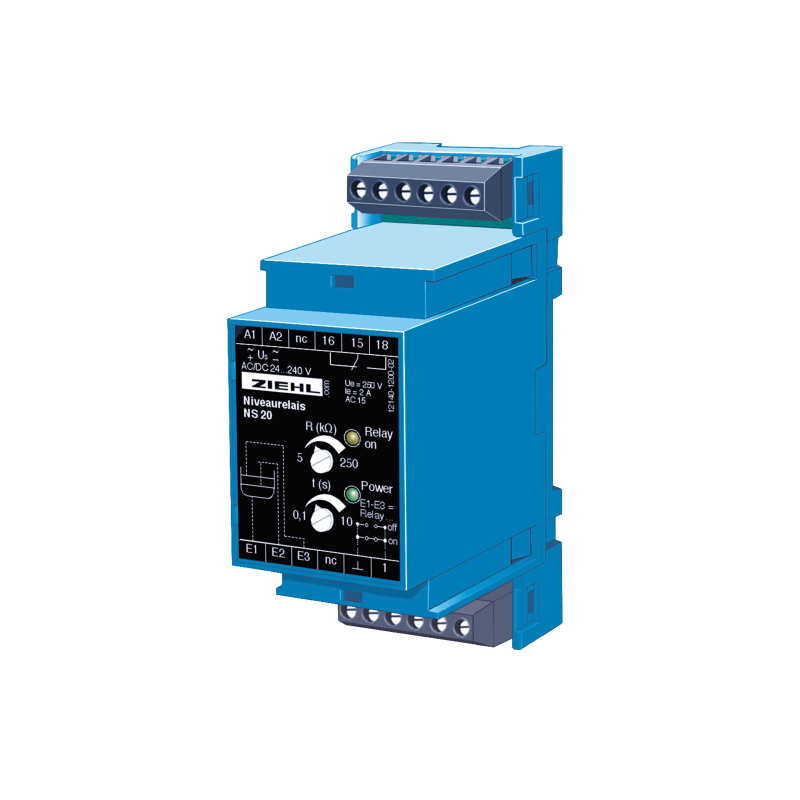

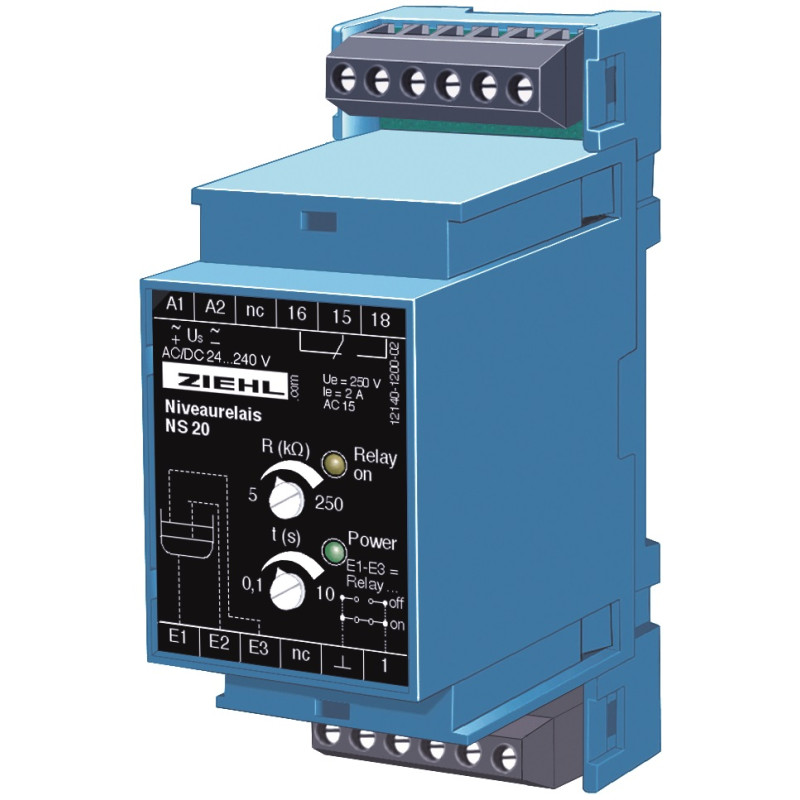

NS20 - Releu de nivel - V223440

Releele de nivel NS 20 pentru lichide conductoare pot fi folosite ca monitoare pentru 1 nivel și pentru controlul unui nivel între 2 electrozi.

• 3 electrozi pentru control MIN/MAX
• 2 electrozi (E2 deschis) ca monitor de nivel
• Sensibilitate reglabilă 5 kO…250 kO
LED
• rele de stare releu reversibil (aprinde sau eliberează electrodul superior)
• Întârziere de comutare reglabilă 0,1…10 s
• Carcasă 35 mm lățime, înălțime de montare 55 mm
• Tensiune de alimentare universală AC/DC 24-240 V

Monitorizarea nivelului de aplicare la uscare, depășire a pompei, monitorizare de scurgere sau depășire a pompei

detectarea scurgerilor.

Aplicație Min/Max

Controlarea unui nivel între minim (electrodul E2) și maxim (E3). Atâta timp cât E3 este uscat, o supapă magnetică este deschisă (sau o pompă funcționează) și lichidul influențează. De îndată ce se atinge maximul (E3), NS 20 închide supapa. Când nivelul scade sub E2, ciclul începe nou. În sens invers, se poate controla și descărcarea unui recipient.

Prezentare generală a funcțiilor exemplu de umplere cu 2 electrozi

Detecția nivelului se face cu o măsurare fără curent continuu a rezistenței între toți electrozii Electrodul comun în E 1. O supapă magnetică care este comutată cu contacte releu până când electrozii superioare sunt deschise până la 15-18 electrozi superioare. contactul cu lichidul. Apoi releul se eliberează (15-18 deschis) și supapa se închide. Releul rămâne eliberat atâta timp cât electrodul E 2 este în contact cu lichidul. Când nivelul scade sub E2, releul pornește (Releul LED aprins, 15-18 se închide) și procedura începe nouă cu deschiderea supapei. Astfel, nivelul lichidului este menținut între E 1 și E 2.

Pentru monitorizarea unui singur nivel sau în aplicații pentru a proteja împotriva funcționării uscate sau a depășirii sau a detectării scurgerilor, sunt conectați numai electrozii E1 și E3.
