Výrobce: ZIEHL

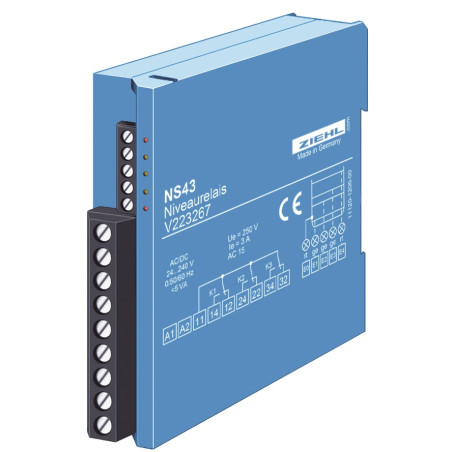

NS43 - Úroveň relé - V223267

  • V223267
  • Typ produktu Motor IP00, elektronika IP20 / v závislosti na montáži a poloze
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Motor IP44, elektronika IP20 / v závislosti na montáži a poloze
  • Osvědčení IP 30 (IP 44, s držákem a krytem)
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota Vložka z hliníkového plechu (černě lakovaná), stříkaná PP plastem

Hlídač hladiny NS43 reguluje hladinu kapaliny v nádobě mezi 2 elektrodami. V normálním provozu se hladina kapaliny nachází mezi elektrodami E2 a E3. Relé K2 se sepne, pokud je dosaženo úrovně E3 a klesne, pokud E2 klesne pod. Přes výstupní kontakty (1 přepínač) lze ovládat čerpadlo nebo ventil v závislosti na případu aplikace a tak regulovat hladinu.

Pokud hladina při nehodě nadále stoupá a pokud elektroda dosáhne E4, dojde k hlášení přes relé K3 (klesne). V opačném případě (úroveň pod E1) relé K1 spadne a chrání např. čerpadlo proti chodu nasucho. Signál LED, které elektrody jsou navlhčeny.

  • Sledování hladiny vedoucích kapalin
  • Regulace hladiny MIN/MAX
  • ochrana proti přetečení
  • ochrana proti běhu nasucho
  • nastavitelná citlivost 5...250 kO
  • LED pro zobrazení hladiny / alarm

aplikace hladiny

aplikace hladiny

aplikace hladiny všude vodicí kapalina musí být udržována na určité úrovni a zároveň je nutné sledovat přetečení a/nebo provoz naprázdno.
