Hersteller: ZIEHL

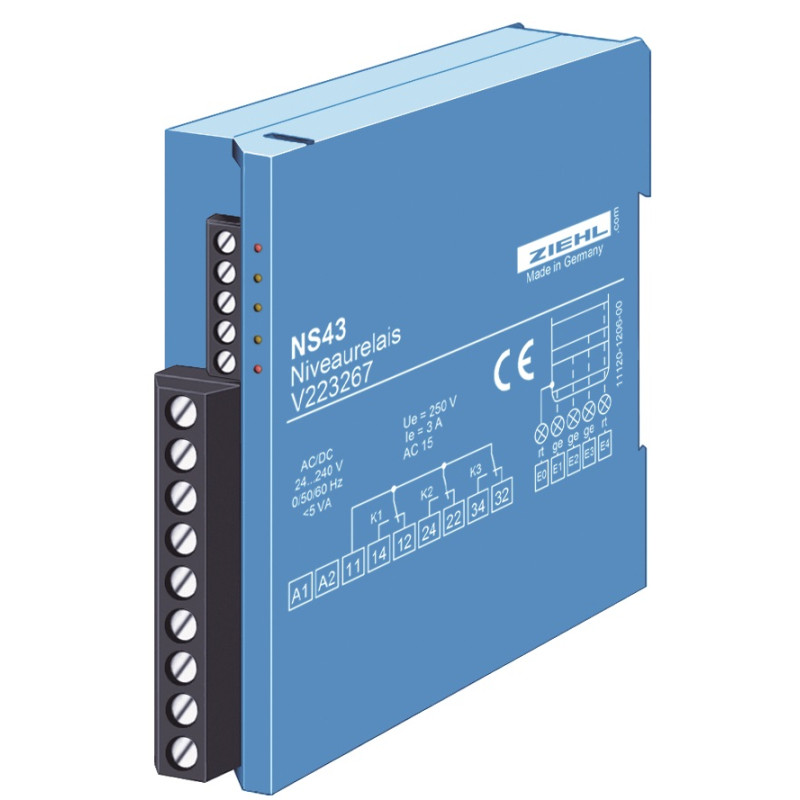

NS43 - Niveaurelais - V223267

  • V223267
  • Produkttyp Motor IP00, Elektronik IP20 / je nach Montage und Lage
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Einsatz aus Aluminiumblech (schwarz lackiert), mit PP-Kunststoff besprüht

Der Niveauwächter NS43 regelt den Flüssigkeitsstand in einem Behälter zwischen 2 Elektroden. Im Normalbetrieb befindet sich der Flüssigkeitsspiegel zwischen den Elektroden E2 und E3. Das Relais K2 zieht an, wenn der Pegel E3 erreicht wird und sinkt, wenn E2 unterschritten wird. Über die Ausgangskontakte (1 Wechsler) kann je nach Anwendungsfall eine Pumpe oder ein Ventil angesteuert und so der Füllstand geregelt werden.

Steigt der Füllstand im Störfall weiter und erreicht die Elektrode E4, so erfolgt eine Meldung über Relais K3 (sinkt). Im umgekehrten Fall (Pegel unter E1) fällt das Relais K1 ab und schützt z.B. eine Pumpe vor Trockenlauf. LEDs signalisieren, welche Elektroden befeuchtet sind.

  • Füllstandsüberwachung von Leitflüssigkeiten
  • MIN/MAX-Füllstandsregelung
  • Überlaufschutz
  • Trockenlaufschutz
  • Empfindlichkeit einstellbar 5...250 kO
  • LED zur Füllstandsanzeige/Alarmierung

Anwendung

In der Galvanotechnik und überall dort, wo der Füllstand einer Leitflüssigkeit auf einem bestimmten Niveau gehalten werden muss und gleichzeitig eine Überwachung auf Überlauf und/oder Leerlauf erforderlich ist.

Weniger
Weiterlesen

Senden Sie eine Anfrage

Interessieren Sie sich für dieses Produkt? Benötigen Sie zusätzliche Informationen oder individuelle Preise?

Kontaktiere uns
FRAGEN SIE NACH DEM PRODUKT close
Vielen Dank für die Zusendung Ihrer Nachricht. Wir werden so schnell wie möglich antworten.
FRAGEN SIE NACH DEM PRODUKT close
Durchsuche
Senden Sie eine Anfrage

Zur Wunschliste hinzufügen

Sie müssen eingeloggt sein

  • Produkttyp Motor IP00, Elektronik IP20 / je nach Montage und Lage
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Motor IP44, Elektronik IP20 / je nach Montage und Lage
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais
  • Gemessener Wert Einsatz aus Aluminiumblech (schwarz lackiert), mit PP-Kunststoff besprüht

Der Niveauwächter NS43 regelt den Flüssigkeitsstand in einem Behälter zwischen 2 Elektroden. Im Normalbetrieb befindet sich der Flüssigkeitsspiegel zwischen den Elektroden E2 und E3. Das Relais K2 zieht an, wenn der Pegel E3 erreicht wird und sinkt, wenn E2 unterschritten wird. Über die Ausgangskontakte (1 Wechsler) kann je nach Anwendungsfall eine Pumpe oder ein Ventil angesteuert und so der Füllstand geregelt werden.

Steigt der Füllstand im Störfall weiter und erreicht die Elektrode E4, so erfolgt eine Meldung über Relais K3 (sinkt). Im umgekehrten Fall (Pegel unter E1) fällt das Relais K1 ab und schützt z.B. eine Pumpe vor Trockenlauf. LEDs signalisieren, welche Elektroden befeuchtet sind.

  • Füllstandsüberwachung von Leitflüssigkeiten
  • MIN/MAX-Füllstandsregelung
  • Überlaufschutz
  • Trockenlaufschutz
  • Empfindlichkeit einstellbar 5...250 kO
  • LED zur Füllstandsanzeige/Alarmierung

Anwendung

In der Galvanotechnik und überall dort, wo der Füllstand einer Leitflüssigkeit auf einem bestimmten Niveau gehalten werden muss und gleichzeitig eine Überwachung auf Überlauf und/oder Leerlauf erforderlich ist.
