ELECTROAIR® KU 02, 05, 06 Ekranowane
ELECTROAIR® KU 02, 05, 06 Ekranowane

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: OMERIN

ELECTROAIR® KU 02, 05, 06 Ekranowane

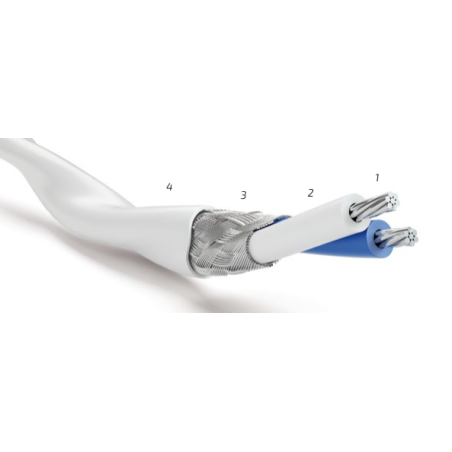

Konstrukce kabelu

  1. Jádro z pocínované mědi
  2. Fluorovaný ETFE polymer
  3. Oplet z pocínované mědi
  4. Fluorovaný ETFE polymer

Normy

Konstrukce:

  • NF C 93-524

Vlastnosti:

  • IEC 60332-1
  • C2 NF C 32-070
  • FAR 25

Vlastnosti

Tepelné vlastnosti

  • Trvalá provozní teplota: -55 °C až +150°C

Elektrické

  • Provozní napětí: 600 V RMS

Mechanické

  • Odolnost proti oděru: ★★★★★

Chemické

  • Odolnost vůči chemickému prostředí: ★★★★★
  • Odolnost vůči vlhkosti: ★★★★★
  • Odolnost vůči leteckým kapalinám: ★★★★★
    • class="stars">★★★★★

Odolnost proti ohni a kouři

  • Odolnost proti plameni Zpomalující
  • IEC 60332-1 / C2 NF C 32-070 / FAR 25

Odolnost proti záření

  • Vynikající odolnost

Barevný kód

  • KU 02 = Bílý vnější plášť a bílé jádro
  • KU 05 = Bílý vnější plášť a modrobílé jádra
  • KU 06 = Bílý vnější plášť a bílé/modrobílé jádra
  • Další dostupné barvy - poptávka

Použití

Lehké elektrické kabely používané v elektronických zařízeních pro letadla, raketové systémy nebo letecké testovací laboratoře.

AWG

Průřez (mm²)

Konstrukce (n x mm)

Vnější průměr kabelu (mm)

Přibližná lineární hmotnost (kg / km)

Maximální lineární odpor při 20 °C (Ω / km)
Min Max
30 0,06 7 x 0,10 1,23 1,43 4,0 365,4
28 0,09 7 x 0,13 1,29 1,49 5,3 208,0
26 0,14 19 × 0,10 1,41 1,61 5,5 128,7
24 0,22 19 × 0,13 1,61 1,81 8,8 76,3
22 0,34 19 × 0,16 1,86 2,06 10,0 50,0
20 0,60 19 × 0,20 2,28 2,48 14,8 32,1
18 0,93 19 × 0,25 2,49 2,91 21,4 20,6
16 1,34 19 × 0,30 2,81 3,11 29,7 14,3
14 1,91 37 × 0,25 3,21 3,47 34,5 10,6
12 3/09 37 × 0,32 3,70 4,00 48,8 6,5
KU 05
AWG

Průměr Vnější průměr kabelu (mm)

Přibližná lineární hmotnost (kg / km)
Min Max
30 1,98 2,22 8,5
28 2,10 2,34< /td> 11,7
26 2,32 2,62 12,1
24 2,62 2,91 18,0
22 2,99 3,30 21,1
20 3,81 4,13 29,2
18 4,37 4,72 39,3
16 4,76 5,12 49,5
14 5,52 5,92 65,7
12 6,53 7,03 96,7
KU 06
AWG

Vnější průměr kabelu (mm)

Přibližná lineární hmotnost (kg / km)
Min Max
30 2,19 2,43 11,4
28 2,31 2,5 5 14,6
26 2,54 2,82 15,7
24 2,74 3,05 23,8
22 3,15 3,46 26,4
20 4,06 4,38 39,8
18 4,68 5/08 53,7
16 5,0 9 5,40 68,7
14 5,87 6,31 92,8
12 7,01 7,47 137,4
