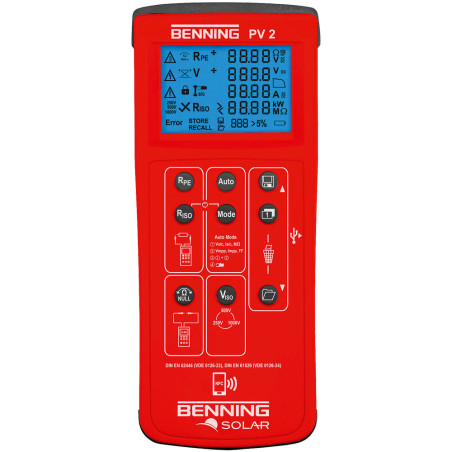

Tester instalacji fotowoltaicznych i analizator charakterystyki krzywej BENNING PV 2

Tester fotovoltaických systémů a analyzátor charakteristik BENNING PV 2

• Testování v souladu s normami DIN EN 62446 (VDE 0126-23) a DIN EN 61829 (VDE 0126-24)
• Snadné – ovládání stisknutím tlačítka s automatickým režimem
• Rychlé – testování během několika sekund
• Bezpečné – připojení přes FV konektory

Před uvedením do provozu a během pravidelných kontrol musí být fotovoltaický systém testován a zdokumentován z hlediska bezvadného technického stavu v souladu s normou DIN EN 62446 (VDE 0126-23). Elektrická měření jsou navíc užitečná i po čištění a údržbě, aby se zajistil optimální a nízkoztrátový provoz FV systému.

Test zahrnuje test kontinuity zemních spojení, měření napětí naprázdno a zkratového proudu a měření izolačního odporu mezi aktivními vodiči (+/-) a zemí. BENNING PV 2 je vybaven měřicími kabely FV systému odolnými proti kontaktu pro přímé připojení ke všem FV modulům/řetězcům pomocí standardizovaných FV konektorů. Automatický testovací postup varuje v případě nesprávné polarity DC a automaticky provádí všechny nezbytné kroky pro bezpečné měření.

Měření charakteristiky proud-napětí na místě podle DIN EN 62446 (VDE 0126-23) je praktickou metodou pro posouzení výkonu fotovoltaických systémů. Naměřené charakteristiky I-V se převádějí na standardní zkušební podmínky (STC) pomocí vyhodnocovacích nástrojů, jako je počítačový software BENNING SOLAR Manager a aplikace BENNING PV Link pro Android. Tyto charakteristiky lze poté porovnat s nominálními údaji výrobce FV modulů pomocí integrované databáze FV modulů. Odchylky a snížený výkon jsou jasně identifikovány a lze je odpovídajícím způsobem zdokumentovat. Tvar I-V charakteristiky navíc poskytuje užitečné informace o stavu FV systému a indikuje možné chyby.

BENNING PV 2 vám umožňuje provést celý test bezpečně, spolehlivě, snadno a rychle. Přístroj BENNING PV 2 se doporučuje pro každodenní používání servisními, čisticími a údržbářskými týmy, stejně jako instalačními pracovníky solárních panelů a autorizovanými odborníky na fotovoltaiku.

Vlastnosti

• Jasné a jednoznačné zobrazení všech výsledků měření
• Bezpečné připojení měření, i když FV systém dodává energii
• Automatické testovací postupy pro měření charakteristické křivky s testem RISO nebo bez něj
• Výpis Uo/c, Umpp, Is/c, Impp, činitele plnění (FF) a RISO s označením „PASS/FAIL“
• Měření izolačního odporu s testovacím napětím 250 V, 500 V a 1000 V
• Samostatné měření izolačního odporu s testovacími vodiči o průměru 4 mm pro testování FV kabelů atd.
• Automatický testovací postup (napětí naprázdno 1000 V DC, zkratový proud 15 A DC, izolační odpor)
• Automatické zobrazení polarity napětí se zvukovým/vizuálním varováním v případě přepólování
• Nulování měřicích kabelů
• Paměť výsledků měření pro 999 odečtů (FV řetězce)
• USB rozhraní a software BENNING SOLAR Datalogger pro stahování výsledků měření ve formátu CSV
• Vybaveno integrovanými hodinami reálného času, které automaticky přidávají datum/čas ke každému procesu nebo úložnému místu
• Rádiová komunikace s volitelným měřičem slunečního záření a teploty BENNING SUN 2
• Software pro přípravu zkušebních certifikátů v MS Excel
• Měření ISO s informací "VYHOVUJE/NEVYHOVUJE"
• Přímé připojení ke všem standardním FV modulům přes konektory MC4 nebo "Sunclix"
• Snadná obsluha pro testování nezávislé na síti a mobilní testování
• LC displej s podsvícením
• Automatické vypnutí (individuálně nastavitelné od 1 do 10 minut)
• Testy lze provádět na FV modulech, FV řetězcích nebo na celém FV systému.
• Volitelný počítačový software BENNING SOLAR Manager (číslo položky 050423) pro vytváření zkušebních protokolů a dokumentaci charakteristik
• Bezplatná aplikace BENNING PV Link (vyžaduje zařízení Android s NFC)

Měřicí funkce

• Měření odporu zemnícího vodiče testovacím proudem 200 mA
• Měření napětí naprázdno (Uo/c) solárních modulů nebo FV řetězců do 1000 V DC
• Měření zkratového proudu (Is/c) pomocí vnitřního obvodu do 15 A DC bez jakéhokoli rizika pro uživatele
• Měření izolačního odporu mezi zkratovanými stejnosměrnými vodiči (+/-) a zemí s nastavitelným zkušební napětí (250 V, 500 V, 1000 V)
• Samostatné dvoupólové měření izolačního odporu pomocí zkušebního kabelu o průměru 4 mm až do 300 MOhm
• Měření charakteristiky proud-napětí (I-V) a charakteristiky výkonu (P-V)
• Zobrazení napětí (Umpp), proudu (Impp) v bodě maximálního výkonu (mpp) a činitele plnění (FF)
• Funkční test s měřením proudu až 40 A AC/DC (s použitím proudového adaptéru BENNING CC 3, číslo položky 044038)
• BENNING PV 2 je schopen přijímat výsledky měření (sluneční záření, teplota FV modulu/okolní teplota a datum/čas) z měřicího zařízení pro sluneční záření a teplotu BENNING SUN 2 (volitelné, číslo položky 050420) prostřednictvím rádiová komunikace.

Počítačový software BENNING SOLAR Manager (volitelný)

• Počítačový software BENNING SOLAR Manager používaný s BENNING PV 2 umožňuje vytvářet zkušební protokoly a dokumentaci v souladu s normami DIN EN 62446 (VDE 0126-23) a DIN EN 61829 (VDE 0126-24). Naměřené I-V charakteristiky a výkonové charakteristiky zařízení BENNING PV 2 lze převést na standardní zkušební podmínky (STC) a porovnat s nominálními údaji výrobce FV modulů pomocí integrované databáze FV modulů (050423).

Software pro stahování dat BENNING SOLAR

• Stáhnout výsledky měření z BENNING PV 2 ve formátu CSV
• Možnost dalšího zpracování výsledků měření v MS Excel®
• K dispozici ke stažení zdarma

Aplikace BENNING PV Link

• Vyžaduje zařízení Android s rozhraním NFC
• Prezentace naměřené charakteristiky proud-napětí (I-V) a charakteristiky výkon-napětí (F-V) v křivkovém diagramu
• Převod na standardní zkušební podmínky (STC) a porovnání s nominálními charakteristikami poskytovanými Výrobce FV modulů využívající integrovanou databázi FV modulů.
• Dokumentace dat o výkonu FV generátoru včetně Pmpp, Uo/c, Umpp, Is/c, Impp, činitele plnění, teploty a slunečního záření.
• Funkce fotografování pro dokumentaci vad materiálu a identifikaci měřicích bodů.
• Data křivky lze ukládat pro každý projekt a exportovat je jako PDF zprávu e-mailem.
• K dispozici zdarma pro BENNING PV 2 v obchodě Android Playstore.

Rozsah dodávky.

• Přepravní/skladovací taška.
• Měřicí kabely s hrotem sondy (délka = 1,2 m, červená/černá).
• Krokosvorky. (červená/černá)
• Měřicí kabely pro FV systém pro konektor MC4 (červená/černá)
• Měřicí kabely pro FV systém pro konektor Sunclix (červená/černá)
• Stažení softwaru
• Micro USB kabel
• 6 x 1,5 V AA baterie (IEC LR6)

Dokonale doplněno

Pro kompletní měření a dokumentaci FV řetězců a FV modulů v souladu s platnými normami doporučujeme následující volitelné příslušenství:

• Měřič slunečního záření a teploty BENNING SUN 2 (050420)
• BENNING PV 2 je schopen přijímat výsledky měření (sluneční záření, teplota FV modulu / teplota okolí) z měřiče slunečního záření a teploty BENNING SUN 2 prostřednictvím rádiové komunikace. Výsledky měření jsou potřebné pro měření I-V charakteristiky. Pro tento účel musí být BENNING PV 2 spárován s BENNING SUN 2.
• Počítačový software BENNING SOLAR Manager (050423)
• Počítačový software používaný s BENNING PV 2 umožňuje vytvářet zkušební protokoly a dokumentaci v souladu s normami DIN EN 62446 (VDE 0126-23) a DIN EN 61829 (VDE 0126-24). Naměřené I-V charakteristiky a výkonové charakteristiky BENNING PV 2 lze převést na standardní zkušební podmínky (STC) a porovnat s nominálními údaji výrobce FV modulů pomocí integrované databáze FV modulů.
• Teplotní senzor s přísavkou pro BENNING SUN 2 k montáži na zadní stranu FV modulu (050424)
• Držák FV modulu pro BENNING SUN 2 pro bezpečné uchycení k FV modulu (050425)
• Adaptér proudových kleští AC/DC BENNING CC 3 (044038)
• Pro připojení k BENNING PV 2. Naměřené hodnoty proudu AC/DC lze uložit do paměti BENNING PV 2 a načíst.
• Alternativně lze proud každého jednotlivého FV řetězce měřit pomocí stejnosměrných kleští (DC): Doporučujeme digitální proudové kleště BENNING CM 10-PV (proudové měření do 600 A AC/DC, číslo položky 044683), BENNING CM 5-1 (měření proudu do 600 A AC/DC, číslo položky 044066) nebo BENNING CM 2-1 (měření proudu do 400 A AC/DC, číslo položky 044689).
• Měřicí páska BENNING TA 5 40 m, s navijákem a popruhem, pro měření ochranných a spojovacích vodičů, připojení přes bezpečnostní zásuvku/zástrčku 4 mm (044039)
• Zkušební značky „další test“, 300 kusů (756212)
• Taška přes rameno pro BENNING PV 2 (050426), umožňuje práci bez použití rukou na nebezpečných nebo obtížně přístupných měřicích místech.
