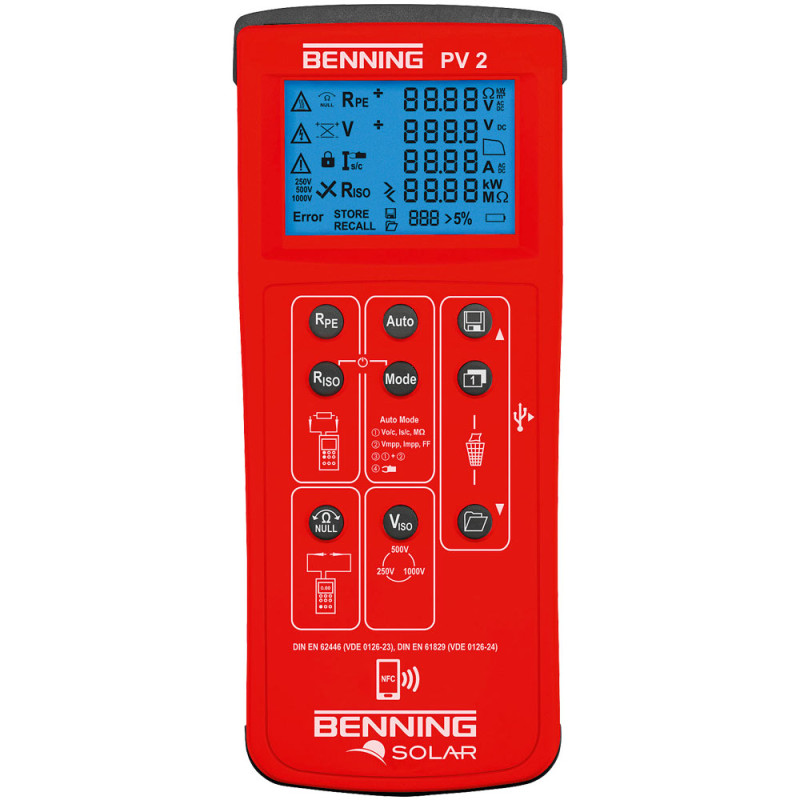

Tester instalacji fotowoltaicznych i analizator charakterystyki krzywej BENNING PV 2

Tester și analizor de curbe caracteristice BENNING PV 2 pentru sisteme fotovoltaice

• Testare în conformitate cu DIN EN 62446 (VDE 0126-23) și DIN EN 61829 (VDE 0126-24)
• Ușoară – operare prin apăsare de buton cu procedură AUTO
• Rapidă – testare în câteva secunde
• Sigură – conectare prin conectori fotovoltaici

Înainte de punerea în funcțiune și în timpul inspecțiilor periodice, sistemul fotovoltaic trebuie testat și documentat pentru o stare tehnică perfectă în conformitate cu DIN EN 62446 (VDE 0126-23). În plus, măsurătorile electrice sunt utile și după lucrările de curățare și întreținere pentru a asigura în continuare funcționarea optimă și cu pierderi reduse a sistemului fotovoltaic.

Testul include un test de continuitate al conexiunilor la masă, măsurarea tensiunii în circuit deschis și a curentului de scurtcircuit și măsurarea rezistenței de izolație dintre conductorii activi (+/-) și masă. BENNING PV 2 este echipat cu cabluri de măsurare fotovoltaice rezistente la contact pentru conectarea directă la toate modulele/șirurile fotovoltaice folosind conectori fotovoltaici standardizați. Procedura automată de testare avertizează în cazul unei polarități CC incorecte și efectuează automat toți pașii necesari pentru o măsurare sigură.

Măsurarea la fața locului a caracteristicii curent-tensiune conform DIN EN 62446 (VDE 0126-23) este o metodă practică pentru evaluarea performanței sistemelor fotovoltaice. Caracteristicile I-V măsurate sunt convertite în condiții standard de testare (STC) folosind instrumente de evaluare, cum ar fi software-ul BENNING SOLAR Manager pentru PC și aplicația BENNING PV Link pentru Android. Aceste caracteristici pot fi apoi comparate cu datele nominale ale modulului fotovoltaic ale producătorului folosind baza de date integrată a modulelor fotovoltaice. Abaterile și performanța redusă sunt identificate clar și pot fi documentate în consecință. În plus, forma caracteristicii I-V oferă informații utile despre starea sistemului fotovoltaic și indică posibile erori.

BENNING PV 2 vă permite să efectuați întregul test în siguranță, fiabil, ușor și rapid. BENNING PV 2 este recomandat pentru utilizarea zilnică de către echipele de service, curățare și întreținere, precum și de către instalatorii de panouri solare și experții autorizați în fotovoltaică.

Caracteristici

• Afișaj clar și lipsit de ambiguitate al tuturor rezultatelor măsurătorilor
• Conexiune sigură la măsurare, chiar dacă sistemul fotovoltaic furnizează energie
• Proceduri automate de testare pentru măsurarea curbei caracteristice cu sau fără test RISO
• Listarea Uo/c, Umpp, Is/c, Impp, factorului de umplere (FF) și RISO cu marcajul „PASS/FAIL”
• Măsurarea rezistenței izolației cu tensiuni de testare de 250 V, 500 V și 1000 V
• Măsurarea separată a rezistenței izolației cu cabluri de testare cu diametrul de 4 mm pentru testarea cablurilor fotovoltaice etc.
• Procedură automată de testare (tensiune în circuit deschis 1000 V DC, curent de scurtcircuit 15 A DC, rezistență de izolație)
• Afișaj automat al polarității tensiunii cu avertizare sonoră/vizuală în caz de polaritate inversă
• Reducerea la zero a cablurilor de testare
• Memorie a rezultatelor măsurătorilor pentru 999 de citiri (șiruri fotovoltaice)
• Interfață USB și software de descărcare BENNING SOLAR Datalogger pentru descărcarea rezultatelor măsurătorilor în format CSV
• Echipat cu un ceas în timp real integrat care adaugă automat data/ora fiecărui proces sau locație de stocare
• Comunicare radio cu dispozitivul opțional de măsurare a radiației solare și a temperaturii BENNING SUN 2
• Software pentru pregătirea certificatelor de testare în MS Excel
• Măsurare ISO cu informații „PASS/FAIL”
• Conexiune directă la toate modulele fotovoltaice standard prin conectori MC4 sau „Sunclix”
• Operare ușoară pentru testare independentă de rețea și mobilă
• Afișaj LCD cu iluminare de fundal
• Oprire automată (reglabil individual de la 1 la 10 minute)
• Teste pot fi efectuate pe module fotovoltaice, șiruri fotovoltaice sau pe întregul sistem fotovoltaic.
• Software opțional BENNING SOLAR Manager pentru PC (cod articol 050423) pentru crearea de rapoarte de testare și documentarea caracteristicilor
• Aplicație gratuită BENNING PV Link (necesită dispozitiv Android cu NFC)

Funcții de măsurare

• Măsurarea rezistenței conductorului de împământare cu un curent de testare de 200 mA
• Măsurarea tensiunii în circuit deschis (Uo/c) a modulelor solare sau a șirurilor fotovoltaice de până la 1000 V CC
• Măsurarea curentului de scurtcircuit (Is/c) utilizând un circuit intern de până la 15 A CC fără niciun risc pentru utilizator
• Măsurarea rezistenței de izolație dintre conductoarele CC scurtcircuitate (+/-) și împământare cu o tensiune de testare reglabilă (250 V, 500 V, 1000 V)
• Măsurare separată a rezistenței izolației bipolare folosind un cablu de testare cu diametrul de 4 mm până la 300 MOhm
• Măsurarea caracteristicii curent-tensiune (I-V) și a caracteristicii de putere (P-V)
• Listarea tensiunii (Umpp), a curentului (Impp) la punctul de putere maximă (mpp) și a factorului de umplere (FF)
• Test funcțional folosind o măsurare a curentului de până la 40 A AC/DC (folosind adaptorul de curent clește BENNING CC 3, cod articol 044038)
• BENNING PV 2 este capabil să primească rezultate ale măsurătorilor (iradiere solară, temperatura modulului fotovoltaic/temperatura ambiantă și data/ora) de la dispozitivul de măsurare a iradierii solare și a temperaturii BENNING SUN 2 (opțional, articol... nr. 050420) prin comunicație radio.

Software BENNING SOLAR Manager pentru PC (opțional)

• Software-ul BENNING SOLAR Manager pentru PC utilizat împreună cu BENNING PV 2 vă permite să creați rapoarte de testare și documentație în conformitate cu DIN EN 62446 (VDE 0126-23) și DIN EN 61829 (VDE 0126-24). Caracteristicile I-V și caracteristicile de putere măsurate ale BENNING PV 2 pot fi convertite în condiții standard de testare (STC) și comparate cu datele nominale ale producătorului modulului fotovoltaic utilizând baza de date integrată a modulelor fotovoltaice (050423).

Descărcați software-ul BENNING SOLAR Datalogger

• Descărcați rezultatele măsurătorilor de la BENNING PV 2 în format CSV
• Posibilitatea de procesare ulterioară a rezultatelor măsurătorilor în MS Excel®
• Disponibil pentru descărcare gratuită

Aplicația BENNING PV Link

• Necesită dispozitive Android cu interfață NFC
• Prezentarea caracteristicii curent-tensiune (I-V) și a caracteristicii putere-tensiune (P-V) măsurate într-o diagramă curbă
• Conversia în condiții standard de testare (STC) și compararea cu caracteristicile nominale furnizate de producătorul modulului fotovoltaic utilizând modulul fotovoltaic integrat Bază de date.
• Documentația datelor de performanță ale generatorului fotovoltaic, inclusiv Pmpp, Uo/c, Umpp, Is/c, Impp, factorul de umplere, temperatura și radiația solară.
• Funcție foto pentru documentarea defectelor de material și identificarea punctelor de măsurare.
• Datele curbei pot fi stocate pentru fiecare proiect și pot fi exportate ca raport PDF prin e-mail.
• Disponibil gratuit pentru BENNING PV 2 în Android Playstore.

Conținutul livrării.

• Geantă de transport/depozitare.
• Cabluri de testare cu vârf de sondă (Lungime = 1,2 m, roșu/negru).
• Cleme de crocodil. (roșu/negru)
• Cabluri de măsurare PV pentru conectorul MC4 (roșu/negru)
• Cabluri de măsurare PV pentru conectorul Sunclix (roșu/negru)
• Descărcare software
• Cablu micro USB
• 6 baterii AA de 1,5 V (IEC LR6)

Perfect completat de

Pentru măsurarea și documentarea completă a șirurilor PV și a modulelor PV în conformitate cu standardele aplicabile, recomandăm următoarele accesorii opționale:

• Dispozitiv de măsurare a iradierii solare și a temperaturii BENNING SUN 2 (050420)
• BENNING PV 2 este capabil să primească rezultate ale măsurătorilor (iradiere solară, temperatura modulului PV / temperatura ambiantă) de la dispozitivul de măsurare a iradierii solare și a temperaturii BENNING SUN 2 prin comunicație radio. Rezultatele măsurătorilor sunt necesare pentru măsurarea caracteristicii I-V. În acest scop, BENNING PV 2 trebuie asociat cu BENNING SUN 2.
• Software-ul BENNING SOLAR Manager pentru PC (050423)
• Software-ul pentru PC utilizat cu BENNING PV 2 vă permite să creați rapoarte de testare și documentație în conformitate cu DIN EN 62446 (VDE 0126-23) și DIN EN 61829 (VDE 0126-24). Caracteristicile I-V și caracteristicile de putere măsurate ale BENNING PV 2 pot fi convertite în condiții standard de testare (STC) și comparate cu datele nominale ale producătorului modulului fotovoltaic folosind baza de date integrată a modulelor fotovoltaice.
• Senzor de temperatură cu ventuză pentru BENNING SUN 2 pentru montare pe spatele modulului fotovoltaic (050424)
• Suport pentru modul fotovoltaic pentru BENNING SUN 2 pentru fixare sigură la modulul fotovoltaic (050425)
• Adaptor clește de curent AC/DC BENNING CC 3 (044038)
• Pentru conectarea la BENNING PV 2. Valorile curentului AC/DC măsurate pot fi stocate în memoria BENNING PV 2 și citite.
• Alternativ, curentul fiecărui șir fotovoltaic individual poate fi măsurat folosind un clește de curent continuu (DC): Recomandăm cleștele de curent digital BENNING CM 10-PV (măsurarea curentului până la 600 A) AC/DC, cod articol 044683), BENNING CM 5-1 (măsurarea curentului până la 600 A AC/DC, cod articol 044066) sau BENNING CM 2-1 (măsurarea curentului până la 400 A AC/DC, cod articol 044689).
• Panglică de măsurare BENNING TA 5 40 m, cu troliu și curea, pentru măsurarea conductorilor de protecție și de legătură, conectare prin priză/ștecher de siguranță de 4 mm (044039)
• Marcatori de testare "next test", 300 bucăți (756212)
• Geantă de umăr pentru BENNING PV 2 (050426), permite lucrul fără mâini la puncte de măsurare periculoase sau dificil de accesat.
