Producător: EMC Prima

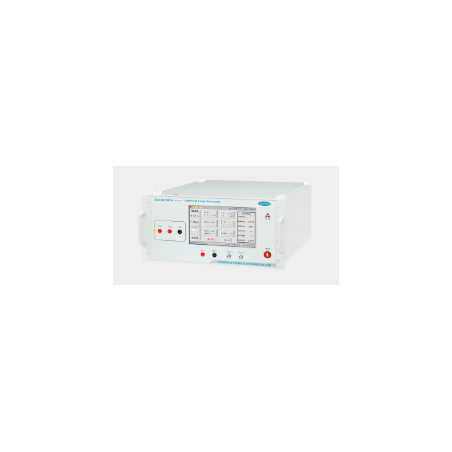

Simulator de supratensiune SUG10/700TB

  • SUG10/700TB

SUG10/700TB este un simulator de supratensiune specializat conceput pentru a îndeplini cerințele de compatibilitate electromagnetică - test de imunitate la supratensiune (SUG). Folosit pentru a evalua performanța liniilor electrice și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie cauzate de întrerupătoare sau de fulgere naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune de testare maximă de până la 10.000 V
  • Ecran tactil color de 10,1 inchi
  • Măsurarea temperaturii și umidității încorporate, ceasul și afișajul de înaltă tensiune în timp real
  • Setare asincronă a unghiului de fază sau reglare liberă de la 0 la 360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Parametri:

Timp de creștere (față)
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

SUG10/700TB este un simulator de supratensiune specializat conceput pentru a îndeplini cerințele de compatibilitate electromagnetică - test de imunitate la supratensiune (SUG). Folosit pentru a evalua performanța liniilor electrice și a conexiunilor interne ale dispozitivelor electrice și electronice atunci când sunt expuse la interferențe tranzitorii de mare energie cauzate de întrerupătoare sau de fulgere naturale.

Caracteristicile dispozitivului:

  • Acceptă testarea pe mai multe canale
  • Comutarea liberă a polarității pozitive și negative
  • Comutarea limbii chineză și engleză cu un singur buton
  • Parametri încorporați conform standardelor internaționale
  • Calitate și durabilitate a construcției de înaltă calitate
  • Tensiune de testare maximă de până la 10.000 V
  • Ecran tactil color de 10,1 inchi
  • Măsurarea temperaturii și umidității încorporate, ceasul și afișajul de înaltă tensiune în timp real
  • Setare asincronă a unghiului de fază sau reglare liberă de la 0 la 360°
  • Comutarea automată a modului de testare la supratensiune la viteză maximă
  • Interfață RJ45 încorporată, telecomandă opțională
  • Sonda diferențială de înaltă tensiune încorporată și transformator de curent pentru măsurarea formei de undă

Respectarea standardelor:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Parametri:

Parametru Valoare
Tensiune în circuit deschis 200V ~ ±10000V ±10%
10 µs ³30%
Durata impulsului 700 µs ³20%
Curentul de scurtcircuit 5A ~ 250A ³10%
Timp de creștere (curent) 5 µs ±20%
Durata (actuală) 320 µs ±20%
Polaritate +, -, +/-, -/+
Impedanța de ieșire 15Ω, 40Ω ±10%
Tensiune de pas 0 ~ 10000V
Interval puls 0 ~ 9999 s
Număr de impulsuri 1 ~ 9999c
Modul de declanșare Manual, extern, interval
Timp de creștere (față)
