Výrobce: EMC Prima

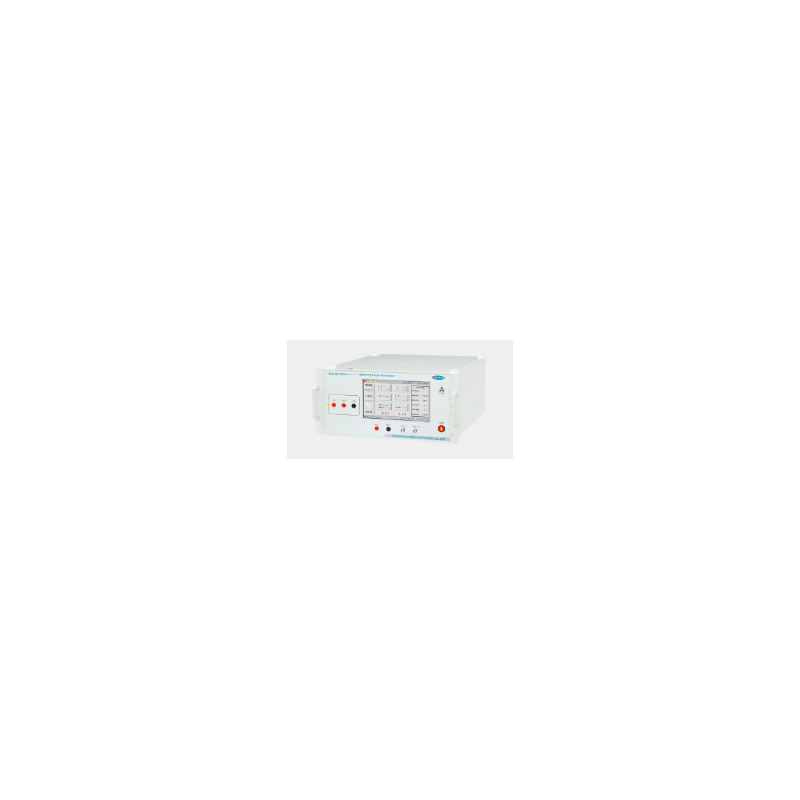

Simulátor přepětí SUG10/700TB

  • SUG10/700TB

SUG10/700TB je specializovaný simulátor přepětí navržený tak, aby splňoval požadavky elektromagnetické kompatibility – test odolnosti proti přepětí (SUG). Používá se k vyhodnocení výkonu elektrického vedení a připojení vnitřních elektrických a elektronických zařízení při vystavení vysokoenergetickému přechodnému rušení způsobenému spínači nebo přirozenými údery blesku.

Funkce zařízení:

  • Podporuje vícekanálové testování
  • Volné přepínání kladné a záporné polarity
  • Přepínání mezi čínštinou a angličtinou jedním tlačítkem
  • Vestavěné parametry vyhovující mezinárodním standardům
  • Vysoce kvalitní kvalita a odolnost
  • Maximální zkušební napětí až 10 000 V
  • 10,1palcový barevný dotykový displej
  • Vestavěné měření teploty a vlhkosti, hodiny a vysokonapěťový displej v reálném čase
  • Asynchronní nastavení fázového úhlu nebo volné nastavení od 0 do 360°
  • Automatické přepínání režimu testu plné rychlosti přepětí
  • Vestavěné rozhraní RJ45, volitelné dálkové ovládání
  • Vestavěná vysokonapěťová diferenciální sonda a proudový transformátor pro měření průběhu

Soulad se standardy:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Parametry:

Doba náběhu (přední)
Parametr Hodnota
Napětí naprázdno 200 V ~ ±10000V ±10 %
10 µs ³30 %
Trvání pulsu 700 µs ³20 %
Zkratový proud 5A ~ 250A ³10 %
Doba náběhu (aktuální) 5 µs ±20 %
Trvání (aktuální) 320 µs ±20 %
Polarita +, -, +/-, -/+
Výstupní impedance 15Ω, 40Ω ±10 %
Krokové napětí 0 ~ 10000 V
Interval pulsu 0 ~ 9999 s
Počet pulzů 1 ~ 9999c
Režim spouštění Ruční, externí, interval
