Производител: EMC Prima

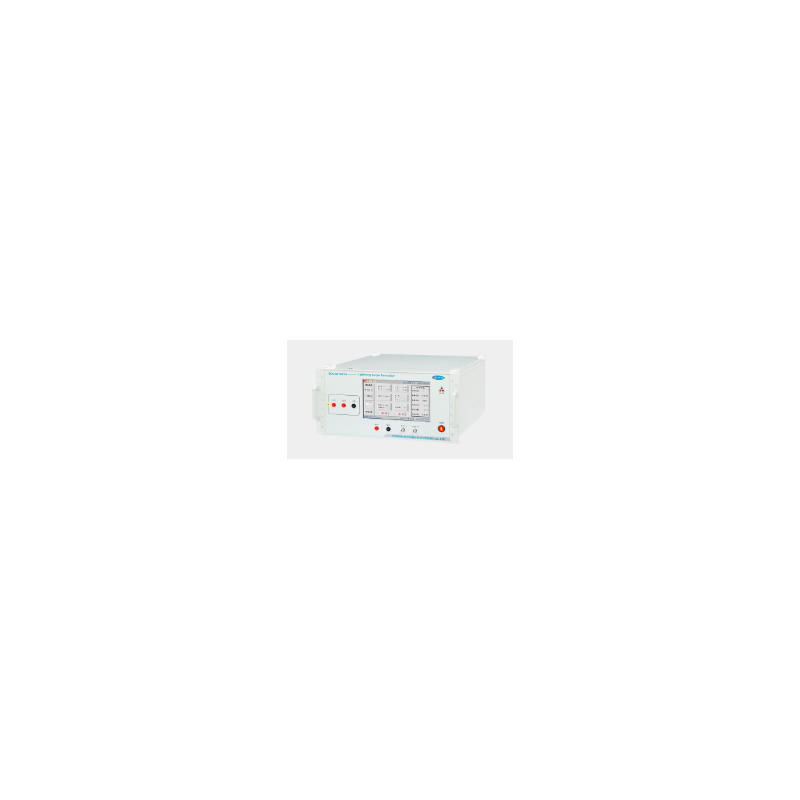

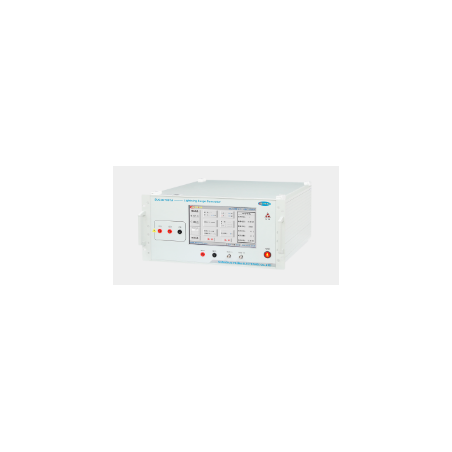

Симулатор на пренапрежение SUG10/700TB

  • SUG10/700TB

SUG10/700TB е специализиран симулатор на пренапрежение, проектиран да отговаря на изискванията за електромагнитна съвместимост - тест за устойчивост на пренапрежение (SUG). Използва се за оценка на ефективността на електропроводи и вътрешни връзки на електрически и електронни устройства, когато са изложени на високоенергийни преходни смущения, причинени от превключватели или естествени мълнии.

Характеристики на устройството:

  • Поддържа многоканално тестване
  • Безплатно превключване на положителен и отрицателен поляритет
  • Превключване на китайски и английски език с един бутон
  • Вградени параметри, съответстващи на международните стандарти
  • Висококачествено качество на изработка и издръжливост
  • Максимално изпитвателно напрежение до 10 000 V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура и влажност, часовник и дисплей за високо напрежение в реално време
  • Асинхронна настройка на фазовия ъгъл или свободна настройка от 0 до 360°
  • Автоматично превключване на режима на тест за пренапрежение при пълна скорост
  • Вграден RJ45 интерфейс, опционално дистанционно управление
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Параметри:

Време на нарастване (отпред)
Параметър Стойност
Напрежение на отворена верига 200V ~ ±10000V ±10%
10 µs ³30%
Продължителност на импулса 700 µs ³20%
Ток на късо съединение 5A ~ 250A ³10%
Време на нарастване (текущо) 5 µs ±20%
Продължителност (текуща) 320 µs ±20%
Полярност +, -, +/-, -/+
Изходен импеданс 15Ω, 40Ω ±10%
Стъпково напрежение 0 ~ 10000V
Импулсен интервал 0 ~ 9999s
Брой импулси 1 ~ 9999c
Режим на задействане Ръчно, външно, интервал
По-малко
