Symulator przepięć SUG10/700TB
Symulator przepięć SUG10/700TB

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

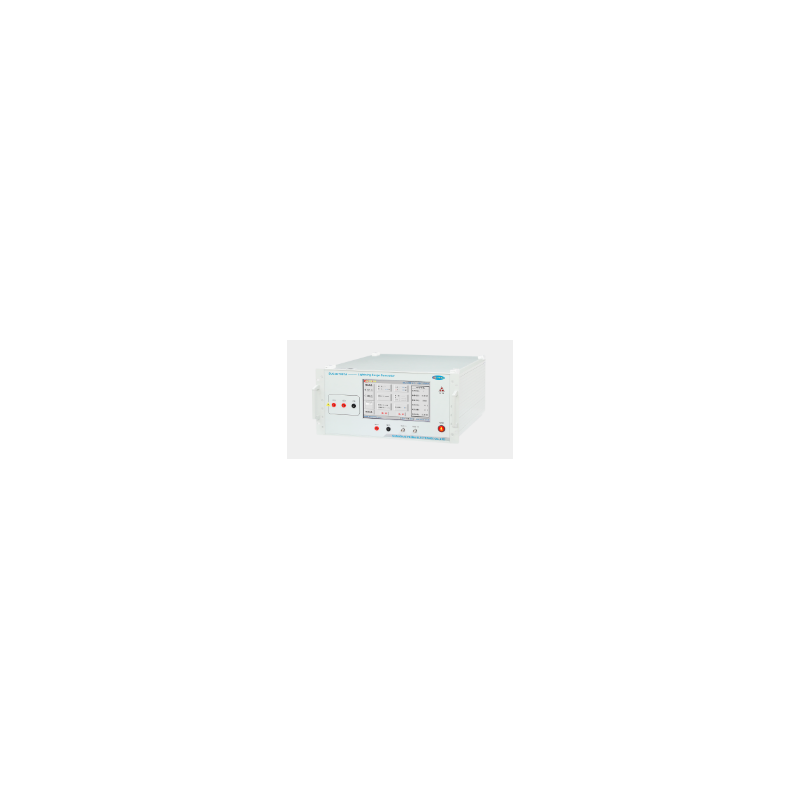

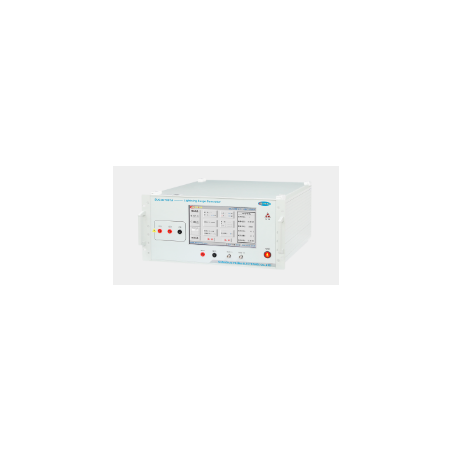

Симулятор перенапруг SUG10/700TB

  • SUG10/700TB

SUG10/700TB – це спеціалізований симулятор перенапруги, розроблений відповідно до вимог електромагнітної сумісності – тест на стійкість до перенапруги (SUG). Використовується для оцінки ефективності ліній електропередач і внутрішніх електричних і електронних з’єднань пристроїв під впливом перехідних перешкод високої енергії, спричинених вимикачами або природними ударами блискавки.

Функції пристрою:

  • Підтримує багатоканальне тестування
  • Вільне перемикання позитивної та негативної полярності
  • Перемикання китайської та англійської мов однією кнопкою
  • Вбудовані параметри, що відповідають міжнародним стандартам
  • Високоякісна збірка та довговічність
  • Максимальна випробувальна напруга до 10 000 В
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вбудоване вимірювання температури та вологості, годинник і високовольтний дисплей у реальному часі
  • Асинхронне налаштування фазового кута або вільне регулювання від 0 до 360°
  • Автоматичне перемикання режиму тестування на повну швидкість
  • Вбудований інтерфейс RJ45, додаткове дистанційне керування
  • Вбудований диференціальний датчик високої напруги та трансформатор струму для вимірювання форми сигналу

Відповідність стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Параметри:

Час наростання (спереду)
Параметр Значення
Напруга холостого ходу 200 В ~ ±10000 В ±10%
10 мкс ³30%
Тривалість імпульсу 700 мкс ³20%
Струм короткого замикання 5A ~ 250A ³10%
Час наростання (поточний) 5 µs ±20%
Тривалість (поточна) 320 µs ±20%
Полярність +, -, +/-, -/+
Вихідний опір 15Ω, 40Ω ±10%
Крок напруги 0 ~ 10000 В
Інтервал імпульсів 0 ~ 9999 с
Кількість імпульсів 1 ~ 9999c
Режим запуску Ручний, зовнішній, інтервальний
