Fabricante: EMC Prima

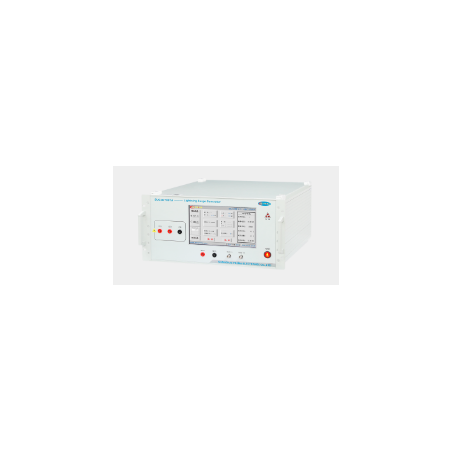

Simulador de sobretensiones SUG10/700TB

  • SUG10/700TB

SUG10/700TB es un simulador de sobretensiones especializado, diseñado para cumplir con los requisitos de compatibilidad electromagnética: prueba de inmunidad a sobretensiones (SUG). Se utiliza para evaluar el rendimiento de líneas eléctricas y conexiones internas de dispositivos eléctricos y electrónicos al exponerse a interferencias transitorias de alta energía causadas por interruptores o rayos naturales.

Características del dispositivo:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba de hasta 10 000 V
  • Pantalla táctil a color de 10,1 pulgadas
  • Medición de temperatura y humedad integrada, reloj y visualización de alta tensión en tiempo real
  • Ajuste asíncrono del ángulo de fase o ajuste libre de 0 a 360°
  • Modo automático de prueba de sobretensión a máxima velocidad Conmutación
  • Interfaz RJ45 integrada, control remoto opcional
  • Sonda diferencial de alta tensión integrada y transformador de corriente para medición de forma de onda

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Parámetros:

Parámetro Valor Tensión de circuito abierto 200 V ~ ±10000 V ±10% Tiempo de subida (frontal) 10 µs ³30% Duración del pulso 700 µs ³20% Corriente de cortocircuito 5 A ~ 250 A ³10% Tiempo de subida (corriente) 5 µs ³20% Duración (corriente) 320 µs ±20% Polaridad +, -, +/-, -/+ Impedancia de salida 15°, 40° ±10% Voltaje de paso 0 ~ 10000 V Intervalo de pulso 0 ~ 9999 s Número de pulsos 1 ~ 9999 c Modo de disparo Manual, externo, intervalo
