Производитель: EMC Prima

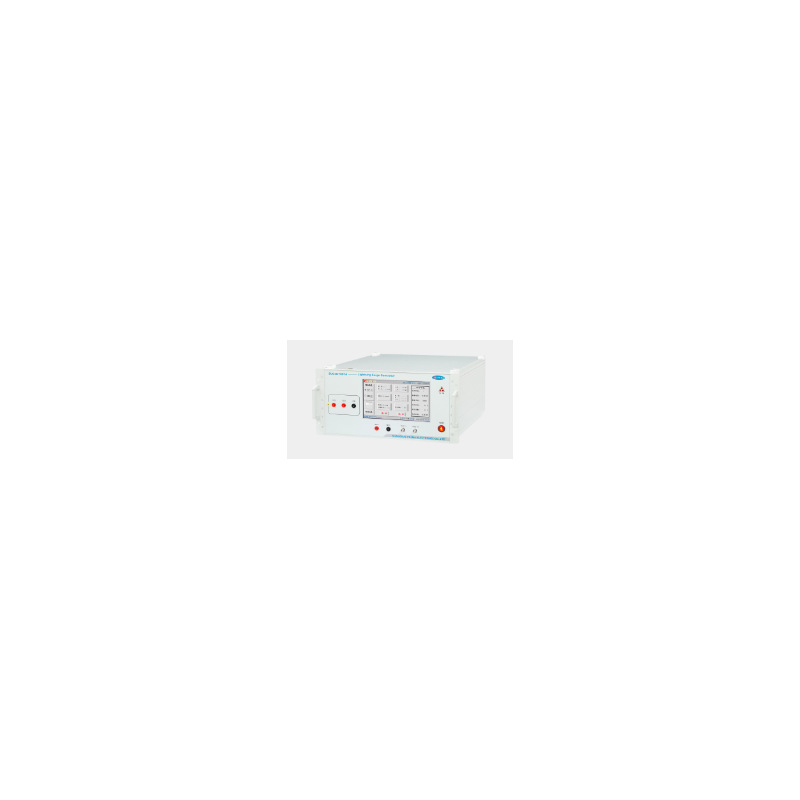

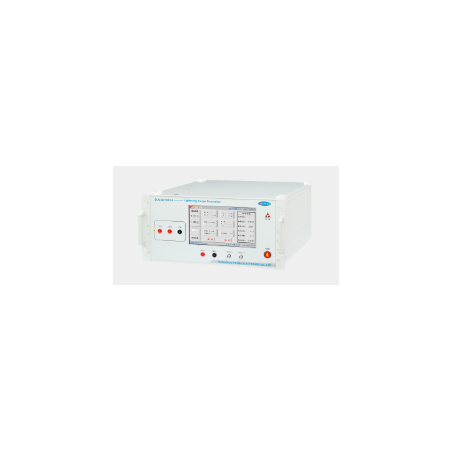

Имитатор перенапряжения SUG10/700TB

  • SUG10/700TB

SUG10/700TB — специализированный имитатор перенапряжений, разработанный для удовлетворения требований электромагнитной совместимости — испытания на устойчивость к перенапряжениям (SUG). Используется для оценки работоспособности линий электропередачи и внутренних электрических и электронных соединений устройств при воздействии мощных переходных помех, вызванных коммутацией или естественными ударами молнии.

Характеристики устройства:

  • Поддержка многоканального тестирования
  • Свободное переключение положительной и отрицательной полярности
  • Переключение китайского и английского языков одной кнопкой
  • Встроенные параметры соответствуют международным стандартам
  • Высокое качество сборки и долговечность
  • Максимальное испытательное напряжение до 10 000 В
  • Цветной сенсорный экран 10,1 дюйма
  • Встроенные функции измерения температуры и влажности, часы и отображение высокого напряжения в режиме реального времени
  • Настройка асинхронного фазового угла или свободная регулировка от 0 до 360°
  • Автоматический режим испытания на импульсное напряжение на полной скорости коммутация
  • Встроенный интерфейс RJ45, опциональное дистанционное управление
  • Встроенный высоковольтный дифференциальный пробник и трансформатор тока для измерения формы сигнала

Соответствие стандартам:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Параметры:

Подъём время (фронт)
Параметр Значение
Напряжение холостого хода 200 В ~ ±10000 В ±10%
10 мкс ³30%
Длительность импульса 700 мкс ³20%
Ток короткого замыкания 5 А ~ 250 А ³10%
Время нарастания (тока) 5 мкс ³20%
Длительность (текущая) 320 мкс ±20%
Полярность +, -, +/-, -/+
Выходное сопротивление 15 Ом, 40 Ом ±10%
Шаг напряжения 0 ~ 10000 В
Интервал импульсов 0 ~ 9999 с
Количество импульсов 1 ~ 9999 с
Режим запуска Ручной, внешний, интервал
Меньше
