Symulator przepięć SUG10/700TB
Symulator przepięć SUG10/700TB

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

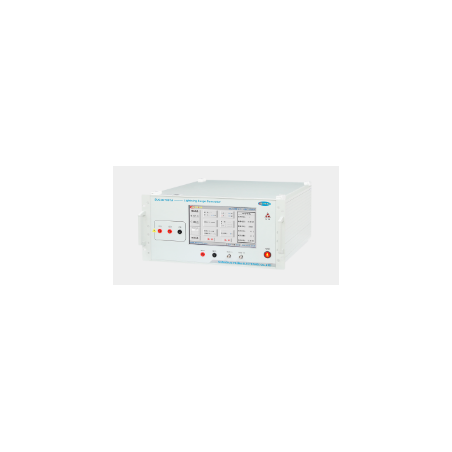

Symulator przepięć SUG10/700TB

  • SUG10/700TB

SUG10/700TB to specjalistyczny symulator przepięć, zaprojektowany w celu spełnienia wymagań kompatybilności elektromagnetycznej — test odporności na przepięcia (SUG). Służy do oceny wydajności linii zasilających i wewnętrznych połączeń elektrycznych i elektronicznych urządzeń, gdy są one narażone na wysokoenergetyczne zakłócenia przejściowe wywołane przez przełączniki lub naturalne wyładowania atmosferyczne.

Cechy urządzenia:

  • Obsługa testów wielokanałowych
  • Dowolne przełączanie biegunowości dodatniej i ujemnej
  • Przełączanie języka chińskiego i angielskiego jednym przyciskiem
  • Wbudowane parametry zgodne z międzynarodowymi normami
  • Wysoka jakość wykonania, trwałość
  • Maksymalne napięcie testowe do 10000 V
  • Kolorowy ekran dotykowy 10,1 cala
  • Wbudowany pomiar temperatury i wilgotności, zegar, wyświetlacz wysokiego napięcia w czasie rzeczywistym
  • Asynchroniczne ustawienie kąta fazowego lub dowolna regulacja 0~360°
  • Automatyczne przełączanie trybu testu przepięć z pełną prędkością
  • Wbudowany interfejs RJ45, opcjonalne zdalne sterowanie
  • Wbudowana sonda różnicowa wysokiego napięcia i przekładnik prądowy do pomiaru przebiegów

Zgodność z normami:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
  • IEC/EN 61010

Parametry:

Parametr Wartość
Napięcie obwodu otwartego 200V ~ ±10000V ±10%
Czas narastania (front) 10 µs ±30%
Czas trwania impulsu 700 µs ±20%
Prąd zwarciowy 5A ~ 250A ±10%
Czas narastania (prąd) 5 µs ±20%
Czas trwania (prąd) 320 µs ±20%
Polaryzacja +, -, +/-, -/+
Impedancja wyjściowa 15Ω, 40Ω ±10%
Napięcie krokowe 0 ~ 10000V
Przerwa między impulsami 0 ~ 9999s
Liczba impulsów 1 ~ 9999c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
