Przycisk awaryjny Exepd Typ AB1-E3
Przycisk awaryjny Exepd Typ AB1-E3

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EXEPD

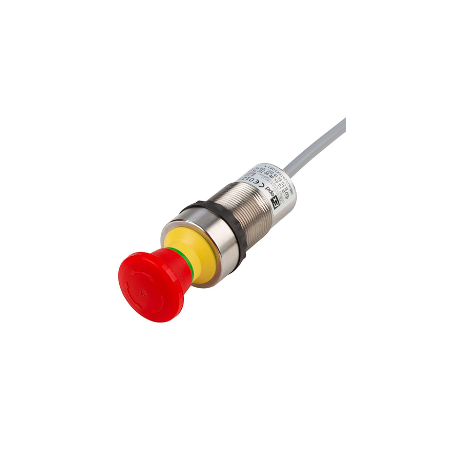

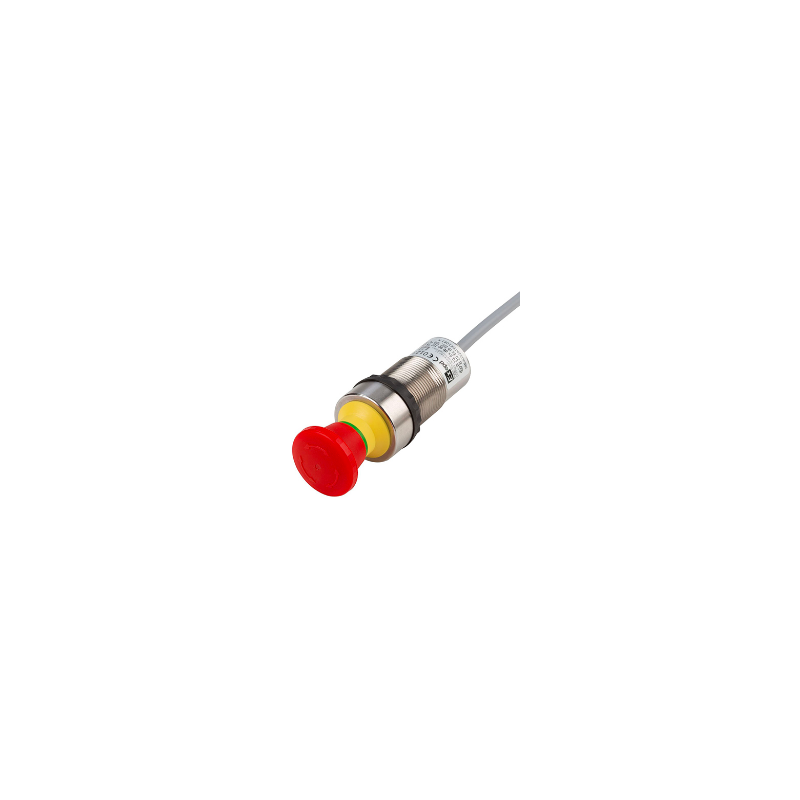

Nouzové tlačítko Exepd Typ AB1-E3

  • AB1-E3
  • zdroj napájení

Tlačítko nouzového zastavení AB1-E3 zajišťuje bezpečné vypnutí strojů a systémů v zónách s nebezpečím výbuchu: zóny 1/2 a 21/22.

Díky použití až tří kontaktů je možné bezpečné zastavení s dodatečnou zpětnou vazbou.

Vysoké krytí IP a nerezové pouzdro odolné proti korozi zaručují dlouhou životnost i v náročných podmínkách prostředí.

CONNECT a ACT – díky schválení jako zařízení lze tlačítko namontovat přímo na přední část stroje v zóně Ex, bez nutnosti další certifikace. Nízká instalační hloubka umožňuje výjimečně prostorově úsporné použití.

Nouzové tlačítko bylo také testováno pro instalaci do certifikovaných ovládacích panelů s ochranou Ex e a Ex t.

Součástí dodávky je plastová pojistná matice.

Celní kód
Kategorie Parametr Hodnota
Ochrana proti výbuchu Typ ochrany II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certifikát IBExU 22 ATEX 1083 X
Okolní teplota -20 °C ... +55 °C
Elektrická data Provozní napětí 230 VAC / 24 VDC (dvojitá izolace)
Spotřeba energie max. 1 A
Elektrická odolnost 10 000 spínacích cyklů
Připojení (AB1-E3) Dráty 6 x 0,5 mm², Ø 6,9 mm
(1) hnědá com 1
(2) modrá NC1
(3) šedá com 2
(4) bílá NC2
(5) černá com 3
(6) oranžová pin 3 (NC nebo NO – v závislosti na konfiguraci)
Mechanická data Materiál pouzdra Nerezová ocel 1.4305
Utěsnění EPDM
Hodnocení ochrany proti vniknutí IP66
Odolnost proti nárazu 7 Nm
Montážní otvor 30,0 ... 30,3 mm / M30 x 1,5
Utahovací moment 8 Nm
Tloušťka stěny pláště 1,0 ... 15,0 mm
Logistická data Hmotnost 350 g (1,5 m kabel)
8536 5007
