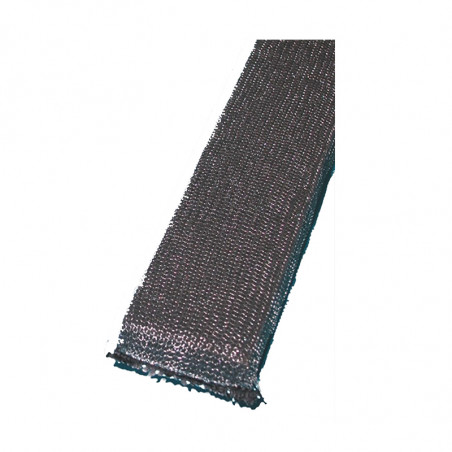

Měkká brusná mřížka těsnění
Měkká brusná mřížka těsnění

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: TEMAS

Měkká brusná mřížka těsnění

3.6 Měkká pletená síťová těsnění

Popis:
Měkká pletená síťová těsnění jsou speciálně navržena pro stínění v aplikacích vyžadujících těsnění s nízkou kompresí. Jedna vrstva speciálního jemného monelového drátu tkaného na polyuretanové pěně s velmi nízkou hustotou poskytuje vynikající kombinaci stínění proti elektromagnetickému rušení a mechanických vlastností. Na vyžádání je k dispozici tlakově citlivé lepicí těsnění (číslo dílu končící na "AD").

Zlepšená flexibilita v kombinaci s těsněním proti prachu a vlhkosti:
  • Vynikající tlumicí vlastnosti
  • Dodává se v jednom kuse na cívkách nebo nařezané na délku a zakončené - dle specifikace zákazníka
  • Nehořlavé dle UL94-HF1
  • Běžné materiály:
    • Pěna s nízkou hustotou (LF)
    • Monelový drát ø 0,09 mm (MO)


Mechanická tolerance:
až 6,4 mm +0,8 -0,8 mm
>6,4 mm +1,2 -1,2 mm

OBDÉLNÍKOVÝ TĚSNĚNÍ

Monel
Číslo materiálu (DIN) 2.4360
Průměr kabelu 0,09 mm
Zkušební těsnění REK.095.095.LF.MO

Elektrický
Frekvence [Hz] Vlna Útlum [dB]
1 M E 120
10 M E 108
100 M E 102
400 M E 98
1 G P 90
Testováno dle MIL STD 285. Komprese těsnění 25 %

JINÉ VELIKOSTI, KONFIGURACE NEBO TĚSNĚNÍ PŘIPRAVENÁ K INSTALACI JSOU VYRÁBĚNY NA ZÁKLADĚ POSKYTNUTÉHO VÝKRESU A JSOU K DISPOZICI NA VYŽÁDÁNÍ.

4,8 6,4
P/N Výška [mm] Šířka [mm]
REK.032.048 3,2 4,8
REK.032.064 3,2 6,4
REK.032.095 3,2 9,5
REK.032.127 3,2 12,7
REK.048.048 4,8
REK.048.064 4,8 6,4
REK.048.095 4,8 9,5
REK.064.064 6,4
REK.064.095 6,4 9,5
REK.064.127 6,4 12,7
REK.095.095 9,5 9,5
REK.095.127 9,5 12,7
REK.127.127 12,7 12,7

Příklad objednávky

REK.048.064.LF.MO.AD je obdélníkové těsnění, 4,8x6,4 mm, 1 vrstva monelového drátu se samolepicím těsněním
