CTSR 1-P proudový převodník
CTSR 1-P proudový převodník

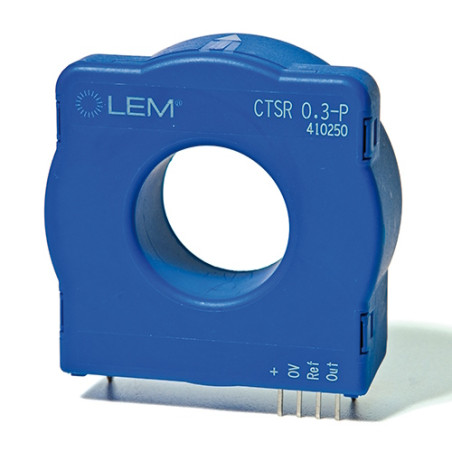

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

CTSR 1-P proudový převodník

  • CTSR 1-P
  • Přesnost 1.9
  • Jmenovitý proud (A) 1
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Měření svodového proudu/Obnovitelné zdroje energie
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 9.5
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Zakrytý

Technické specifikace

Popis

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti
  • Převodník proudu s uzavřenou smyčkou (kompenzovaný)
  • Napěťový výstup
  • Jedno napájecí napětí
  • Izolované plastové pouzdro v souladu s UL 94-V0
  • Montáž na desku plošných spojů
  • Vysoká přesnost
  • Velmi nízký posun odchylky s teplotou
  • Široká apertura (20,1 mm)
  • Vysoká odolnost proti přetížení
  • Vysoký izolační odpor
  • Referenční pin se dvěma režimy: Ref In a Ref Out
  • Demagnetizace a testování funkce
Aplikace
  • Měření zbytkového proudu
  • Měření svodového proudu v beztransformátorových FV střídačích
  • Ochrana fotovoltaických panelů před prvním kontaktem s lidmi
  • Detekce poruch v napájecích zdrojích
  • Symetrická detekce poruch (např. za motorovým střídačem)
  • Detekce svodového proudu v DC zdrojích
  • Měření jednofázového nebo třífázového jmenovitého proudu až ±30 A na kabel (DC nebo AC)
Technické údaje
Parametr Hodnota
Maximální napájení Napětí 7V
Maximální teplota primárního vodiče 110°C
Maximální špičkový výdržný primární proud 3300A
Jmenovitý primární diferenciální proud 1A
Rozsah měření primárního proudu diferenciální -1,7÷1,7A
Jmenovitý primární proud 150A
Sekundární napájecí napětí 5V DC
Výstupní napětí 0÷5V
Provozní teplota okolí -40÷105°C
Teplota Skladovací teplota -50÷105°C
Hmotnost 28g
Spotřeba proudu 17,5mA
Referenční napětí (pro primární proud Ip=0) 2,5V
Externí reference Napětí 2,3÷4V
Jmenovitá citlivost 1,2 V/A
Citlivost na chybu -1,6÷1,6 % (obvykle 0,5 %)
