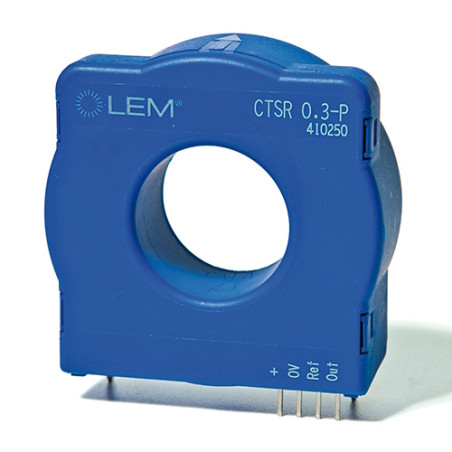

Transductor de corriente CTSR 1-P

  • CTSR 1-P
  • Precisión 1.9
  • Corriente nominal (A) 1
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 5
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Medición de corriente de fuga/Energía renovable
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 105
  • Respuesta en frecuencia (-3dB) [kHz] 9.5
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено

Especificaciones Técnicas

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características Principales
  • Transductor de corriente de lazo cerrado (compensado)
  • Salida de tensión
  • Tensión de alimentación única
  • Carcasa de plástico aislada conforme a UL 94-V0
  • Montaje en placa de circuito impreso
  • Alta precisión
  • Muy baja desviación de la temperatura
  • Amplia apertura (20,1 mm)
  • Alta resistencia a sobrecargas
  • Alta resistencia de aislamiento
  • Referencia de pin con dos modos: Entrada y Salida de Ref.
  • Desmagnetización y pruebas Funciones
Aplicaciones
  • Medición de corriente residual
  • Medición de corriente de fuga en inversores fotovoltaicos sin transformador
  • Protección de paneles fotovoltaicos contra el primer contacto humano
  • Detección de fallos en fuentes de alimentación
  • Detección de fallos simétricos (p. ej., aguas abajo del inversor del motor)
  • Detección de corriente de fuga en fuentes de CC
  • Medición de corriente nominal monofásica o trifásica hasta ±30 A por cable (CC o CA)
Datos técnicos
Parámetro Valor
Tensión máxima de alimentación 7 V
Temperatura máxima del conductor primario 110 °C
Corriente primaria máxima soportada 3300 A
Corriente diferencial primaria nominal 1 A
Rango de medición de corriente primaria diferencial -1,7 ÷ 1,7 A
Corriente primaria Clasificación 150 A
Tensión de alimentación secundaria 5 V CC
Tensión de salida 0 ÷ 5 V
Temperatura ambiente de funcionamiento -40 ÷ 105 °C
Temperatura de almacenamiento -50 ÷ 105 °C
Peso 28 g
Corriente Consumo 17,5 mA
Tensión de referencia (para corriente primaria Ip=0) 2,5 V
Tensión de referencia externa 2,3 ÷ 4 V
Sensibilidad nominal 1,2 V/A
Sensibilidad a errores -1,6 ÷ 1,6 % (normalmente 0,5 %)
