GO 20-SMS proudový převodník
GO 20-SMS proudový převodník

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

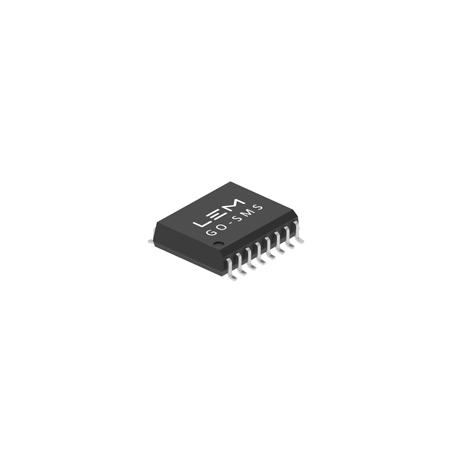

GO 20-SMS proudový převodník

  • GO 20-SMS
  • Přesnost 1.3
  • Jmenovitý proud (A) 20
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Obnovitelná energie/Pohony/Automobilové baterie/Pohon automobilu
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 300
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Technické specifikace

Popis

Řada GO-SMS je integrovaný proudový převodník od společnosti LEM určený pro měření střídavého a stejnosměrného proudu v průmyslových a automobilových aplikacích. Technologie diferenciálního snímání umožňuje převodníku potlačit vnější pole z rušivého prostředí. Patentované algoritmy kompenzace napětí a teploty se používají k dosažení vynikající přesnosti v širokém teplotním rozsahu. Primární vodič (piny 1 až 8) má velmi nízký elektrický odpor 0,75 mΩ (typicky), což zajišťuje vynikající výkon s nízkým ztrátovým výkonem. GO-SMS dokáže měřit trvalé proudy od 30 do 75 A v širokém teplotním rozsahu. Interní a externí obvody pro detekci nadproudu poskytují rychlá, spolehlivá a flexibilní řešení ochrany. Galvanické oddělení mezi primárním a sekundárním vinutím eliminuje potřebu jakékoli další izolace, čímž se snižuje celková zastavěná plocha a náklady systému.

Klíčové vlastnosti
  • Vícerozsahový převodník proudu s otevřenou smyčkou: 75 A
  • Nízký elektrický odpor 0,75 mΩ
  • Dvojité napájecí napětí: 5 V nebo 3,3 V
  • Dvojitá detekce nadproudu
  • Široké pásmo: 300 kHz
  • Žádná magnetická hystereze
  • Celková chyba s teplotou 1%
  • Galvanické oddělení mezi primárním a sekundárním vinutím s 7,4 mm dCl a 7,4 mm dCp
  • Izolované zkušební napětí 4800 V RMS (UL) 62368)
  • Třída AEC-Q-100 1
Aplikace
  • Malé pohony
  • Měniče HVAC
  • Spotřebiče
  • Solární měniče
  • Automobilový a průmyslový průmysl
Technické údaje
Parametr Hodnota
Maximální rozsah měření proudu (RMS) ±50A
Jmenovitý proud (RMS) ±20A
Napájení Napětí 5V
Provozní teplota -40÷125°C
Skladovací teplota -40÷150°C
Maximální teplota spoje 165°C
Maximální výstupní klesající proud 50mA
Maximální zdroj výstupního proudu 25mA
Maximální napájení Napětí 8V
Maximální napájecí napětí na ostatních pinech 6,5V
Napětí elektrostatického výboje (HBM) 2kV
Napětí elektrostatického výboje (CDM) 500V
Tepelný odpor mezi spojem a deskou 9 K/W
Konstantní Čas 1s
Hmotnost 0,4g
Jmenovitý primární proud (RMS) 20A
Rozsah měření primárního proudu -50÷50A
Interní referenční napětí (při primárním proudu Ip=0) 2,5V
Jmenovitá citlivost 40 mV/A
Citlivost na chybu -1÷1%
Méně
Přečtěte si více

Zašlete dotaz
