ГО 20-СМС струјни претварач
ГО 20-СМС струјни претварач

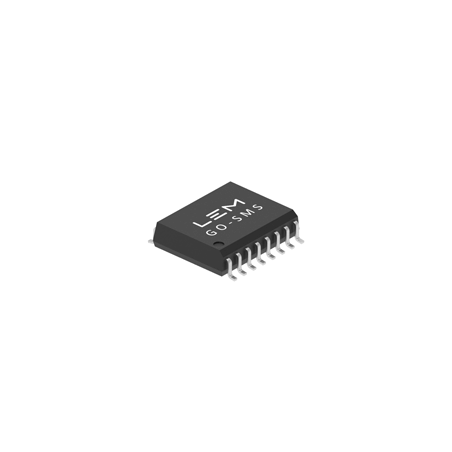

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ГО 20-СМС струјни претварач

  • GO 20-SMS
  • Тачност 1.3
  • Nazivna struja (A) 20
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] SMD
  • Апликација Обновљива енергија/Погони/Аутомобилске батерије/Аутомобилски погон
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 125
  • Фреквентни одзив (-3dB) [kHz] 300
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Техничке спецификације

Опис

Серија GO-SMS је интегрисани струјни претварач компаније LEM, дизајниран за мерење наизменичне и једносмерне струје у индустријским и аутомобилским применама. Технологија диференцијалног мерења омогућава претварачу да одбаци спољна поља из ометајућих окружења. Патентирани алгоритми за компензацију напрезања и температуре користе се за постизање одличне тачности у широком температурном опсегу. Примарни проводник (пинови 1 до 8) има веома низак електрични отпор од 0,75 mΩ (типично), што обезбеђује одличне перформансе са малим расипањем снаге. GO-SMS може да мери континуиране струје од 30 до 75 A у широком температурном опсегу. Интерна и екстерна кола за детекцију прекомерне струје пружају брза, поуздана и флексибилна решења заштите. Галванска изолација између примара и секундара елиминише потребу за било каквом додатном изолацијом, смањујући укупни системски отисак и трошкове.

Кључне карактеристике
  • Вишеопсежни струјни претварач отворене петље: 75 A
  • Ниска електрична отпорност од 0,75 mΩ
  • Двоструки напон напајања: 5 V или 3,3 V
  • Двострука детекција прекомерне струје
  • Широки пропусни опсег: 300 kHz
  • Без магнетне хистерезиса
  • Укупна грешка од 1% са температуром
  • Галванска изолација између примара и секундара са 7,4 mm dCl и 7,4 mm dCp
  • Изоловани испитни напон од 4800 V RMS (UL) 62368)
  • AEC-Q-100 степен 1
Примене
  • Мали погони
  • HVAC инвертори
  • Уређаји
  • Соларни инвертори
  • Аутомобилска и индустријска индустрија
Технички подаци
Параметар Вредност
Максимални опсег мерења струје (RMS) ±50A
Називна струја (RMS) ±20A
Напајање Напон 5V
Радна температура -40÷125°C
Температура складиштења -40÷150°C
Максимална температура споја 165°C
Максимална излазна струја пропадања 50mA
Максимални извор излазне струје 25mA
Максимално напајање Напон 8V
Максимални напон напајања на осталим пиновима 6,5V
Напон електростатичког пражњења (HBM) 2kV
Напон електростатичког пражњења (CDM) 500V
Термички отпор између споја и плоче 9 K/W
Константа Време 1s
Тежина 0,4g
Називна примарна струја RMS 20A
Опсег мерења примарне струје -50÷50A
Интерни референтни напон (при примарној струји Ip=0) 2,5V
Називна осетљивост 40 mV/A
Осетљивост на грешку -1÷1%
