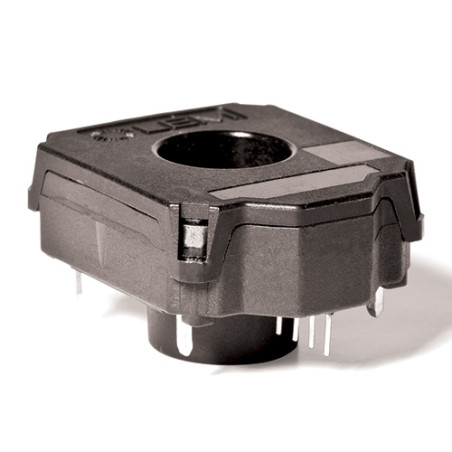

HC5FW 400-S proudový měnič
HC5FW 400-S proudový měnič

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

HC5FW 400-S proudový měnič

  • HC5FW 400-S
  • Přesnost 2
  • Jmenovitý proud (A) 400
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Automobilový pohon/Pohon
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 40
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Řada HC5FW

Popis

Řada HC5FW je navržena pro elektronické měření stejnosměrného, ​​střídavého nebo pulzního proudu ve vysoce výkonných a nízkonapěťových automobilových aplikacích s galvanickým oddělením mezi primárním (vysokovýkonným) obvodem a sekundárním (elektronickým) obvodem. Řada HC5FW nabízí výběr různých rozsahů měření proudu v jednom pouzdře.

Klíčové vlastnosti
  • Hallův převodník s otevřenou smyčkou
  • Aplikace pro nízké napětí
  • Unipolární napájení +5 V DC
  • Výstupní napětí: plný metrický poměr (citlivost a ofset)
  • Vysokorychlostní převodník
  • Dobrá přesnost
  • Dobrá linearita
  • Nízký teplotní drift ofsetu
  • Nízký teplotní drift citlivosti
Technické údaje
Parametr Hodnota
Měření primárního proudu Rozsah ±400A
Jmenovitý stejnosměrný nebo efektivní proud ±400A
Napájecí napětí 5V
Provozní teplota -40÷125°C
Výstupní napětí (analogové) pro: primární proud Ip, napájecí napětí Uc, citlivost G, ofsetové napětí Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Citlivost 5 mV/A
Offsetové napětí 2,5 V
Spotřeba proudu 19 mA
Chyba citlivosti ±0,6 %
Napětí elektrostatického výboje 2 kV
Izolační odpor 500 MΩ
Zatěžovací odpor 10 kΩ
