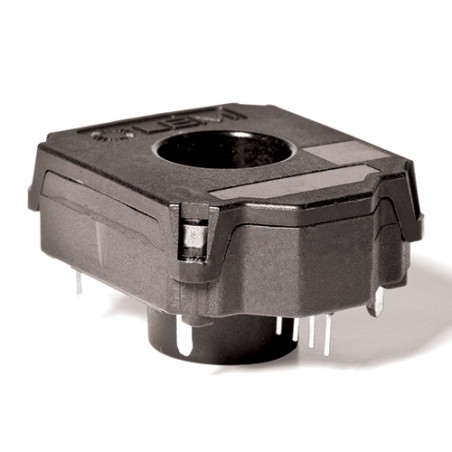

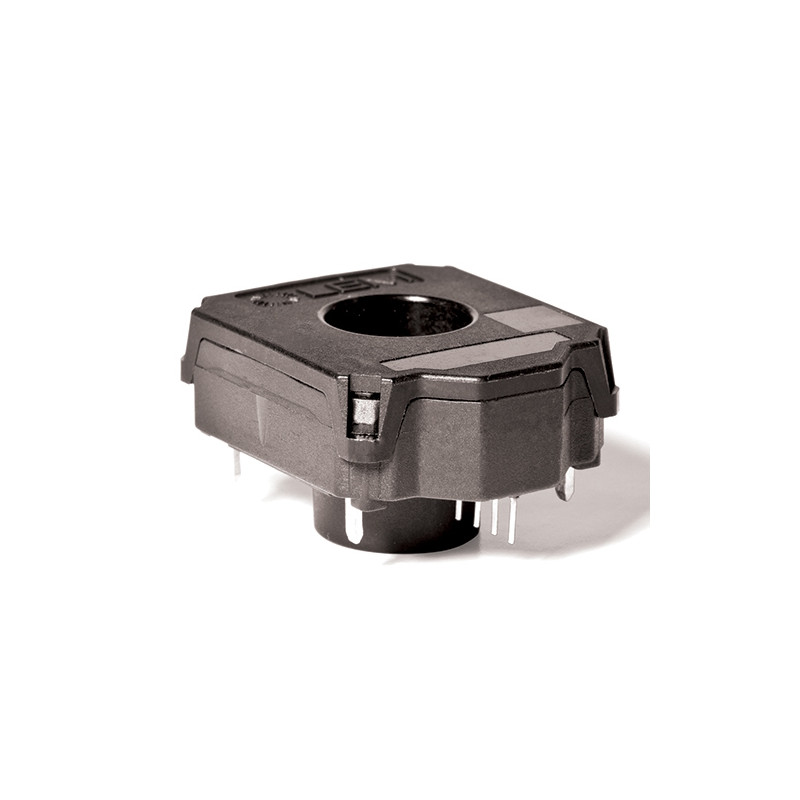

Stromwandler HC5FW 400-S

  • HC5FW 400-S
  • Genauigkeit 2
  • Nennstrom (A) 400
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantrieb/Antrieb
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 125
  • Frequenzgang (-3dB) [kHz] 40
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

HC5FW-Familie

Beschreibung

Die HC5FW-Familie ist für die elektronische Messung von Gleich-, Wechsel- oder Impulsstrom in Hochleistungs-Niederspannungsanwendungen im Automobilbereich mit galvanischer Trennung zwischen dem primären (Hochleistungs-) und dem sekundären (elektronischen) Stromkreis konzipiert. Die HC5FW-Familie bietet verschiedene Strommessbereiche im selben Gehäuse.

Hauptmerkmale
  • Offener Hall-Effekt-Wandler
  • Anwendung mit niedriger Spannung
  • Unipolare +5-V-DC-Stromversorgung
  • Ausgangsspannung: volles metrisches Verhältnis (Empfindlichkeit und Offset)
  • Hochgeschwindigkeitswandler
  • Hohe Genauigkeit
  • Gute Linearität
  • Geringe thermische Offsetdrift
  • Geringe thermische Empfindlichkeitsdrift
Technische Daten
Parameter Wert
Primärstrom Messbereich ±400 A
Nennstrom (Gleichstrom oder Effektivwert) ±400 A
Versorgungsspannung 5 V
Betriebstemperatur -40 bis 125 °C
Ausgangsspannung (analog) für: Primärstrom Ip, Versorgungsspannung Uc, Empfindlichkeit G, Offsetspannung Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Empfindlichkeit 5 mV/A
Offsetspannung 2,5 V
Stromaufnahme 19 mA
Empfindlichkeitsfehler ±0,6 %
Elektrostatische Entladungsspannung 2 kV
Isolationswiderstand 500 MΩ
Lastwiderstand 10 kΩ
Weniger
