HOB 100-P proudový převodník
HOB 100-P proudový převodník

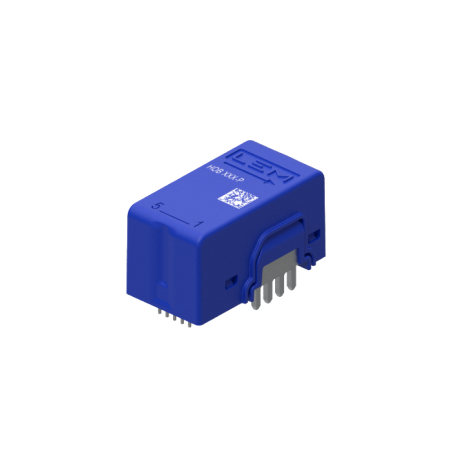

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

HOB 100-P proudový převodník

  • HOB 100-P
  • Přesnost 1.25
  • Jmenovitý proud (A) 100
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Automobilové pohony/napájecí zdroje/obnovitelné zdroje energie/svářečky/automobilové baterie
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 1000
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Vícerozsahový převodník proudu s otevřenou smyčkou
  • Napěťový výstup
  • Jednoduché napájení +5 V
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Nízká spotřeba energie
  • Kompaktní provedení pro montáž na desku plošných spojů THT
  • Kalibrováno ve výrobě
  • Nízký teplotní drift offsetu
  • Izolační mezera > 11 mm
  • Velmi rychlá doba odezvy < 200 ns
  • Vysoká mezní frekvence > 1 MHz

Použití

  • Proměnná Střídavé pohony a servomotory pro regulaci otáček
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Spojovací krabice
  • Solární střídač na stejnosměrné straně střídače (MPPT)
  • Plazmová řezačka, svařování
  • Nabíjecí stanice

Technické údaje

Parametr Hodnota
Maximální napájení Napětí 5,5 V
Maximální teplota primárního vodiče 120 °C
Napětí elektrostatického výboje 2 kV
Napájecí napětí 5 V
Výstupní napětí Uout 0 ÷ 5 V
Provozní teplota -40 ÷ 105 °C
Skladování Teplota -40÷105°C
Hmotnost 30g
Relativní vlhkost 95%
Nadmořská výška 2000m
Jmenovitý efektivní primární proud Ip 100A
Rozsah měření primárního proudu Ipm ±250A
Spotřeba proudu 22mA
Referenční napětí (Výstup) Uref 2,5 V
Rozsah výstupního napětí při proudu Ipm (Uout-Uref) ±2 V
Jmenovitá citlivost 8 mV/A (800 mV pro jmenovitý proud Ip)
Chyba citlivosti ±0,75 %
