Převodník proudu HO 8-NSM
Převodník proudu HO 8-NSM

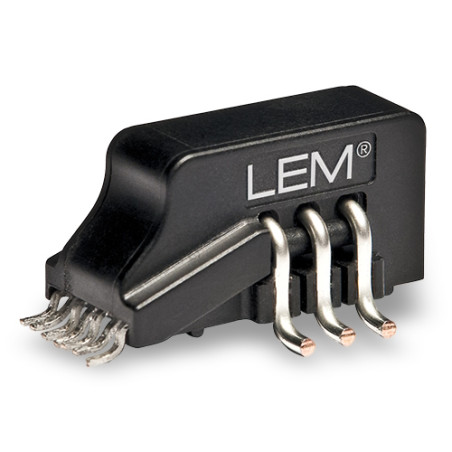

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Převodník proudu HO 8-NSM

  • HO 8-NSM
  • Přesnost 1
  • Jmenovitý proud (A) 8
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Automobilové pohony/napájecí zdroje/obnovitelné zdroje energie/svařovací stroje
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 250
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Určeno pro měření elektronického proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Měření Hallovým jevem
  • Vícerozsahový proudový převodník na desku plošných spojů
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Zkušební napětí izolace 4300 V
  • Nízká spotřeba energie
  • Výjimečně nízký profil 12 mm
  • Jednoduchý napájecí zdroj +5 V
  • Fixní ofset a citlivost
  • Detekce nadproudu 2,63 × Ipn (špičková hodnota)
  • Řízení paměti
  • Malá velikost šetřící místo
  • Pouze jeden design pro široký rozsah primárního proudu
  • Vysoká odolnost vůči vnějším vlivům rušení
  • Vysoký izolační výkon
  • Rychlá odezva

Aplikace

  • Pohony s proměnnou rychlostí střídavého proudu
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace
  • Solární střídač na stejnosměrné straně střídače (MPPT)
  • Spojovací krabice

Technické údaje

Parametr Hodnota
Maximální napájecí napětí 6,5 V
Maximální teplota primárního vodiče 120 °C
Napětí elektrostatického výboje (HBM) 2 kV
Napájecí napětí 5 V DC
Výstupní napětí 0 ÷ 5 V
Provozní Teplota -40÷105°C
Skladovací teplota -40÷105°C
Hmotnost 5g
Jmenovitý primární proud RMS Ip 8A
Rozsah měření primárního proudu ±20A
Spotřeba proudu 19mA
Referenční napětí 2,5V
Externí Referenční napětí 0,5÷2,65V
Rozsah vstupního napětí Uout-Uref ±2V
Jmenovitá citlivost 100 mV/A (800 mV pro jmenovitý proud Ip, napájení 5V)
Chyba citlivosti ±0,5%
