Transducteur de courant HO 8-NSM
Transducteur de courant HO 8-NSM

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

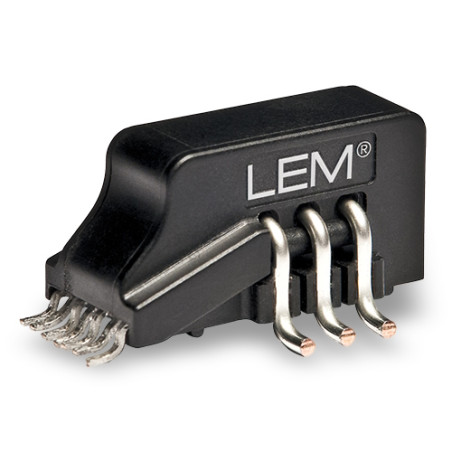

Transducteur de courant HO 8-NSM

  • HO 8-NSM
  • Précision 1
  • Courant nominal (A) 8
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 5
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] SMD
  • Application Systèmes d'entraînement automobile / Alimentations électriques / Énergies renouvelables / Machines à souder
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 105
  • Réponse en fréquence (-3 dB) [kHz] 250
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales

  • Mesure à effet Hall
  • Transducteur de courant multi-gamme pour circuit imprimé
  • Isolation galvanique entre les circuits primaire et secondaire
  • Tension de test d'isolation : 4 300 V
  • Faible consommation d'énergie
  • Profil extrêmement bas : 12 mm
  • Alimentation unique : +5 V
  • Offset et sensibilité fixes
  • Détection de surintensité : 2,63 × Ipn (valeur de crête)
  • Méthode de mémorisation
  • Format compact
  • Conception unique pour une large gamme de courants primaires Plage
  • Haute immunité aux interférences externes
  • Hautes performances d'isolation
  • Réponse rapide

Applications

  • Variateurs de vitesse CA
  • Convertisseurs statiques pour entraînements de moteurs CC
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage
  • Onduleur solaire côté CC (MPPT)
  • Boîte de jonction

Caractéristiques techniques

Paramètre Valeur
Tension d'alimentation maximale 6,5 V
Température maximale du conducteur primaire 120 °C
Tension de décharge électrostatique (HBM) 2 kV
Tension d'alimentation 5 V CC
Tension de sortie 0 à 5 V
Fonctionnement Température -40÷105°C
Température de stockage -40÷105°C
Poids 5 g
Courant primaire nominal RMS Ip 8 A
Plage de mesure du courant primaire ±20 A
Courant de consommation 19 mA
Référence Tension 2,5 V
Tension de référence externe 0,5 à 2,65 V
Plage de tension d'entrée Uout - Uref ±2 V
Sensibilité nominale 100 mV/A (800 mV pour le courant nominal Ip, alimentation 5 V)
Erreur de sensibilité ±0,5 %
