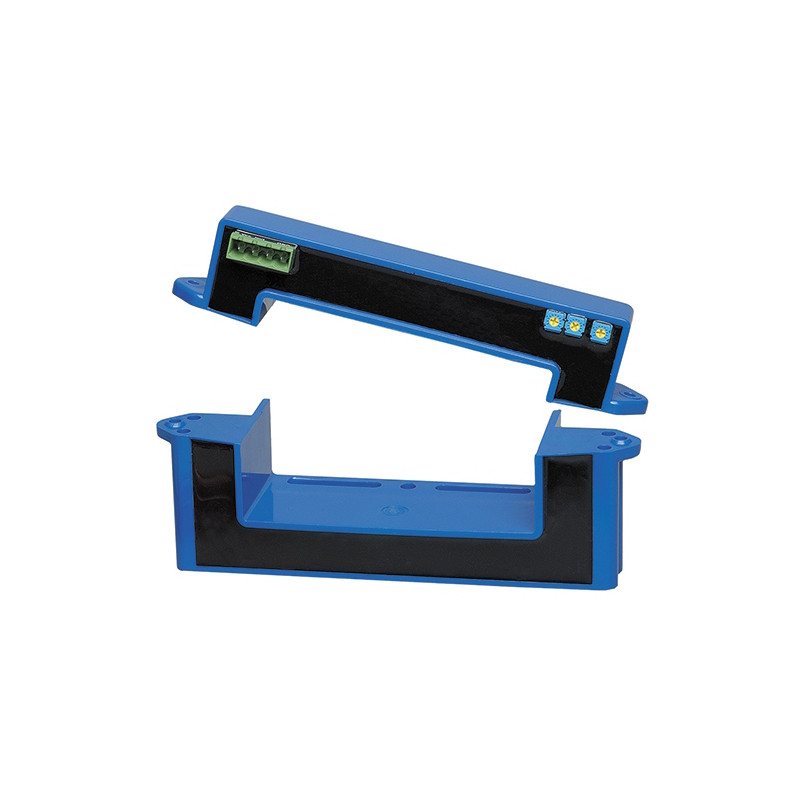

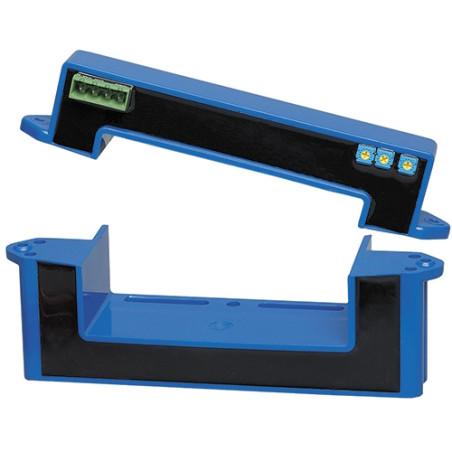

Proudový převodník AHR 2000 B5
Proudový převodník AHR 2000 B5

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník AHR 2000 B5

  • AHR 2000 B5
  • Přesnost 1,00%
  • Jmenovitý proud (A) 2000
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 20...50V DC
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] Panel/Na primární sběrnici
  • Aplikace Automobilové pohony/napájecí zdroje/obnovitelné zdroje energie/automobilové baterie
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 70
  • Frekvenční charakteristika (-3dB) [kHz] 6
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Převodník proudu AHR B5

Pro elektronické měření proudů: stejnosměrných, střídavých, pulzních..., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Vlastnosti

  • Měří stejnosměrné proudy + zkreslené střídavé průběhy
  • Výstup True RMS
  • Montáž na sběrnici nebo do panelu
  • Dělené jádro
  • Izolované plastové pouzdro v souladu s UL 94-V0

Výhody

  • Vysoká izolace mezi primárním a sekundárním obvodem
  • Eliminuje vložené ztráty
  • Snadná instalace.

Použití

  • Střídavé napájecí zdroje nebo motory Senzory True RMS - nejpoužívanější Přesný způsob sledování napájení nebo vstupního výkonu motoru.
  • Zátěže řízené frekvenčním měničem Monitorují výstupní proud frekvenčního měniče pro určení výkonu motoru a zátěže.
  • SCR neboli usměrňovače se spínaným obvodem Přesné měření výstupního proudu.
  • Elektrárny na obnovitelné zdroje energie nebo záložní baterie Nepřetržité sledování stavu pro automatickou detekci/předpovídání poruch.
Řada AHR
Měření Proud
Nominální hodnota 2000 A
Rozsah měření 3000 A
Sekundární jmenovitý signál Napětí
Hodnota sekundárního jmenovitého signálu DC TRMS 0-5V
Primární signál AC + DC
Napájecí napětí Externí unipolární DC
Rozsah napájecího napětí 20 - 50 V
Přesnost 1%
Provozní Teplota -40 °C / 70 °C
Technologie Hallův jev s otevřenou smyčkou
Montáž Na sběrnici, montáž do panelu
Aplikace Automatizace, inteligentní sítě
