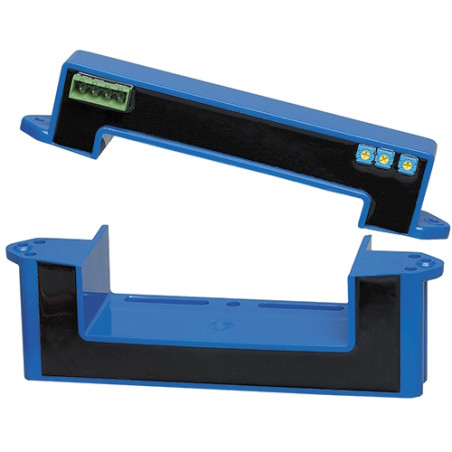

Transductor de corriente AHR 2000 B5
Transductor de corriente AHR 2000 B5

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente AHR 2000 B5

  • AHR 2000 B5
  • Precisión 1,00%
  • Corriente nominal (A) 2000
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 20...50V DC
  • Montaje [THT / SMD / DIN / Panel / En riel principal] Panel/En el bus principal
  • Aplicación Sistemas de accionamiento/alimentación para automóviles/energías renovables/baterías para automóviles
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 70
  • Respuesta en frecuencia (-3dB) [kHz] 6
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Transductor de corriente AHR B5

Para la medición electrónica de corrientes: continuas, alternas, pulsadas..., con aislamiento galvánico entre los circuitos primario y secundario.

Características

  • Mide corrientes CC y formas de onda CA distorsionadas
  • Salida RMS real
  • Montaje en barra o panel
  • Núcleo dividido
  • Carcasa de plástico aislada conforme a UL 94-V0

Ventajas

  • Alto aislamiento entre los circuitos primario y secundario
  • Elimina pérdidas de inserción
  • Fácil instalación.

Aplicaciones

  • Fuentes de alimentación de CA Sensores de verdadero valor eficaz (RMS) para motores: la forma más precisa de monitorear la fuente de alimentación o la potencia de entrada del motor.
  • Cargas controladas por VFD: Monitorean la corriente de salida del VFD para determinar el rendimiento del motor y la carga.
  • SCR o rectificadores de circuito conmutado: Medición precisa de la corriente de salida.
  • Plantas de energía renovable o baterías de respaldo: Monitoreo continuo del estado para detectar/predecir fallas automáticamente.
Serie AHR
Mediciones Corriente
Valor nominal 2000 A
Medición Rango 3000 A
Señal nominal secundaria Voltaje
Valor de la señal nominal secundaria CC TRMS 0-5 V
Señal primaria CA + CC
Voltaje de alimentación CC unipolar externa
Rango de voltaje de alimentación 20 - 50 V
Precisión 1%
Temperatura de funcionamiento -40 °C / 70 °C
Tecnología Efecto Hall de lazo abierto
Montaje En barra colectora, montaje en panel
Aplicaciones Automatización, red inteligente
