Proudový převodník LA 200-P
Proudový převodník LA 200-P

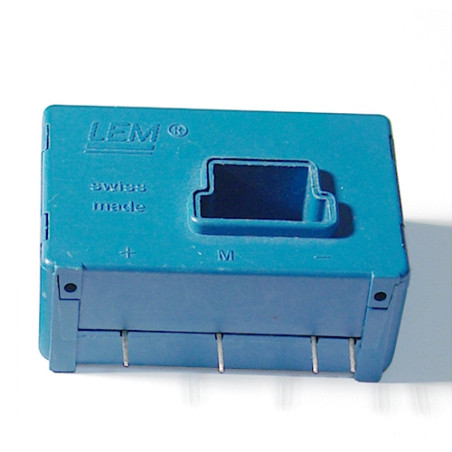

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník LA 200-P

  • LA 200-P
  • Přesnost 0.4
  • Jmenovitý proud (A) 200
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] ±12…15
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Pohony/Napájecí zdroje/Obnovitelné zdroje energie/Svařování
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 85
  • Frekvenční charakteristika (-3dB) [kHz] 100
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta Zakrytý

Popis:

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti:

  • Převodník proudu s uzavřenou smyčkou (kompenzovaný) využívající Hallův jev
  • Izolované plastové pouzdro dle UL 94-V0
  • Vynikající přesnost
  • Velmi dobrá linearita
  • Nízký teplotní drift
  • Optimalizovaná doba odezvy
  • Široká šířka pásma
  • Žádné vložené ztráty
  • Vysoká odolnost vůči vnějšímu rušení
  • Přetížitelnost proudových pohonů

Použití:

  • Střídavé pohony s proměnnou rychlostí a servomotory
  • Statické Měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace

Technické údaje:

Parametr Hodnota
Jmenovitý primární proud RMS 200A
Rozsah měření primárního proudu 0…±300A
Měření odporu při: TA=70°C TA=85°C
RM min RM max RM min RM max
±12V ±200Amax 0 30Ω 0 26Ω
±250Amax 0 8Ω 0 4Ω
±15V ±200Amax 0 60Ω 0 56Ω
±300Amax 0 12Ω 0 8Ω
Jmenovitý sekundární proud (RMS) 100mA
Převodový poměr turbotransformátoru 1:2000
Napájecí napětí (±5 %) ±12…15 V
Spotřeba proudu při UC=±15 V 16 + ISmA
Chyba při IPN, TA=25 °C ±15 V (±5 %) ±0,40 %
±12…15 V (±5 %) ±0,65 %
Frekvenční odezva (-1dB) DC…100kHz
Provozní teplota -40÷85°C
Skladovací teplota -40÷95°C
Odpor sekundárního vinutí při: TA=70°C 76Ω
TA=85°C 80 Ω
Hmotnost 40 g
Méně
Přečtěte si více
218,94 PLN
218,94 PLN Cena brutto / ks
178,00 PLN Čistá cena / ks
S DPH

Dostupnost: Upozorňujeme, že tento produkt není na skladě

Kliknutím na tlačítko „Požádat o dostupnost“ můžete provést předobjednávku a ohlásit svůj zájem o produkt.

Vyprodáno
