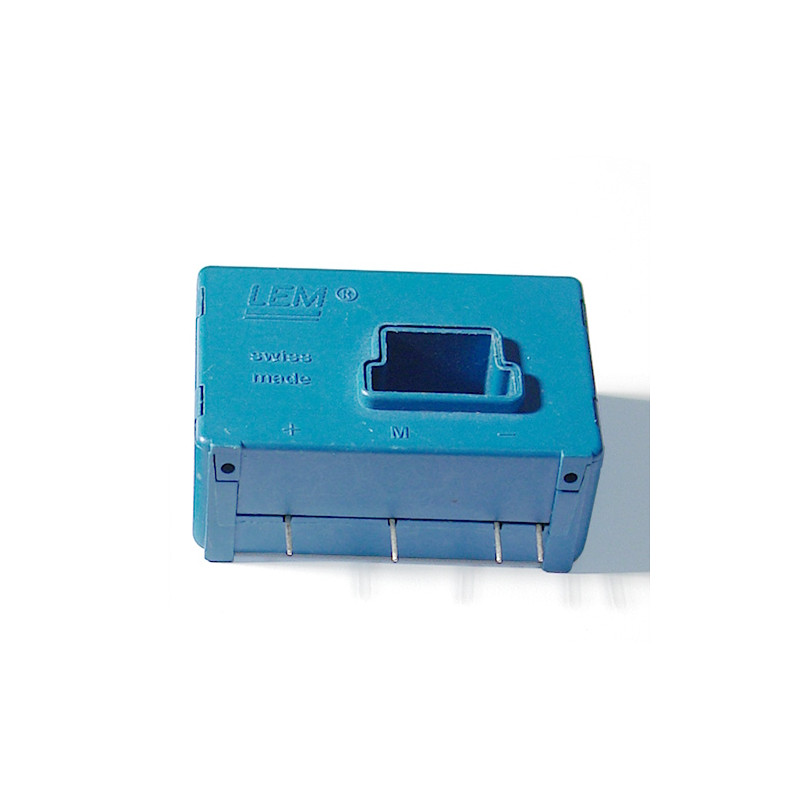

LA 200-P srovės keitiklis
LA 200-P srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LA 200-P srovės keitiklis

  • LA 200-P
  • Tikslumas 0.4
  • Nominali srovė (A) 200
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±12…15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 100
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinės, kintamosios, impulsinės ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

  • Uždaros kilpos (kompensuojamas) srovės keitiklis, naudojantis Holo efektą
  • Izoliuotas plastikinis korpusas pagal UL 94-V0
  • Puikus tikslumas
  • Labai geras tiesiškumas
  • Mažas temperatūros poslinkis
  • Optimizuotas atsako laikas
  • Platus pralaidumas
  • Nėra įterpties nuostolių
  • Didelis atsparumas išoriniams trukdžiams
  • Perkrovos galimybė Srovės pavaros

Taikymo sritys:

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamoms programoms
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Perjungiamojo režimo maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

Parametras Vertė
Nominali pirminė srovė (RMS) 200 A
Pirminės srovės matavimo diapazonas 0…±300A
Varžos matavimas esant: TA = 70°C TA = 85°C
RM min RM maks RM min RM maks
±12 V ±200 A maks. 0 30 Ω 0 26 Ω
±250 A maks. 0 8 Ω 0 4 Ω
±15 V ±200 A maks. 0 60 Ω 0 56 Ω
±300 A maks. 0 12 Ω 0 8 Ω
Nominali antrinė srovė (RMS) 100 mA
Turbo transformatoriaus santykis 1:2000
Maitinimo įtampa (±5 %) ±12…15 V
Srovės suvartojimas, kai UC = ±15 V 16 + ISmA
Klaida, kai IPN, TA = 25 °C ±15 V (±5 %) ±0,40 %
±12…15 V (±5 %) ±0,65 %
Dažnio atsakas (-1dB) NS…100kHz
Darbinė temperatūra -40÷85°C
Laikymo temperatūra -40÷95°C
Antrinės apvijos varža esant: TA=70°C 76Ω
TA=85°C 80 Ω
Svoris 40 g
mažiau
Skaityk daugiau
218,94 PLN
218,94 PLN Bendroji kaina / vnt.
178,00 PLN Grynoji kaina / vnt.
Su mokesčiais

Prieinamumas: Atkreipkite dėmesį, kad šio produkto nėra sandėlyje

Galite pateikti išankstinį užsakymą, užregistruoti susidomėjimą produktu spustelėdami mygtuką „Paklausk dėl prieinamumo“.

Šiuo metu nėra sandėlyje
