Výrobce: Picotest

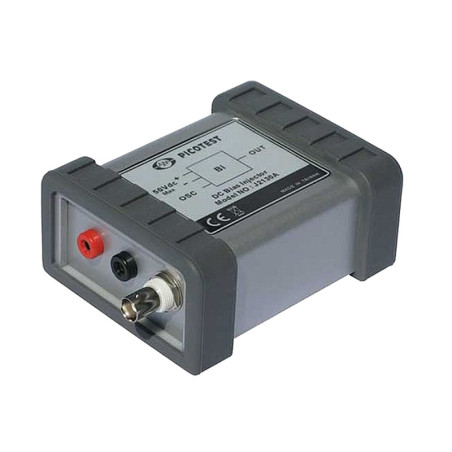

J2130A – Bloker Biasu

  • J2130A – Bloker Biasu 22809

Pokud se analyzátor obvodů používá k měření materiálových veličin, jako je kapacita nebo ESR kondenzátoru, DCR induktoru atd., je důležité zajistit napěťové předpětí. V některých případech mohou tyto veličiny významně záviset na stejnosměrné složce. Obzvláště náchylné jsou kapacity přechodů v polovodičových součástkách, varaktorových diodách a některých keramických kondenzátorech. J2130A je pro tyto účely ideální.



Hlavní vlastnosti

  • Použitelná šířka pásma 10 Hz-10 MHz
  • Nízké ztráty
  • Snadné měření kapacity propojovacích varikapů, varaktorů a dalších
  • Měření závislosti kapacity kondenzátoru na napětí
  • Stanovení parametrů nízkovýkonových tranzistorů a zesilovačů



Jmenovité údaje

Maximální napětí DC 50V
Odpor 10kΩ
Maximální stejnosměrný proud 5mA
Frekvenční odezva 15Hz…40MHz
Provozní teplota 0…50°C
Maximální nadmořská výška 1850m
Celkové maximální diferenciální napětí <50V DC
Celkové maximální napětí <50V AC / 75V DC



Schéma zapojení

J2130A – Schéma zapojení blokátoru předpětí
