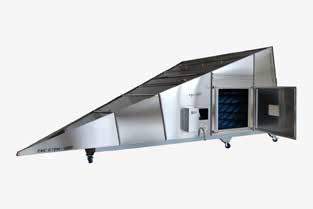

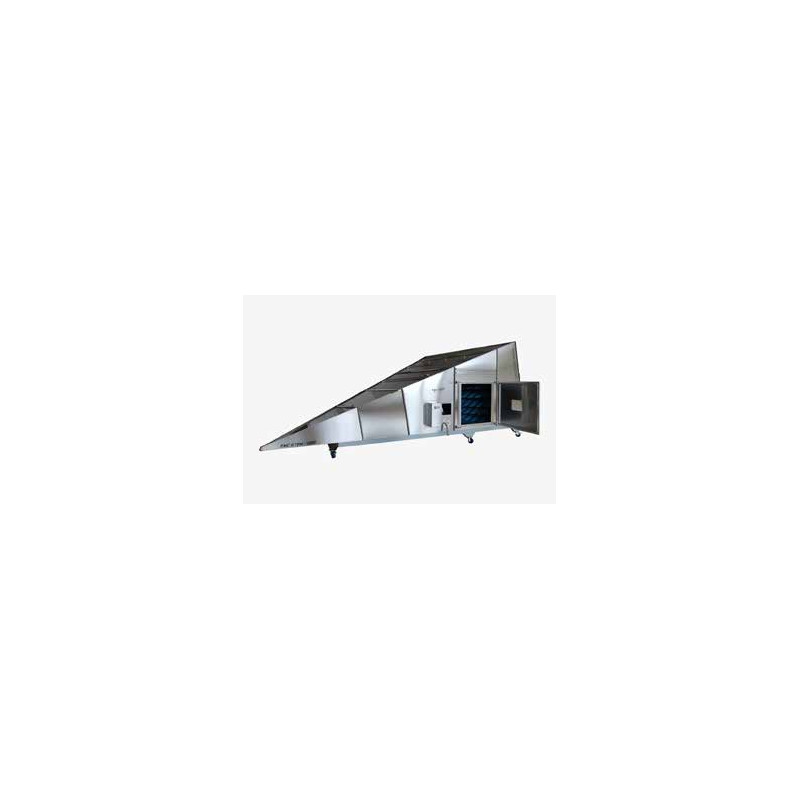

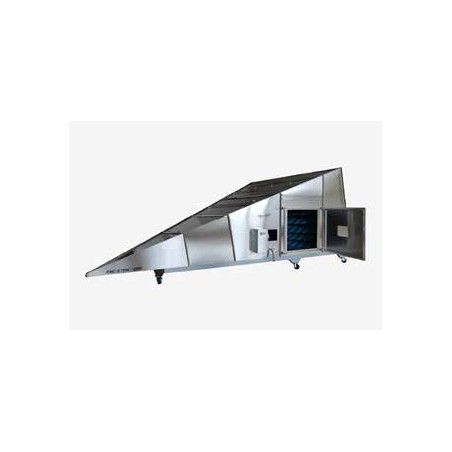

GTEM komory

GTEM komory jsou ekvivalentem TEM vlnovodů s horní frekvenční hranicí rozšířenou do pásma GHz. Toto řešení lze považovat za alternativní měřicí jednotku jak pro měření vyzařovaných emisí, tak pro testy odolnosti, jak stanovují normy rodiny IEC 61000-4. GTEM komory (Giga-hertz Transversal Electro-Magnetic cells) jsou vlnovodné struktury určené pro měření elektromagnetické kompatibility a také pro biomedicínské aplikace. Rozložení elektromagnetického pole v komoře je v TEM režimu. Při šíření se nevyskytuje složka elektrického nebo magnetického pole ve směru šíření vlny, takže složky pole jsou přísně kolmé. Při ideálním rozložení TEM pole pod mezní frekvencí komory (před nástupem vyšších řádů mód) lze rozložení elektromagnetického pole považovat za statické.

HLAVNÍ FUNKCE

• Navrženo a kompletně vyrobeno v Itálii
• Odhlučněná konstrukce z nerezové oceli INOX
• Unikátní kompaktní design
• Optimalizováno pro EMI a EMC
• Silné pole při nízkém vstupním výkonu
• Širokopásmové až do 20 GHz
• Vysoká účinnost stínění; plně konfigurovatelné průchodky a filtry
• Vynikající kvalita za nízké náklady

APLIKACE

• EMI a EMS zařízení
• Testy vyzařování a odolnosti
• Speciálně navrženo pro telekomunikační aplikace
• Biomedicínské a dozimetrické aplikace
• Kalibrace izotropních senzorů
• Test citlivosti přijímače

STANDARDNÍ VERZE (JINÉ NA POPTÁVKU)

• EMC GTM 250 mm
• EMC GTM 500 mm
• EMC GTM 750 mm
• EMC GTM 1000 mm

Zařízení lze podle požadavků uživatele rozšířit o další konektory, zásuvky a filtry. Řada GTEM se vyznačuje vysokou konfigurovatelností a možnostmi volby příslušenství, které uspokojí potřeby laboratoří a testovacích pracovišť. Příklady testů: měření EMI vyzařování, ESD testy (elektrostatické výboje), testy odolnosti vůči RF a testy vedených rušivých emisí a odolnosti.
