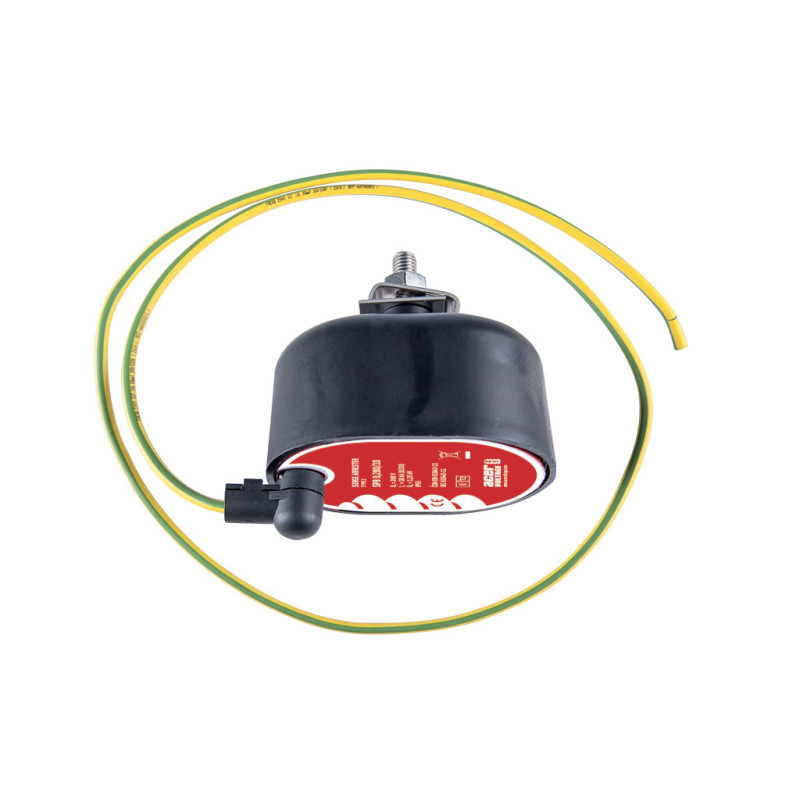

SPB 0,280/10/AlFe - Svodič přepětí - 90106

SPB */10AlFe ** - svodič přepětí pro holé venkovní vedení dle ČSN EN 61643-11 ed.2: 2013 se jmenovitým svodovým proudem svodiče 10 kA a nejvyšším trvalým provozním napětím Uc = 280 V, 440 V, 500 V a 660 V. Poskytuje ochranu před nízkonapěťovými přepětími, v nízkonapěťových nadzemních distribučních sítích chrání elektrická zařízení, přístroje, distribuční transformátorové skříně a snižuje riziko poškození domovních sítí a zařízení k nim připojených v důsledku atmosférických a spínacích přepětí, ve střídavých sítích s frekvencí 48 až 62 Hz. Svodiče přepětí SPB chrání před ničivými účinky elektrických výbojů a spínacích přepětí. Doporučují se k použití v místech chráněných před přímým dotykem, např. umístěním nebo bariérovou ochranou. Svodiče přepětí SPB nevyžadují žádnou údržbu, postačuje vizuální kontrola po bouřkách. Poškození svodiče přepětí v důsledku velkého přepětí je indikováno otevřením červeného krytu ve spodní části pouzdra. Svodiče přepětí lze připojit ke všem typům nadzemního vedení a všem typům vodičů. Instalace na holé vnější vedení se provádí pomocí nerezové svorky M8 a nerezové matice. Provedení a vlastnosti Při trvalém provozním napětí protéká přepěťovou ochranou proud stovek µA, většinou kapacitní. Aktivní složka proudu je zanedbatelná. S rostoucím napětím na svorkách přepěťové ochrany ochrana plynule přechází do vodivého stavu, čímž omezuje všechny typy přepětí. Doba odezvy je velmi krátká (obvykle 25 ns), takže přepěťová ochrana spolehlivě omezuje i strmé bleskové přepětí. Přepěťová ochrana se skládá z plastového pouzdra s připojovacími vodiči, vodotěsného a elektricky izolovaného varistoru zapouzdřeného v silikonové pryži, tepelného odpojovače a signalizačního krytu na spodní straně pouzdra. Další výhodou je snadná instalace. Plastové pouzdro je odolné vůči UV záření a povětrnostním vlivům a samozhášivé – třída V0. Připojovací šrouby a matice jsou vyrobeny z nerezové oceli. Svodič přepětí je vybaven uzemňovacím kabelem s koncovkou, dostupným v zelenožluté nebo černé barvě a v délkách 0,65 m, 0,8 m nebo 1,0 m dle specifikace zákazníka. Na vyžádání jsou k dispozici i jiné délky. Vestavěný odpojovač slouží k odpojení svodiče od sítě v případě přetížení, ke kterému může dojít v důsledku překročení mezních parametrů varistoru (absorpce větší energie, např. v důsledku delšího zvýšení provozního napětí nad Uc, nebo v důsledku vysokého napětí indukovaného úderem blesku v bezprostřední blízkosti). Maximální proud varistoru je 100 kA, 4/10 µs. Dvěma po sobě jdoucími impulsy 65 kA, 4/10 µs může teplota varistoru dosáhnout hodnoty, která odpojí odpojovač. Odpojení je signalizováno otevřením červeného krytu na spodní straně krytu svodiče přepětí. Během průrazu varistoru (např. při překročení maximálního proudu strmě rostoucím impulzem) může být varistor samotný vytržen z pouzdra zkratovým proudem, aniž by došlo k poškození nebo poškození vnějšího pláště svodiče přepětí. Tím je zajištěno, že se beznapěťový svodič přepětí odpojí od sítě, aniž by došlo k poškození okolních součástí (s výjimkou spodní části skříně) nebo k přeskoku mezi přípojnicemi v rozvaděči. Odpojení je opět signalizováno otevřením krytu na spodní části skříně. Při použití izolované svorky zůstávají všechny živé součásti izolované a chráněné před přímým kontaktem. Požadavky na přepravu, manipulaci a skladování Jednotlivé svodiče přepětí jsou baleny v polyetylenových sáčcích a dodávány v jednorázových kartonových krabicích. Jiné možnosti balení jsou k dispozici na vyžádání. Svodiče přepětí jsou skladovány v kartonových krabicích v krytých skladech při teplotách mezi -30 °C a +30 °C. Jako hasicí prostředek lze použít pěnu nebo vodu. Během přepravy s nimi manipulujte opatrně, abyste nepoškodili kartonový obal. Dopad na životní prostředí Během přepravy, manipulace, skladování a používání výrobku nehrozí žádné riziko negativního dopadu na životní prostředí. Poškozené výrobky by měly být odvezeny na skládku. Katalogové číslo odpadu: 07 02 99.
