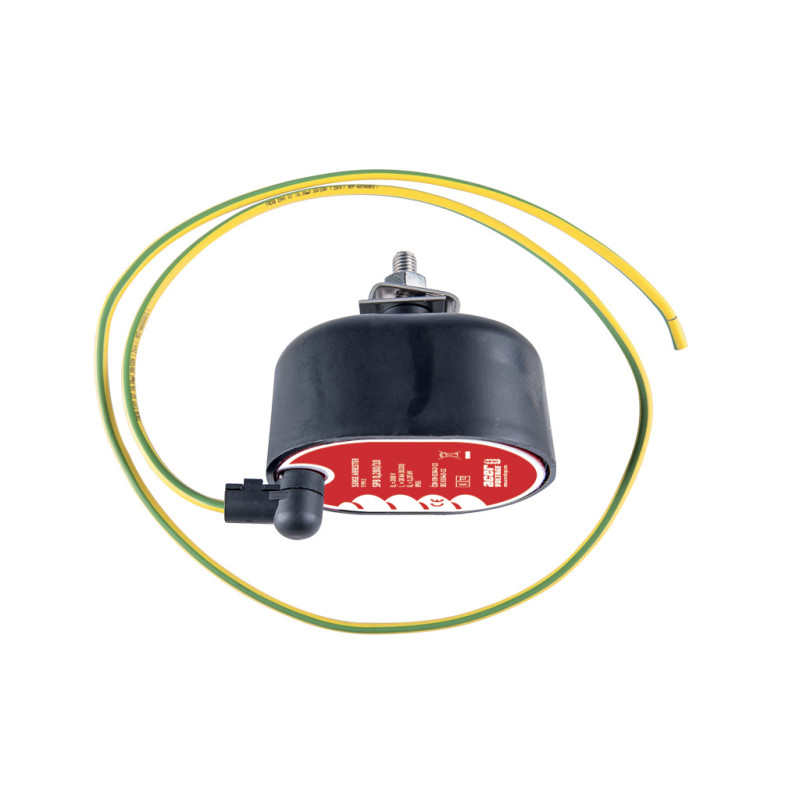

SPB 0,280/10/AlFe - Túlfeszültség-levezető - 90106

SPB */10AlFe ** - túlfeszültség-levezető csupasz szabadvezetékekhez a ČSN EN 61643-11 ed.2: 2013 szabvány szerint, 10 kA névleges levezetőárammal és Uc = 280 V, 440 V, 500 V és 660 V legnagyobb folyamatos üzemi feszültséggel. Védelmet nyújt a kisfeszültségű túlfeszültségek ellen, kisfeszültségű szabadvezetéki elosztóhálózatokban védi az elektromos készülékeket, műszereket, elosztó transzformátorszekrényeket, és csökkenti a lakossági hálózatok és a hozzájuk csatlakoztatott készülékek károsodásának kockázatát a légköri és kapcsolási túlfeszültségek miatt, 48-62 Hz frekvenciájú váltakozó áramú hálózatokban. Az SPB túlfeszültség-levezetők védenek az elektromos kisülések és a kapcsolási túlfeszültségek romboló hatásai ellen. Használatuk közvetlen érintkezéstől védett helyeken ajánlott, pl. helyi vagy elválasztó védelemmel. Az SPB-k nem igényelnek karbantartást; villámcsapások utáni vizuális ellenőrzés elegendő. A túlfeszültség-levezető nagy túlfeszültség miatti sérülését a ház alján található piros fedél felnyílása jelzi. Az SPB-k mindenféle szabadvezetékhez és mindenféle vezetőhöz csatlakoztathatók. A csupasz külső vezetékekre történő telepítés rozsdamentes acél M8-as csatlakozóval és rozsdamentes acél anyával történik. Kivitel és jellemzők Folyamatos üzemi feszültség mellett több száz µA áram folyik át a túlfeszültség-védőn, többnyire kapacitív. Az áram aktív összetevője elhanyagolható. Ahogy a túlfeszültség-védő csatlakozóin a feszültség növekszik, a védő simán átmegy vezető állapotba, korlátozva mindenféle túlfeszültséget. A válaszidő nagyon rövid (jellemzően 25 ns), így a túlfeszültség-védő megbízhatóan korlátozza még a meredek villámlásokat is. A túlfeszültség-védő egy csatlakozóvezetékekkel ellátott műanyag házból, egy vízálló és elektromosan szigetelt, szilikon gumiba ágyazott varisztorból, egy hőkapcsolóból és a ház alján található jelzőfedélből áll. További előny a könnyű telepítés. A műanyag ház UV- és időjárásálló, valamint önkioltó – V0 osztályú. A csatlakozócsavarok és anyák rozsdamentes acélból készültek. A túlfeszültség-levezető földelőkábellel és csatlakozóval van felszerelve, amely zöld-sárga vagy fekete színben, 0,65 m, 0,8 m vagy 1,0 m hosszúságban kapható, a vevő igényei szerint. Kérésre más hosszúságok is elérhetők. A beépített leválasztó a levezető hálózatról való leválasztására szolgál túlterhelés esetén, amely a varisztor határértékeinek túllépése következtében fordulhat elő (nagyobb energiafelvétel, pl. az üzemi feszültség Uc feletti tartós növekedése, vagy a közvetlen közelben villámcsapás által indukált nagyfeszültség miatt). A varisztor maximális árama 100 kA, 4/10 µs. Két egymást követő 65 kA, 4/10 µs impulzus esetén a varisztor hőmérséklete elérheti azt az értéket, amely leválasztja a leválasztót. A leválasztást a túlfeszültség-levezető házának alján található piros fedél kinyitása jelzi. Varisztor leszakadása esetén (pl. amikor egy meredeken emelkedő impulzus túllépi a maximális áramot), maga a varisztor is leszakadhat a rövidzárlati áram hatására a ház hüvelyéről anélkül, hogy a túlfeszültség-levezető külső burkolata megsérülne vagy megsérülne. Ez biztosítja, hogy a feszültségmentes túlfeszültség-levezető leváljon a hálózatról anélkül, hogy a környező alkatrészek (a ház alsó részének kivételével) károsodnának, vagy a kapcsolószekrényben lévő sínek között átütést okoznának. A leválasztást a ház alsó részén található fedél kinyitása ismét jelzi. Szigetelt csatlakozó használata esetén minden élő alkatrész szigetelve és védve marad a közvetlen érintkezéstől. Szállítási, kezelési és tárolási követelmények Az egyes túlfeszültség-levezetők polietilén zacskókban vannak csomagolva, és eldobható kartondobozokban szállítják. Kérésre más csomagolási lehetőségek is rendelkezésre állnak. A túlfeszültség-levezetőket kartondobozokban, fedett raktárakban tárolják -30°C és +30°C közötti hőmérsékleten. Oltóanyagként hab vagy víz használható. Szállítás közben óvatosan kezelje őket, hogy elkerülje a kartoncsomagolás károsodását. Környezeti hatás A termék szállítása, kezelése, tárolása és használata során nincs negatív környezeti hatás kockázata. A sérült termékeket hulladéklerakóba kell vinni. Hulladékkatalógus-szám: 07 02 99.
