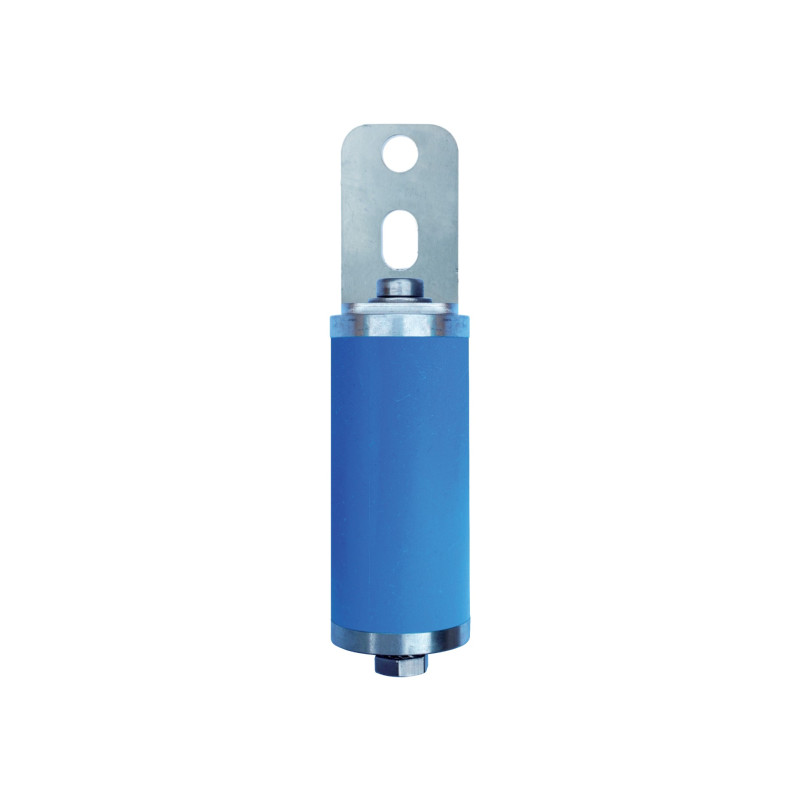

P400GI - Alacsony feszültségkorlátozó - 50803/I

P250GI és P400GI - új típusú 1-es típusú VLD-F kisfeszültségű túlfeszültség-levezetők, amelyek megfelelnek a ČSN EN 50122-1 2. kiadás: 2011 szabvány követelményeinek, és a vasúti vontatási áramellátó rendszerek nem normál esetben feszültség alatt álló fém alkatrészeinek védelmére szolgálnak, egyen- vagy váltakozó feszültséggel táplált járművekben. Hatékony védelmet nyújtanak azoknak a személyeknek, akik villámcsapás vagy felsővezeték-kimaradás esetén érintkezésbe kerülhetnek ezekkel az alkatrészekkel. A levezető nagy belső ellenállással rendelkezik, ha az alkalmazott feszültség kisebb, mint a megadott névleges UV DC érték, és vezetővé válik, ha ezt a szintet túllépi. A felsővezeték-ellátás élő része és a visszatérő vezetékhez véletlenül csatlakoztatott vezető alkatrész közötti csatlakozásból eredő hiba esetén a levezető a tápellátás vezetésével és leválasztásával véd a nem megengedett érintési feszültség ellen. A ČSN EN 50122-1 2. kiadás: 2011 szabvány szerint. 2: 2011, ez a típusú levezető elsősorban a védett rész és a vontatási vezetékek visszatérő hálózata közötti csatlakozáshoz, vagy egy áramszedő területén ajánlott, amely érintkezhet egy vezetővel vagy egy sérült áramszedővel; valamint egy árboc tartószerkezetein, amelyek szigetelési hiba következtében feszültség alatt lehetnek. Amikor az alkalmazott feszültség ismét a névleges szint alá esik, a levezető visszatér nem vezető állapotba. A P250GI (P400GI) funkcionális része egy speciális, gázzal töltött villámhárító, amelynek rövidített válaszideje 20 ns, és három egymást követő 50 kA-es villámcsapásra van méretezve (10/350). A beépített villámhárító munkaterét technikailag kifinomult hardvervédelemmel látták el, az úgynevezett A-hibabiztos modul biztosítja az automatikus átmenetet rövidzárlati üzemmódba 500 A DC (AC) feletti tartós túlterhelés esetén. A termék beépített konzollal van ellátva, amely lehetővé teszi a levezető közvetlen rögzítését egy védett fémszerkezetre (oszlop, fal vagy karima). Javasolt függőleges szerelési helyzet, a konzollal felfelé. A levezetőt aktiválhatja egy túlfeszültség-áram, vagy a védett fémszerkezet és a megszakadt vontatóvezeték érintkezése következtében folyó áram. Ilyen esetben 250 V-nál (a P250GI-re vonatkozik) vagy 400 V-nál (a P400GI-re vonatkozik) nagyobb potenciálkülönbség keletkezik ezen alkatrészek között. A beépített villámhárító azonnal kiold (a válaszidő jellemzően 20 ns), és átmenetileg vezető módon összeköti mindkét alkatrészt (a P250GI (P400GI) villámhárító tipikus belső ellenállása 0,001÷0,002 Ω). Ez az átmeneti jelenség automatikusan megszűnik a védett szerkezet és a visszatérő hálózat közötti potenciálkiegyenlítés révén, amikor a villámhárító gázcsere következtében automatikusan kiold.
