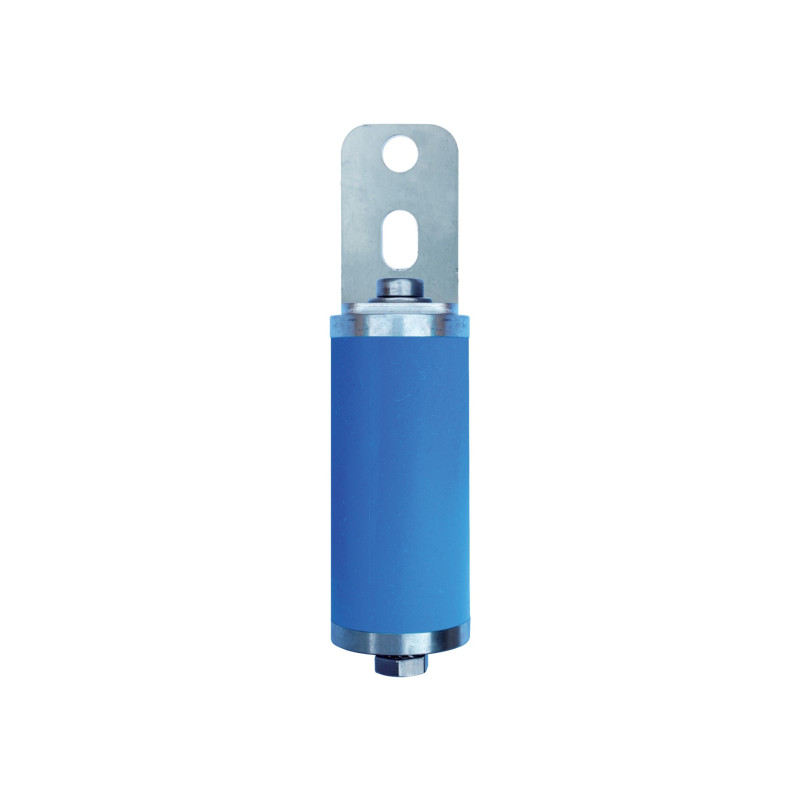

P400GI - Žemos įtampos ribotuvas - 50803/I

P250GI ir P400GI – naujo tipo 1 tipo VLD-F žemos įtampos viršįtampių ribotuvai, atitinkantys ČSN EN 50122-1 2 leidimas: 2011 reikalavimus, skirti apsaugoti neįprastai įtampą turinčias geležinkelio traukos maitinimo šaltinių metalines dalis, maitinamas nuolatine arba kintama įtampa. Jie naudojami efektyviai apsaugoti asmenis, kurie gali prisiliesti prie šių dalių žaibo smūgio ar kontaktinio tinklo gedimo atveju. Iškroviklis turi didelę vidinę varžą, kai tiekiama įtampa yra mažesnė už nurodytą vardinę vertę UV DC, ir laidus, kai šis lygis viršijamas. Įvykus gedimui dėl kontaktinio tinklo maitinimo šaltinio dalies ir laidžios dalies, atsitiktinai prijungtos prie grįžtamosios linijos, sujungimo, iškroviklis apsaugo nuo neleistinos prisilietimo įtampos, pravesdamas ir atjungdamas maitinimo šaltinį. Pagal ČSN EN 50122-1 2 leidimas: 2011 reikalavimus. 2: 2011, šio tipo žaibo iškroviklis pirmiausia rekomenduojamas jungtims tarp saugomos dalies ir traukos linijų grįžtamojo tinklo arba srovės rinktuvo srityje, kur jis gali liestis su laidininku arba pažeistu srovės rinktuvu; taip pat ant stiebo laikančiųjų konstrukcijų, kurios gali būti įjungtos po izoliacijos gedimo. Kai tiekiama įtampa vėl nukrenta žemiau vardinio lygio, iškroviklis grįžta į nelaidžią būseną. Funkcinė P250GI (P400GI) dalis yra specialus dujomis užpildytas žaibo iškroviklis, kurio sutrumpintas atsako laikas yra 20 ns, skirtas trims iš eilės einantiems 50 kA žaibo impulsams (10/350). Įmontuoto žaibo iškroviklio darbo kamera aprūpinta techniškai sudėtinga aparatine apsauga, vadinamuoju A tipo apsauginiu moduliu, užtikrinančiu automatinį perėjimą į trumpojo jungimo režimą, jei ilgalaikė perkrova viršija 500 A nuolatinę (kintamąja) srovę. Produktas tiekiamas su integruotu laikikliu, leidžiančiu iškroviklį tiesiogiai montuoti ant saugomos metalinės konstrukcijos (stulpo, sienos arba flanšo). Rekomenduojama vertikali montavimo padėtis, kai laikikliu siekiama į viršų. Žaibolaidiklis gali suveikti dėl viršįtampio srovės arba dėl srovės, tekančios dėl kontakto tarp saugomos metalinės konstrukcijos ir nutrūkusio traukos laido. Tokiu atveju tarp šių dalių susidaro didesnis nei 250 V (taikoma P250GI) arba 400 V (taikoma P400GI) potencialų skirtumas. Įmontuotas žaibolaidiklis suveikia nedelsiant (atsako laikas paprastai yra 20 ns) ir laikinai sujungia abi dalis (tipinė P250GI (P400GI) žaibolaidiklio vidinė varža yra 0,001÷0,002 Ω). Šis laikinas reiškinys automatiškai baigiasi dėl potencialų išlyginimo tarp saugomos konstrukcijos ir grįžtamojo tinklo, kai žaibolaidiklis automatiškai suveikia dėl dujų mainų.
