P400GI - Limiteur de basse tension - 50803/I

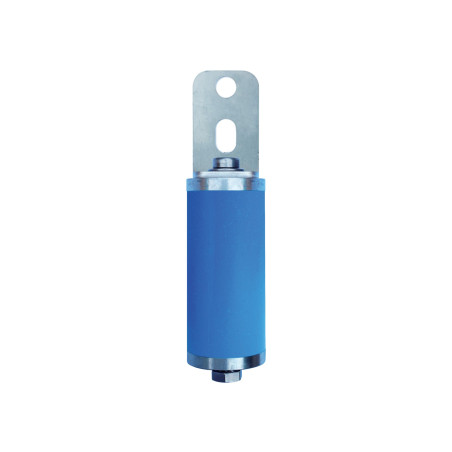

P250GI et P400GI - nouveaux parafoudres basse tension VLD-F de type 1, conformes à la norme ČSN EN 50122-1 éd. 2: 2011, conçus pour protéger les parties métalliques normalement non actives des réseaux de traction ferroviaire alimentés en tension continue ou alternative. Ils protègent efficacement les personnes susceptibles d'entrer en contact avec ces parties lors d'un coup de foudre ou d'une défaillance de caténaire. Le parafoudre présente une résistance interne élevée lorsque la tension appliquée est inférieure à sa valeur nominale UV DC spécifiée et conduit lorsque ce niveau est dépassé. En cas de défaut résultant d'une connexion entre une partie active de la caténaire et une partie conductrice connectée accidentellement à la ligne de retour, le parafoudre protège contre une tension de contact inadmissible en conduisant et en déconnectant l'alimentation. Conformément à la norme ČSN EN 50122-1 éd. Conformément à la norme EN 2011, ce type de parafoudre est principalement recommandé pour le raccordement entre la partie protégée et le réseau de retour des lignes de traction, ou à proximité d'un collecteur de courant, susceptible d'être en contact avec un conducteur ou un collecteur de courant endommagé ; il est également recommandé sur les structures porteuses d'un mât, pouvant être sous tension suite à une défaillance de l'isolation. Lorsque la tension appliquée redescend en dessous de son niveau nominal, le parafoudre redevient non conducteur. Le P250GI (P400GI) est un parafoudre spécial à gaz, avec un temps de réponse réduit de 20 ns, conçu pour trois impulsions de foudre consécutives de 50 kA (10/350). La chambre de travail du parafoudre intégré est équipée d'une protection matérielle sophistiquée : le module de sécurité A assure le passage automatique en mode court-circuit en cas de surcharge prolongée supérieure à 500 A CC (CA). Le produit est fourni avec un support intégré, permettant un montage direct du parafoudre sur une structure métallique protégée (poteau, mur ou bride). Il est recommandé de monter le parafoudre verticalement, support orienté vers le haut. Le parafoudre peut être activé par une surtension ou par le courant circulant suite au contact entre la structure métallique protégée et un câble de traction rompu. Dans ce cas, une différence de potentiel supérieure à 250 V (pour le P250GI) ou 400 V (pour le P400GI) est créée entre ces éléments. Le parafoudre intégré se déclenche immédiatement (temps de réponse généralement de 20 ns) et relie temporairement les deux éléments (résistance interne typique du parafoudre P250GI (P400GI) de manière conductrice : 0,001 ÷ 0,002 Ω). Ce phénomène temporaire prend fin automatiquement grâce à l'égalisation de potentiel entre la structure protégée et le réseau de retour, lorsque le parafoudre se déclenche automatiquement par échange gazeux.
