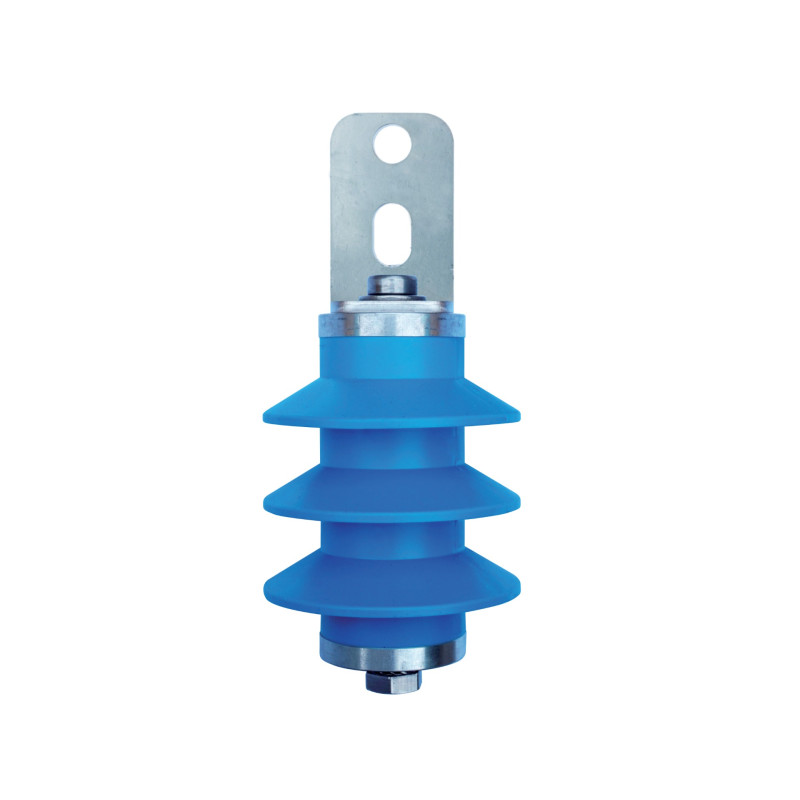

P400G - Limiteur de basse tension - 50803

P250G et P400G - nouveaux parafoudres basse tension, type 1 VLD-F, conformes à la norme ČSN EN 50122-1 éd. 2:2011, conçus pour protéger les parties métalliques normalement non actives des réseaux de traction ferroviaire alimentés en tension continue ou alternative. Ils protègent efficacement les personnes susceptibles d'entrer en contact avec ces parties lors d'un coup de foudre ou d'une défaillance de caténaire. Le parafoudre présente une résistance interne élevée lorsque la tension appliquée est inférieure à sa valeur nominale UV DC spécifiée et conduit au-delà de ce niveau. En cas de défaut résultant d'une connexion entre une partie active de la caténaire et une partie conductrice connectée accidentellement à la ligne de retour, le parafoudre protège contre une tension de contact inadmissible en conduisant et en déconnectant l'alimentation. Conformément à la norme ČSN EN 50122-1 éd. 2:2011, ce type de parafoudre est principalement recommandé pour la connexion entre la partie protégée et le réseau de retour des lignes de traction, ou à proximité d'un collecteur de courant, susceptible d'être en contact avec un conducteur ou un collecteur de courant endommagé ; il est également recommandé sur les structures porteuses d'un mât, pouvant être sous tension suite à une défaillance de l'isolation. Lorsque la tension appliquée redescend sous un niveau nominal spécifié, le parafoudre redevient non conducteur. La partie fonctionnelle du P250G (P400G) est un parafoudre spécial à gaz avec un temps de réponse réduit de 20 ns, conçu pour trois impulsions de foudre consécutives de 50 kA (10/350). La chambre de travail du parafoudre intégré est équipée d'une protection matérielle sophistiquée, le module de sécurité A, qui bascule automatiquement en mode court-circuit (état irréversible) en cas de surcharge prolongée de plus de 500 A CC (CA). Le produit est fourni avec un support intégré permettant un montage direct du parafoudre sur une structure métallique protégée (poteau, mur ou bride). Une position de montage verticale, support orienté vers le haut, est recommandée. Le parafoudre peut être activé par une surintensité ou par le courant circulant suite au contact entre la structure métallique protégée et un câble de traction rompu. Dans ce cas, une différence de potentiel supérieure à 250 V (pour le P250G) ou 400 V (pour le P400G) est créée entre ces éléments. Le parafoudre intégré se déclenche immédiatement (temps de réponse généralement de 20 ns) et relie les deux éléments de manière conductrice pendant une durée temporaire (la résistance interne typique d'un parafoudre P250G (P400G) est de 0,001 ÷ 0,002 Ω). Ce phénomène temporaire prend fin automatiquement grâce à l'égalisation de potentiel entre la structure protégée et le réseau de retour, lorsque le parafoudre se déclenche automatiquement par échange gazeux.
