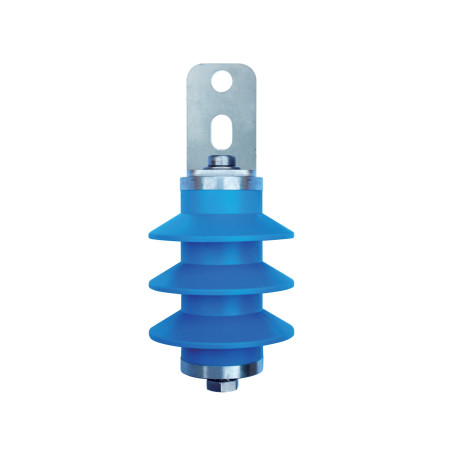

P400G - Ограничитель низкого напряжения - 50803

P250G и P400G - новые типы разрядников низкого напряжения типа 1 VLD-F, соответствующие требованиям ČSN EN 50122-1 ed. 2:2011, предназначенные для защиты не находящихся под напряжением металлических частей тяговых источников электроснабжения железных дорог, питаемых постоянным или переменным напряжением. Они используются для эффективной защиты людей, которые могут соприкоснуться с этими частями во время удара молнии или в случае повреждения контактной сети. Разрядник имеет высокое внутреннее сопротивление, когда приложенное напряжение меньше его номинального значения UV DC, и проводит ток при его превышении. В случае неисправности, возникшей в результате соединения между токоведущей частью контактной сети и проводящей частью, случайно подключенной к обратной линии, разрядник защищает от недопустимого напряжения прикосновения, проводя и отключая источник питания. Согласно ČSN EN 50122-1 ed. 2:2011, данный тип разрядника рекомендуется в первую очередь для включения между защищаемой частью и обратной сетью тяговых линий или в зоне токосъемника, который может соприкасаться с проводником или поврежденным токосъемником; а также на опорных конструкциях мачты, которые могут оказаться под напряжением после пробоя изоляции. При повторном падении приложенного напряжения ниже заданного номинального уровня разрядник возвращается в непроводящее состояние. Функциональной частью разрядника P250G (P400G) является специальный газонаполненный молниеотвод с сокращенным временем срабатывания 20 нс, рассчитанный на три последовательных грозовых импульса 50 кА (10/350). Рабочая камера встроенного молниеотвода оснащена технически сложной аппаратной защитой, так называемым модулем отказоустойчивости A, который автоматически переходит в режим короткого замыкания (это состояние необратимо) при длительной перегрузке более 500 А постоянного (переменного) тока. Изделие поставляется со встроенным кронштейном, позволяющим устанавливать разрядник непосредственно на защищаемую металлическую конструкцию (столб, стену или фланец). Рекомендуется вертикальная установка кронштейном вверх. Разрядник может сработать под действием импульсного тока или тока, возникающего при контакте защищаемой металлической конструкции с оборванным тяговым проводом. В этом случае между этими частями возникает разность потенциалов более 250 В (для модели P250G) или 400 В (для модели P400G). Встроенный молниеотвод мгновенно срабатывает (время срабатывания обычно составляет 20 нс) и на время соединяет обе части токопроводящей жилой (типичное внутреннее сопротивление молниеотвода P250G (P400G) составляет 0,001÷0,002 Ом). Это временное явление автоматически прекращается выравниванием потенциалов между защищаемой конструкцией и обратной сетью, когда молниеотвод автоматически срабатывает в результате газообмена.
